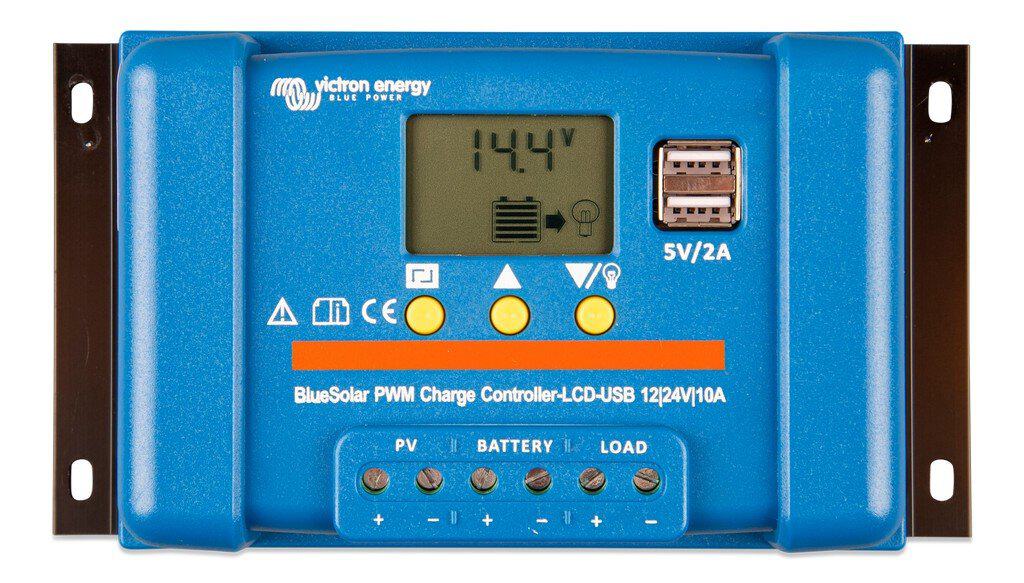

Victron BlueSolar PWM 12/24V-10A LCD y USB
Aplicaciones Victron BlueSolar PWM 12/24V-10A LCD y USB Para pequeñas instalaciones fotovoltaicas donde se desea leer y configurar el estado directamente sin una PC o aplicación: autocaravanas, barcos, cobertizos de jardín, quioscos y unidades de alquiler. Las dos salidas USB cargan teléfonos y tabletas directamente desde el banco de baterías, hasta 2 A combinados. Pantalla LCD LCD integrada para monitorear el estado y cambiar la configuración. Configure el tipo de batería, los voltajes de carga y los voltajes de salida de carga encendido/apagado en el sitio. Dos salidas USB Dos salidas de 5 V, con un máximo de 2 A combinados. Conveniente para cargar un teléfono inteligente o tableta sin un adaptador separado. Control de carga PWM * Carga de tres etapas: carga rápida, absorción y carga lenta — programable * Perfiles preprogramados para AGM, gel, plomo-ácido y LiFePO4 con sistema interno de gestión de baterías * Ajuste de fábrica absorción 14,4 V (12 V) / 28,8 V (24 V), carga lenta 13,7 V / 27,4 V * Autoconsumo inferior a 10 mA Detección automática de voltaje Reconoce automáticamente si se trata de un banco de baterías de 12 V o 24 V. Voltaje solar máximo 28 V a 12 V y 55 V a 24 V. Potencia fotovoltaica máxima 120 W a 12 V y 240 W a 24 V. Utilice un panel de 36 celdas para 12 V y un panel de 72 celdas o dos paneles de 36 celdas en serie para 24 V. Salida de carga * Corriente de carga nominal 10 A * Apagado a 11,2 V / 22,4 V, rehabilitado a 12,6 V / 25,2 V * Voltajes de encendido y apagado ajustables * Temporizador día/noche: el tiempo de encendido después de la puesta del sol es ajustable Consejo de conexión para inversores Conecte un inversor directamente al banco de baterías y utilice la salida de carga para el control remoto del inversor. Consulte el manual para el cable de interfaz necesario. Protecciones * Polaridad inversa de la batería y el panel solar * Cortocircuito: apagado inmediato * Sobrecarga: apagado después de 60 segundos al 130 %, después de 5 segundos al 160 % * Apagado por sobretemperatura y bajo voltaje Montaje y conexión Terminales de hasta 6 mm² (AWG10). Clase de protección IP20, por lo tanto, exclusivamente para montaje en interiores secos. Temperatura de funcionamiento -35 a +60 °C a plena carga. Se puede pedir directamente con este * Juego de cables de 6 mm² 1,5 m rojo y negro M8 — KABSET010060 — producto (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSET010060) Productos relacionados * Victron BlueSolar PWM 12/24V-5A LCD&USB — SCC010005050 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-5a-lcd-usb.html) * Victron BlueSolar PWM 12/24V-20A LCD&USB — SCC010020050 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-20a-lcd-usb.html) * Victron BlueSolar PWM-Light 12/24V-10A — SCC010010000 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-10a.html) * Victron BlueSolar PWM-Pro 12/24V-10A — SCC010010010 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-pro-12-24v-10a.html) Documentación * Hoja de datos BlueSolar PWM LCD&USB 12/24V (NL) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-Charge-Controllers-12-24V-LCD&USB-NL.pdf) * Hoja de datos BlueSolar PWM LCD&USB 12/24V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-Charge-Controllers-12-24V-LCD&USB-EN.pdf) * Manual BlueSolar PWM LCD&USB 5A/10A/20A (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-BlueSolar-PWM-Charge-Controller-LCD&USB-12V-24V-5A-10A-20A-EN-NL-FR-DE-ES-SE-IT.pdf) * Dimensiones BlueSolar PWM LCD&USB 12/24V 5A-10A-20A (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-LCD&USB-12V24V-5A-10A-20A.pdf) * Dimensiones 3D BlueSolar PWM LCD&USB (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-LCD&USB-12V24V-5A-10A-20A-(3D).pdf) * Declaración de conformidad UE BlueSolar PWM LCD&USB (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-LCD&USB-Charge-Controllers-2021-12-29.pdf) * Certificado ISO 9001 (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * ISO Certificado ISO 9001 (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Contáctenos. Determinaremos junto con usted el panel adecuado para el voltaje y el perfil de batería apropiados, y le proporcionaremos el cable, los conectores y la protección, todo a la vez. Contáctenos (https://www.top.systems/nl/contact/). Especificaciones Especificación Valor Tipo de controlador de carga PWM Tensión de la batería 12 / 24 V, detección automática Corriente de carga nominal 10 A Corriente de carga nominal 10 A Tensión solar máxima 28 V (12 V) / 55 V (24 V) Potencia fotovoltaica máxima 120 W (12 V) / 240 W (24 V) Características de carga Tres etapas, programable Tipos de batería AGM, gel, plomo húmedo, LiFePO4 con sistema de gestión de batería interno Tensión de absorción 14,4 V / 28,8 V (configuración de fábrica) Tensión de mantenimiento 13,7 V / 27,4 V (configuración de fábrica) Apagado por baja tensión 11,2 V / 22,4 V Reinicio de carga 12,6 V / 25,2 V Salidas USB 2 x 5 V, máximo total 2 A Pantalla LCD Autoconsumo < 10 mA Protecciones Polaridad inversa Polaridad de la batería y fotovoltaica, cortocircuito, sobrecarga, sobretemperatura, apagado por baja tensión. Terminales de 6 mm² (AWG10). Temperatura de funcionamiento: -35 a +60 °C a plena carga. Humedad: Máx. 95 %, sin condensación. Clase de protección: IP20. Dimensiones (alto x ancho x profundidad): 96 x 169 x 36 mm. Peso: 0,15 kg. Seguridad: EN 60335-1, IEC 62109-1, EMCEN 61000-6-1, EN 61000-6-3, ISO 7637-2. Garantía: 5 años. EAN: 8719076046189. Estaremos encantados de proporcionarle más información sobre este producto. Póngase en contacto con nosotros
