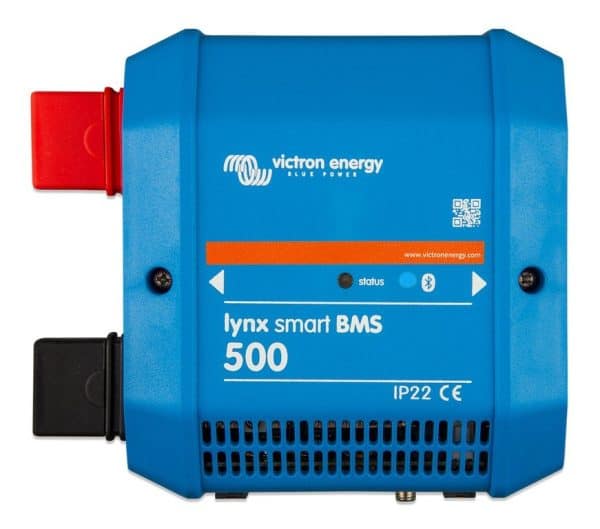

Lynx Smart BMS 500 NG (M10)
Lynx Smart BMS 500 NG (M10) El sistema de gestión de baterías más completo para baterías Victron Lithium NG, implementado como un módulo Lynx con riel de distribución M10. Incluye un contactor de 500 A, un circuito de precarga, un monitor de batería, Bluetooth, VE.Can y un relé programable. Se integra directamente con los demás productos M10 de la plataforma Lynx Distributor. Aplicaciones * Yates y embarcaciones de trabajo con banco de baterías NG y carga de CC elevada * Autocaravanas, vehículos de expedición y unidades de trabajo móviles * Instalaciones aisladas y almacenamiento de energía con un dispositivo GX * Instalaciones marinas con red NMEA 2000 * Sistemas con carga mediante alternador que requieren desconexión segura Baterías compatibles Exclusivamente para baterías de litio Victron NG de 12,8 V, 25,6 V y 51,2 V. Estas se pueden conectar en serie, en paralelo o en combinación para formar un banco de 12 V, 24 V o 48 V. Esta versión no es intercambiable con la versión sin NG. Tamaño del banco y redundancia * Hasta 50 baterías por sistema: 192 kWh a 12 V y hasta 384 kWh a 24 V y 48 V * Hasta 5 BMS Lynx Smart en paralelo, cada uno con su propio banco de baterías, formando juntos un sistema redundante * En caso de fallo de un banco, el resto del sistema permanece disponible Contactor y circuito de precarga * Contactor de 500 A incorporado como protección adicional cuando ATC, ATD o DVCC no intervienen * Utilizable como interruptor principal del sistema controlable remotamente * El circuito de precarga evita altas corrientes de irrupción con cargas capacitivas como inversores * Esto elimina la necesidad de un precargador externo Monitoreo y control * Bluetooth para configuración y recuperación de datos a través de VictronConnect, con lectura instantánea * VE.Can a un dispositivo GX como Cerbo GX o Ekrano GX, y al portal VRM * Voltajes y temperaturas de celda también visibles en el dispositivo GX y en VRM * Monitor de batería integrado: estado de carga, voltaje, corriente, historial e información de estado en tiempo real DVCC y ATC/ATD * Los inversores/cargadores compatibles, el cargador CC-CC Orion XS 12/12-50A y los controladores de carga fotovoltaica se controlan automáticamente a través de un dispositivo GX y DVCC * Los contactos ATC y ATD controlan otros cargadores y cargas con un puerto de encendido/apagado remoto Relé programable * Se puede utilizar como relé de alarma, combinado con la prealarma * O para controlar un alternador a través del regulador externo * El modo Alternator-ATC desconecta el alternador antes de que se desconecte la batería Terminal de alimentación auxiliar * Alimentación auxiliar a bordo de 1,1 A en el voltaje del sistema, por ejemplo, para un dispositivo GX * Permanece activo después de que el BMS haya apagado el sistema * Se apaga a sí mismo y al BMS si no se detecta voltaje de carga dentro de los 5 minutos posteriores a un evento de bajo voltaje Monitoreo de red y fusibles * VE.Can a un dispositivo GX a través de un cable de red RJ45 estándar * NMEA 2000 para integración en Red marina, a través de un cable VE.Can a NMEA 2000 micro-C macho * Estado del fusible de hasta cuatro distribuidores Lynx conectados, con alarma en caso de fusible fundido Documentación * Manual de Lithium NG 12.8 V, holandés (PDF) (https://www.victronenergy.com/upload/documents/Lithium_NG_battery_12,8_V/173204-Lithium_NG_battery_manual-pdf-nl.pdf) — contiene el capítulo sobre selección de BMS, umbrales de alarma y conexión * Hoja de datos de la batería Lithium NG, holandés (PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Lithium-NG-batteries-12,8V-25,6V-51,2V-NL.pdf) * Página del producto Lithium NG de Victron Energy (https://www.victronenergy.com/batteries/lithium-ng-batteries) Contacto En caso de Con un banco NG que utiliza un Lynx Smart BMS NG, todo se reduce a la combinación: selección de riel, valores de fusibles, ajustes DVCC y la conexión al dispositivo GX. Como distribuidor oficial de Victron, suministramos desde nuestro propio stock en Bodegraven y directamente desde el almacén de Victron Energy, y nuestros ingenieros diseñarán la sección Lynx con usted. Contáctenos (https://www.top.systems/nl/contact/) para obtener asesoramiento o una cotización. Especificaciones Adecuado para baterías Victron Lithium NG, 12,8 V / 25,6 V / 51,2 V No adecuado para Victron Lithium Battery Smart (sin NG) Voltaje del sistema 12 V, 24 V y 48 V Interruptor magnético 500 A, incorporado Circuito de precarga incorporado Conexiones de riel M10 Monitor de batería Incorporado, estado de carga en tiempo real, voltaje, corriente e historial Máx. baterías por sistema 50 Máx. Almacenamiento de energía 192 kWh (12 V), 384 kWh (24 V y 48 V) Conexión en paralelo Hasta 5 BMS, cada uno con su propio banco de baterías Relé programable Relé de alarma o control del alternador con modo Dynamo-ATC Salida de potencia auxiliar 1,1 A a la tensión del sistema Comunicación Bluetooth, VE.Can y NMEA 2000 Monitorización de fusibles Hasta 4 distribuidores Lynx conectados Dimensiones (alto x ancho x profundidad) 190 x 90 x 130 mm Peso 2,0 kg Marca Victron Energy EAN 8719076063551 Estaremos encantados de proporcionarle más información sobre este producto. Póngase en contacto con nosotros
