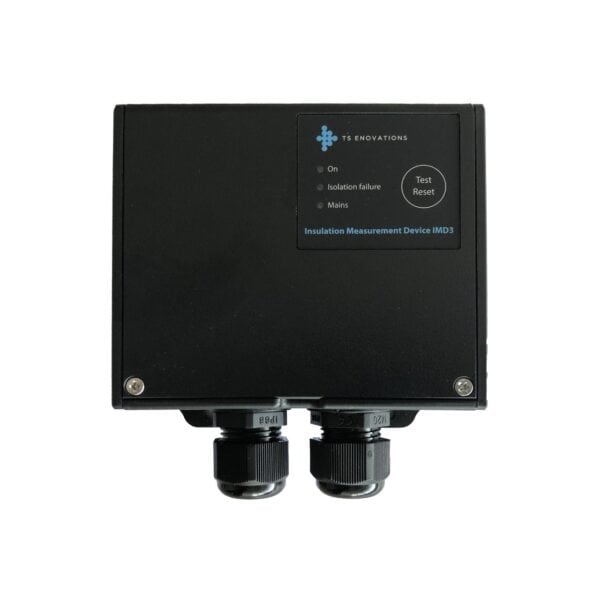

Monitor de aislamiento TS Enovations IMD3+

Monitor de aislamiento TS Enovations IMD3+

Monitor de aislamiento TS Enovations IMD3+

Monitor de aislamiento IMD3+ para redes flotantes de 230 V ¿Genera 230 V con un inversor en un vehículo comercial o autocaravana? En ese caso, la red está diseñada deliberadamente como una red flotante: desconectada de tierra. En interiores, esta red flotante proporciona protección automáticamente. El riesgo surge en cuanto utiliza 230 V fuera del vehículo. En ese caso, usted mismo queda conectado a tierra, y un fallo de aislamiento oculto puede generar una corriente transitoria que evita la red flotante. Incluso 30 mA pueden ser peligrosos. El IMD3+ (IMD: Dispositivo de Medición de Aislamiento) mide continuamente el valor de aislamiento entre fase, neutro y chasis. Si este valor cae por debajo del límite de seguridad, el IMD3+ desconecta el inversor a través de la conexión remota. Esto ocurre incluso antes de que empiece a trabajar en el exterior. Con alimentación de la red eléctrica, también monitoriza la toma de tierra de la red y advierte de una conexión a tierra deficiente o inexistente. ¿Por qué un interruptor diferencial estándar es insuficiente en este caso? Un interruptor diferencial compara la corriente en fase y neutro y se dispara en cuanto hay fugas de corriente a tierra. En una red flotante (sistema IT), falta esa referencia de tierra fija. En caso de una primera falla, no circula corriente de falla, por lo que el RCD no detecta nada. La falla permanece oculta, y ese es precisamente el peligro. ¿Por qué elegir el IMD3+? * Sin límite de potencia: adecuado para inversores de cualquier potencia nominal. * Sin capacidad de conmutación: conmuta el inversor a través de la conexión remota. * Verificación de puesta a tierra: advierte de una conexión a tierra deficiente o faltante cuando se conecta a la alimentación de la red. * Certificado KIWA: cumple con los estrictos requisitos internacionales, incluso fuera de Europa. * Indicación de estado clara: LED verde para funcionamiento seguro, LED intermitente en caso de una falla de aislamiento. * Diseño seguro: terminales de 230 V CA inaccesibles; equipado con homologación de tipo. Hecho para el ecosistema Victron La serie IMD fue desarrollada para instalaciones de inversores y funciona con Victron MultiPlus y Quattro. Usted configura la red flotante a través de VE.Configure o VictronConnect. Esto le permite construir sobre tecnología que comprende desde el principio. ¿Cuándo se requiere la monitorización del aislamiento? La monitorización del aislamiento es necesaria tan pronto como un vehículo pueda alimentar equipos externos de 230 V a través del inversor. Se aplican entonces las secciones 717 (vehículos comerciales) y 721 (caravanas y autocaravanas) de la norma NEN 1010. Una varilla de tierra no es una alternativa fiable para instalaciones móviles. Top Systems es distribuidor autorizado de Victron True Blue desde 1984 y ofrece asistencia con diagramas de conexión, consejos de configuración y soporte: antes, durante y después de la instalación. Preguntas frecuentes ¿Qué es un monitor de aislamiento y qué hace el IMD3+? Un monitor de aislamiento (IMD) mide continuamente el valor de aislamiento de una red flotante de 230 V. El IMD3+ detecta un fallo de aislamiento oculto y apaga el inversor antes de que la situación se vuelva peligrosa, lo que garantiza que pueda usar 230 V fuera del vehículo de forma segura. ¿Por qué no funciona un dispositivo de corriente residual (RCD) en mi autocaravana o vehículo comercial? Una red flotante carece de una toma de tierra fija. En caso de un primer fallo, no fluye corriente de fallo, por lo que el RCD no se dispara. Un monitor de aislamiento mide el aislamiento en sí mismo e interviene. ¿Estoy seguro dentro del vehículo entonces? Sí. En el interior, la red flotante proporciona protección en caso de una primera falla. El riesgo surge en el exterior: si utiliza herramientas de 230 V allí, usted mismo se conecta a tierra y la corriente puede fluir a través de su cuerpo. ¿Cuándo es obligatorio el monitoreo del aislamiento? Tan pronto como el vehículo pueda suministrar 230 V en el exterior a través del inversor. En ese caso, se aplican las secciones 717 (vehículos comerciales) y 721 (caravanas y autocaravanas) de la norma NEN 1010. ¿El IMD3+ funciona con mi inversor Victron? Sí. La serie IMD funciona con Victron MultiPlus y Quattro. El inversor se conmuta a través de la conexión remota. Usted configura la red flotante a través de VE.Configure o VictronConnect. ¿Qué sucede cuando conecto la alimentación de tierra? El IMD3+ entonces verifica si la toma de tierra de la red es correcta y advierte sobre una toma de tierra deficiente o inexistente, asegurando que su instalación esté alimentada de forma segura incluso cuando está conectada a la alimentación de tierra.

Con gusto le brindaremos más información sobre este producto. Contáctenos .
