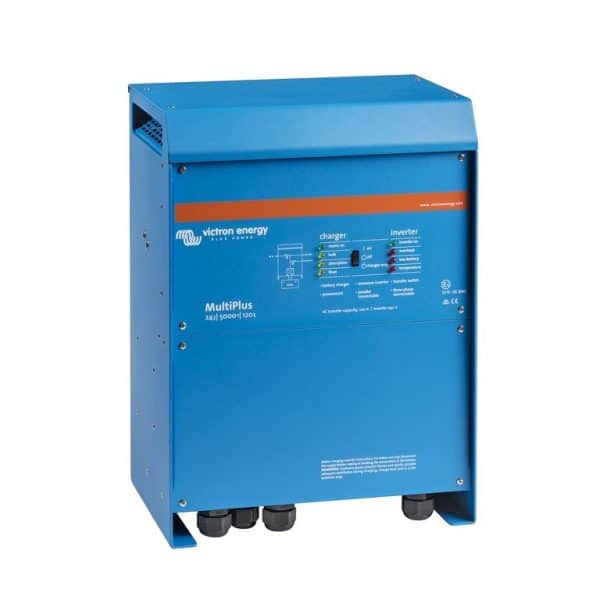

MultiPlus 24/5000/120-100

MultiPlus 24/5000/120-100

Aplicaciones MultiPlus 24/5000/120-100. La versión de 24 V más potente de la serie: 4000 W de potencia continua y 10 kW de potencia máxima, con un cargador de 120 A que recarga completamente un banco de baterías grande en un solo ciclo de alimentación desde la red eléctrica. El interruptor de conmutación de 100 A permite que toda la conexión continúe hasta la instalación. * Yates y embarcaciones de trabajo con red eléctrica de 24 V a bordo y alto consumo * Viviendas aisladas, chalets y casas de vacaciones * Vehículos de servicio, talleres móviles y furgonetas de medición * Instalaciones con generadores donde PowerAssist reduce el tamaño del generador * Suministro de energía de respaldo donde la instalación debe seguir funcionando durante un corte de energía Inversor * 5000 VA nominales, 4000 W continuos a 25 °C * Potencia pico de 10 kW para corrientes de arranque del motor * Tensión de salida: 230 V CA, 50 Hz * Rango de tensión de entrada: 19 – 33 V * Topología de puente completo más transformador toroidal, resistente a cortocircuitos y protegido contra sobrecalentamiento Cargador de baterías * Corriente de carga máxima de 120 A para el banco de baterías de servicio * Puerto de carga independiente para la batería de arranque, 4 A * Característica adaptativa de cuatro etapas: carga rápida, absorción, carga lenta y almacenamiento * Tensiones de carga: 28,8 V (absorción), 27,6 V (carga lenta) Almacenamiento de 26,4 V * Configurable para todas las tecnologías de baterías comunes, incluido el litio, con el sistema de gestión de baterías PowerControl y PowerAssist * PowerControl limita la corriente extraída de la conexión de la red o del generador y utiliza solo lo que queda para la carga * PowerAssist complementa inmediatamente una fuente deficiente con energía del banco de baterías * Configurable a través del panel de control Digital Multi Control o a través de un dispositivo GX Dos salidas de CA y función UPS * La salida principal cambia sin interrupción en menos de 20 milisegundos * La segunda salida solo está activa mientras haya tensión de CA en la entrada de CA, para cargas que no deben descargar el banco de baterías Paralelo y trifásico * Hasta seis unidades en paralelo para una mayor capacidad del inversor * Tres unidades del mismo modelo para una salida trifásica * Configuración con VE.Bus Quick Configure y VE.Bus System Configurator Monitoreo y configuración * Puerto de comunicación VE.Bus para integración del sistema, operación en paralelo y trifásica * Relé programable, configurado por defecto como relé de alarma durante alarma o prealarma * El modo de búsqueda reduce el consumo sin carga; Alternativamente, AES está disponible * Monitoreo remoto a través de un dispositivo GX y el portal VRM – Victron Energy (https://www.victronenergy.com/panel-systems-remote-monitoring/vrm) Se puede pedir directamente * Cable de batería rojo 50 mm² por metro — KABRD0105000 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0105000) (Cables > Batería (https://shop.top.systems/installatie/kabels/accu/)) * Cable de batería negro 50 mm² por metro — KABZW0105000 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0105000) (Cables > Batería (https://shop.top.systems/installatie/kabels/accu/)) * Terminal de crimpado 50 mm² > M8 — PSKABOG00051 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00051) (Accesorios para cables > Terminales de crimpado (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/)) * Tapa aislante roja 35 / 50 mm² — ISKP222N4V02 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V02) (Accesorios para cables > Tapas aislantes (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/)) * Negro Tapón de aislamiento 35 / 50mm² — ISKP222N4V14 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V14) (Accesorios para cables > Tapones de aislamiento (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/)) * Tubo termorretráctil rojo de 50 cm para cable de batería de 35/50/70 mm — KRKR01191955 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01191955) (Accesorios para cables > Tubo termorretráctil (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/)) * Tubo termorretráctil negro de 50 cm para Cable de batería de 35/50/70 mm — KRKZ01191955 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ01191955) (Accesorios para cables > Tubo termorretráctil (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/)) * Portafusibles Mega M8 35-500 A — ZEKHD0000805 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000805) (Protección y conmutación > Portafusibles (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/)) * Control múltiple digital Victron 200/200 A — REC020005010 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) (Monitorización y control > Paneles de control (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Digital Multi Control 200/200A GX (90º) — DMC000200010R (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) (Monitorización y control > Paneles de control (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Battery Monitor BMV-712 Smart — BAM030712000R (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) (Monitorización y control > Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/)) * Monitor de aislamiento TS Enovations IMD3 — SHP302501450-C (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) (Seguridad y conmutación > Monitores de aislamiento (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/)) Productos relacionados * MultiPlus 24/3000/70-50 — PMP242301011 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PMP242301011) * MultiPlus 24/3000/70-16 — PMP242300001 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-24-3000-70-16.html) * Quattro-II 24/5000/120-50/50 — QUA242505010 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-ii-24-5000-120-50-50.html) Documentación * Ficha técnica Inversor/cargador de baterías MultiPlus 800VA – 5kVA (NL, PDF) (https://shop.top.systems/_clientfiles/Documents/Datasheets/Datasheet-MultiPlus-inverter-charger-800VA-5kVA-NL.pdf) * Certificado ISO 9001 (EN, PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Códigos de error VE.Bus (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) Contacto Para una instalación de 5 kVA, la sección transversal del cable, el fusible de CC y los ajustes de PowerControl determinan si el sistema funciona como debería en la práctica. Como distribuidor oficial de Victron, suministramos desde nuestro propio stock en Bodegraven y directamente desde el almacén de Victron Energy, y nuestros ingenieros calculan el sistema completo para usted. Contáctenos (https://www.top.systems/nl/contact/) para obtener asesoramiento o un presupuesto. Especificaciones Tensión del sistema: 24 V CC Potencia nominal: 5000 VA Potencia continua a 25 °C: 4000 W Potencia pico: 10 000 W Corriente máxima de carga: 120 A Corriente de carga de la batería de arranque: 4 A Interruptor del inversor: 100 A Tensión de salida: 230 V CA, 50 Hz Rango de tensión de entrada: 19 – 33 V Número de salidas de CA: 2 PowerControl y PowerAssist: Sí Tensión de carga de aceptación: 28,8 V Tensión de carga de mantenimiento: 27,6 V Modo de almacenamiento: 26,4 V Comunicación: VE.Bus Relé programable: Sí Conexión de la batería: Cuatro tornillos M8 Marca: Victron Energy Garantía: 5 años Estaremos encantados de proporcionarle más información sobre este producto. Póngase en contacto con nosotros contacto Únete a nosotros.
