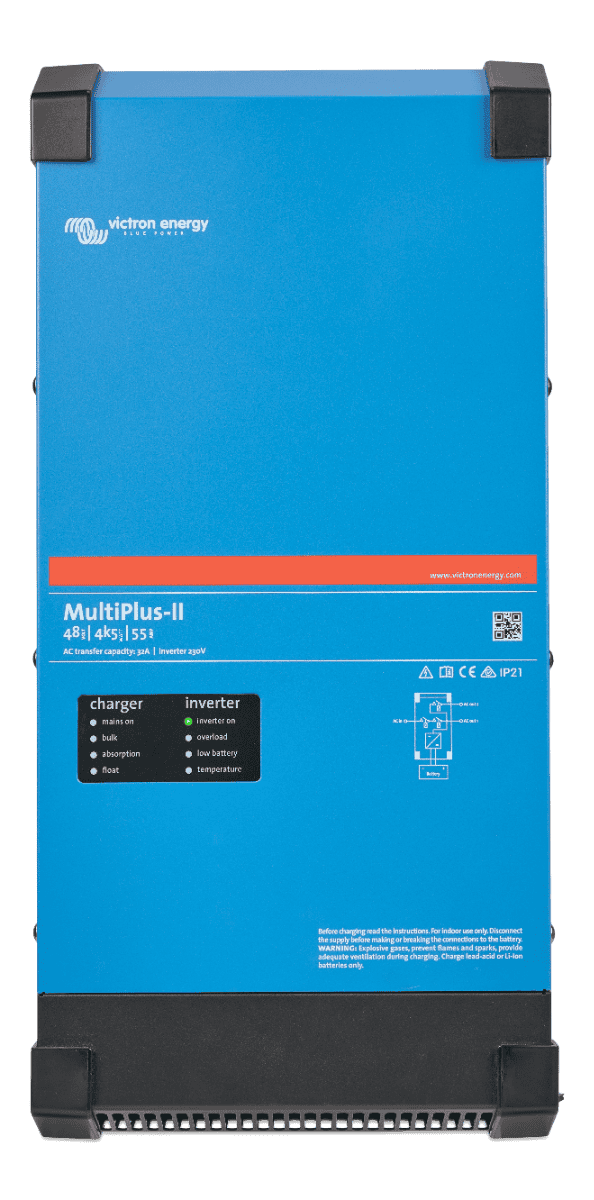

MultiPlus-II 48/4k5/55-32 230V GX
Aplicaciones GX de MultiPlus-II 48/4k5/55-32 230V: Diseñadas para instalaciones que requieren conexión adicional a otros productos o monitorización remota: almacenamiento de energía con y sin conexión a la red, alimentación de emergencia y ciertas aplicaciones móviles. Para funcionamiento en paralelo y trifásico, basta con un dispositivo GX integrado. Centro de comunicación GX integrado: El inversor/cargador de baterías y el dispositivo GX se encuentran en una única carcasa con una pantalla de 2 x 16 caracteres que muestra los parámetros de la batería, el inversor y el controlador de carga fotovoltaica. Se puede acceder a los mismos datos vía Wi-Fi mediante un smartphone, una tableta o un ordenador portátil. Para funcionamiento en paralelo y trifásico, basta con una unidad GX. Interfaces: La sección GX incluye una interfaz BMS-Can para un banco de baterías gestionado por bus CAN, un puerto VE.Direct, un puerto USB, un puerto Ethernet y Wi-Fi. Nota: el puerto BMS-Can no es un puerto VE.Can. PowerControl y PowerAssist: Permiten configurar la corriente máxima de la red, la red eléctrica o el generador. La carga se realiza utilizando únicamente la corriente restante para evitar la sobrecarga de la fuente. Durante picos de demanda puntuales, el banco de baterías repone inmediatamente el déficit y la capacidad de reserva se utiliza para la carga. Con el sensor de corriente alterna externo opcional, el rango de medición se amplía hasta 100 A. Potencia y potencia limitada en el tiempo 4 kW continuos a 25 °C, 3,7 kW a 40 °C y 3 kW a 65 °C. Tras un arranque en frío, dispone de 4,5 kW durante 2 horas y 6 kW durante 25 minutos. La potencia máxima es de 7 kW durante 1 minuto. ESS y inyección a la red Componente principal de una instalación ESS de Victron, que se combina con cargadores solares MPPT e inversores fotovoltaicos conectados a la red. Mediante los datos de un sensor de corriente externo o un medidor de energía, se optimiza el autoconsumo y se puede limitar o bloquear la inyección a la red. Potencia máxima aparente de inyección a la red: 4 kW. Dos salidas de CA. La salida principal funciona ininterrumpidamente y toma el control en 20 milisegundos en caso de una falla de la red eléctrica o pérdida de energía de la red o del generador. La salida auxiliar de 32 A se energiza solo mientras haya voltaje de CA presente en la entrada; está destinada a cargas que no deben descargar el banco de baterías. Cargador de baterías. Carga adaptativa con absorción 57,6 V, carga lenta 55,2 V y modo de almacenamiento 52,8 V. Corriente de carga 55 A a 25 °C y 50 A a 40 °C. Adecuado para LiFePO4, plomo-ácido y zinc-bromo, entre otros, siempre que el cargador esté configurado según las especificaciones del fabricante de la batería. El sensor de temperatura de la batería es opcional, número de artículo ASS000001000. Funcionamiento en paralelo y trifásico. Hasta seis unidades idénticas en funcionamiento en paralelo y trifásico en configuración estrella a través de cables UTP RJ45 estándar. Dado que solo se permite un dispositivo GX por sistema, las unidades acopladas deben ser del mismo modelo. El producto no es adecuado para una configuración delta trifásica. Bajo autoconsumo. Potencia en vacío 20 W, 13 W en modo AES y 8 W en modo de búsqueda. Relé programable. Se puede configurar para alarma general, subtensión de CC o arranque/parada del generador. Capacidad de carga 230 V / 4 A CA, 4 A hasta 35 V CC y 1 A hasta 60 V CC. Monitoreo y control remotos. A través de la conexión Ethernet o Wi-Fi, el sistema se puede monitorear y ajustar local y remotamente en el portal VRM – Victron Energy (https://vrm.victronenergy.com), incluyendo notificaciones de alarma por correo electrónico o mensaje push. Los ajustes se cambian usando VEConfigure o la aplicación VictronConnect. Se puede pedir directamente * Juego de cables 35mm² 1,5 m rojo y negro M8-M8, KABSET010351 – vaya al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABSET010351) | categoría Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Cable de batería negro 35mm² por metro, KABZW0103500 – vaya al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0103500) | categoría Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Tapa aislante roja 35 / 50 mm², ISKP222N4V02 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V02) | categoría Tapas aislantes (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Tapa aislante negra 35 / 50 mm², ISKP222N4V14 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V14) | categoría Tapones aislantes (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Fusible LittelFuse 200A MEGA 70V-SF51, ZEKLFM070200 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKLFM070200) | categoría Fusibles (https://shop.top.systems/beveiligen-schakelen/zekeringen/) * Portafusibles Mega M8 35-500A, ZEKHD0000805 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000805) | categoría Portafusibles (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Monitor de aislamiento TS Enovations IMD3, SHP302501450-C – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) | categoría Monitores de aislamiento (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) * Victron SmartShunt 500A/50mV, SHU050150050 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHU050150050) | Categoría Monitores de batería (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Cerbo GX MK2, BPP900450110 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) * Victron Ekrano GX, BPP900480100 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900480100) * Victron VE.Bus Smart dongle, ASS030537010 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) Productos relacionados * MultiPlus-II 48/5000/70-50, PMP482505010 – al artículo (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PMP482505010) * MultiPlus-II 48/5000/70-50-GX, PMP482506000 – al artículo (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-ii-48-5000-70-50-gx.html) * Quattro-II 48/5000/70-50/50, QUA482504010 – al artículo (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-ii-48-5000-70-50-50.html) Documentación * Hoja de datos MultiPlus-II inversor/cargador de baterías 4k5 y 6k5 GX 230 V (NL) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-II-4k5-6k5-GX-NL.pdf) * Hoja de datos MultiPlus-II inversor/cargador 4k5 y 6k5 GX 230 V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-II-4k5-6k5-GX-EN-.pdf) * Manual MultiPlus-II GX 4k5 6k5 230 V (NL) (https://www.victronenergy.com/upload/documents/MultiPlus-II_4k5_6k5_GX/2983-MultiPlus-II_GX-pdf-nl.pdf) * Manual MultiPlus-II GX 4k5 6k5 230V (EN) (https://www.victronenergy.com/upload/documents/MultiPlus-II_4k5_6k5_GX/2983-MultiPlus-II_GX-pdf-en.pdf) * Certificado ISO 9001 (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) Contacto ¿Desea saber si la versión GX integrada se ajusta a la configuración de su sistema, o no está seguro de la sección transversal del fusible y del cable? Nuestros especialistas de producto calcularán su instalación. Contáctenos (https://www.top.systems/nl/contact/). Especificaciones Tensión nominal de la batería: 48 V Potencia de salida continua a 25 °C: 4 kW Potencia de salida continua a 40 °C: 3,7 kW Potencia de salida continua a 65 °C: 3 kW Potencia limitada por tiempo 1 (arranque en frío): 4,5 kW durante 2 horas Potencia limitada por tiempo 2 (arranque en frío): 6 kW durante 25 minutos Potencia pico: 7 kW durante 1 minuto Corriente máxima de carga de la batería a 25 °C: 55 A Corriente máxima de carga de la batería a 40 °C: 50 A Interruptor de transferencia automática: 32 A Corriente máxima de entrada CA: 32 A Salida auxiliar: Sí, 32 A Potencia máxima aparente de entrada: 4 kW Rango de tensión de entrada CC: 38 – 60 V Tensión de salida: 230 V CA ± 2 %, 50 Hz ± 0,1 % Rango de tensión de entrada CA: 187 – 265 V CA 45 – 65 Hz Absorción/carga lenta/almacenamiento de voltaje de carga 57,6 / 55,2 / 52,8 V Eficiencia máxima 95% Potencia en vacío 20 W Potencia en vacío modo AES 13 W Potencia en vacío modo de búsqueda 8 W Química de batería compatible LiFePO4, plomo-ácido, zinc-bromo y más Interfaces BMS - CAN, USB, Ethernet, VE.Direct, WiFi Pantalla 2 x 16 caracteres Sensor de temperatura de la batería Opcional, ASS000001000 Sensor de corriente CA externo Opcional, 100 A Relé programable Sí, 230 V / 4 A CA; 4 A hasta 35 V CC, 1 A hasta 60 V CC Comunicación VE.Bus, 2 puertos de comunicación generales, encendido/apagado remoto Temperatura de funcionamiento -40 a +65 °C, refrigeración asistida por ventilador Humedad máxima 95 %, sin condensación Altitud máxima 2000 m Material de la carcasa Acero Clase de protección IP21 Conexión de la batería Tornillos M8 Conexión de 230 V CA Terminales de tornillo 13 mm² Dimensiones (alto x ancho x profundidad) 590 x 275 x 149 mm Peso 21,4 kg Normas de seguridad EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 EAN 8719076066491 Estaremos encantados de proporcionarle más información sobre este producto. Póngase en contacto con nosotros
