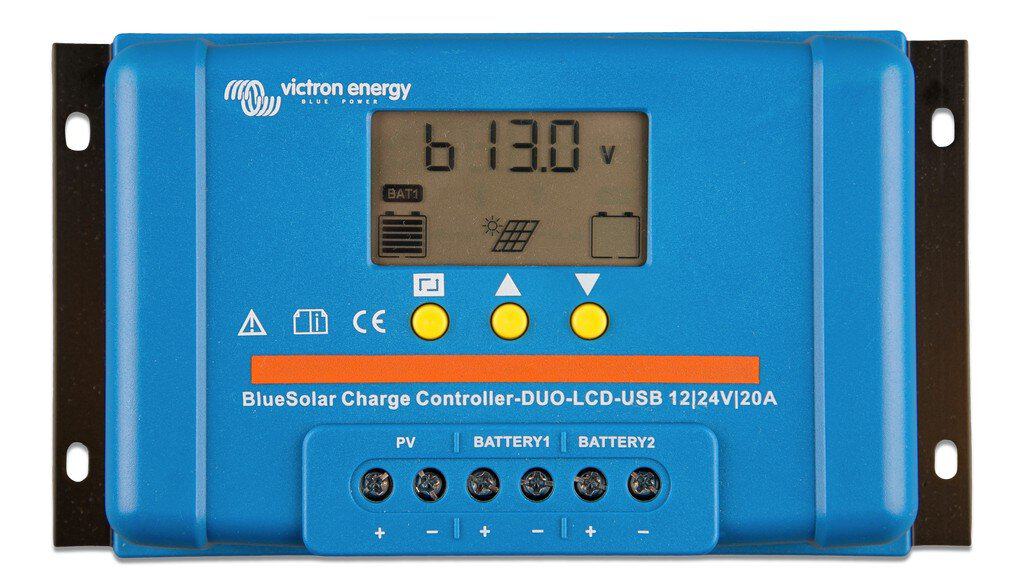

Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A

Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A

Aplicaciones del Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A Un campo de panel, dos bancos de baterías: carga las baterías de arranque y servicio simultáneamente sin un diodo separador o un segundo controlador. Para autocaravanas, barcos, remolques y furgonetas de trabajo donde la batería de arranque no debe descargarse mientras el banco de servicio está en uso. Dos salidas de batería separadas El controlador carga dos bancos de baterías independientes desde un solo campo de panel. La distribución de la corriente de carga es ajustable: con una relación establecida del 20%, el 20% de la corriente disponible va a la batería 1 y el 80% a la batería 2 durante la fase de carga principal. La configuración de fábrica es del 50%. Automático con un banco de baterías Si el controlador detecta que solo la batería 1 está conectada, la corriente de carga completa va automáticamente a ese banco de baterías. La frecuencia de conmutación entre ambos bancos es ajustable a 25, 50 o 100 Hz. La corriente de carga de 20 A es el total en ambas salidas combinadas, no por salida. Con una relación del 100%, un banco de baterías puede recibir los 20 A completos. Pantalla LCD LCD integrada para monitoreo de estado y cambio de configuración: tipo de batería, voltajes de carga, relación de distribución y frecuencia de conmutación. Dos salidas USB Dos salidas de 5 V, máximo combinado de 2 A. En este modelo, los puertos USB forman la salida de carga; no hay una salida de carga conmutable separada como en las versiones no DUO. Control de carga PWM * Carga de tres etapas: carga rápida, absorción y carga lenta — programable * Perfiles preprogramados para AGM, gel, plomo húmedo y LiFePO4 con sistema de administración de batería interno * Absorción 14,4 V (12 V) / 28,8 V (24 V), carga lenta 13,7 V / 27,4 V * Desconexión automática a 10,5 V / 21 V * Autoconsumo aprox. 10 mA Sensor de temperatura de la batería incluido El sensor de temperatura de la batería externo está incluido en la entrega. El controlador compensa a -30 mV/°C a 12 V y -60 mV/°C a 24 V. Detección automática de voltaje: detecta automáticamente si es un sistema de 12 V o 24 V. Voltaje solar máximo 28 V a 12 V y 55 V a 24 V. Use un panel de 36 celdas para 12 V y un panel de 72 celdas o dos paneles de 36 celdas en serie para 24 V. Montaje y conexión: terminales de hasta 16 mm² (AWG6), puesta a tierra compartida como mínimo. Clase de protección IP20, por lo tanto, exclusivamente para montaje en interiores secos. Temperatura de funcionamiento de -35 a +55 °C. Protegido contra polaridad inversa de la batería y sobretemperatura. Se puede pedir directamente con este * Juego de cables de 10 mm² 1,5 m rojo y negro M8 — KABSET010100 — producto (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSET010100) Productos relacionados * Victron BlueSolar PWM 12/24V-20A LCD&USB — SCC010020050 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-20a-lcd-usb.html) * Victron BlueSolar PWM 12/24V-30A LCD&USB — SCC010030050 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-30a-lcd-usb.html) * Victron BlueSolar PWM-Light 12/24V-20A — SCC010020020 — ver producto (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-20a.html) Documentación * Hoja de datos BlueSolar PWM DUO 12/24V-20A LCD&USB (NL) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-PWM-DUO-12V-24V-20A-LCD-USB-NL.pdf) * Hoja de datos BlueSolar PWM DUO 12/24V-20A LCD&USB (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-PWM-DUO-12V-24V-20A-LCD-USB-EN.pdf) * Manual de BlueSolar PWM DUO 12/24V-20A LCD&USB (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-BlueSolar-PWM-DUO-12V-24V-20A-LCD-USB-EN-NL-FR-DE-ES-SE-IT-CZ-RU.pdf) * Manual del medidor para BlueSolar DUO 12/24V-20A (EN) (https://www.victronenergy.com/upload/documents/Manual-Meter-for-BlueSolar-DUO-1224V-20A-EN.pdf) * Dimensiones de BlueSolar PWM (DUO) LCD&USB (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-(DUO)-LCD&USB-12V24V-30A-48V-10A-20A-30A.pdf) * Declaración de conformidad UE BlueSolar PWM-Light y DUO (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-Light-and-DUO-Charge-Controllers-2021-12-29.pdf) * Certificado ISO 9001 (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * Certificado ISO 9001 (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Contacto Dos bancos de baterías desde un único campo de paneles Se requiere la relación de distribución y la sección transversal del cable adecuadas. Nuestros especialistas lo configurarán con usted y le suministrarán el cableado y la protección completos. Póngase en contacto con nosotros (https://www.top.systems/nl/contact/). Especificaciones Especificación Valor Tipo de controlador de carga PWM DUO Tensión de la batería 12 / 24 V, detección automática Corriente de carga nominal 20 A total en ambas salidas Número de salidas de batería 2, independientes Distribución de la corriente de carga Ajustable, configuración de fábrica 50 % Frecuencia de conmutación 25, 50 o 100 Hz Tensión solar máxima 28 V (12 V) / 55 V (24 V) Características de carga Tres pasos, programable Tipos de batería AGM, gel, plomo húmedo, LiFePO4 con sistema de gestión de batería interno Tensión de absorción 14,4 V / 28,8 V Tensión de carga lenta 13,7 V / 27,4 V Desconexión automática 10,5 V / 21 V Salidas USB 2 x 5 V, máximo total 2 A Pantalla LCD Sensor de temperatura de la batería Externo, incluido Compensación de temperatura -30 mV/°C (12 V), -60 mV/°C (24 V) Autoconsumo 10 mA Conexión a tierra Negativo compartido Protecciones Polaridad inversa de la batería (fusible), sobretemperatura Terminales 16 mm² (AWG6) Temperatura de funcionamiento -35 a +55 °C Humedad Máx. 95 %, sin condensación Clase de protección IP20 Dimensiones (alto x ancho x profundidad) 101,5 x 184,0 x 47,1 mm Peso 0,3 kg Seguridad IEC 62109-1 EMCEN 61000-6-1, EN 61000-6-3, ISO 7637-2 EAN 8719076046219 Estaremos encantados de proporcionarle más información sobre este producto. Póngase en contacto con nosotros contacto Únete a nosotros.
