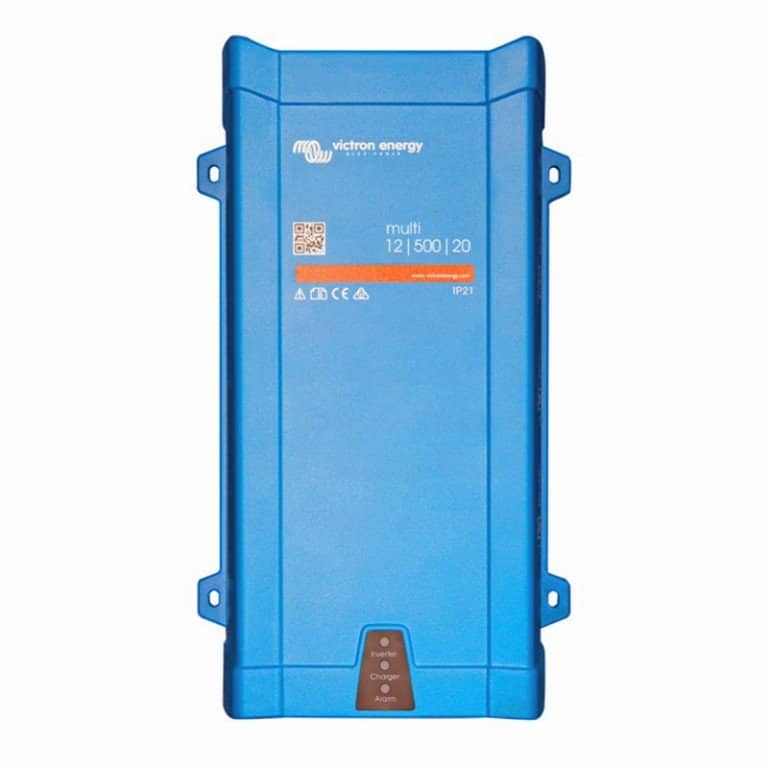

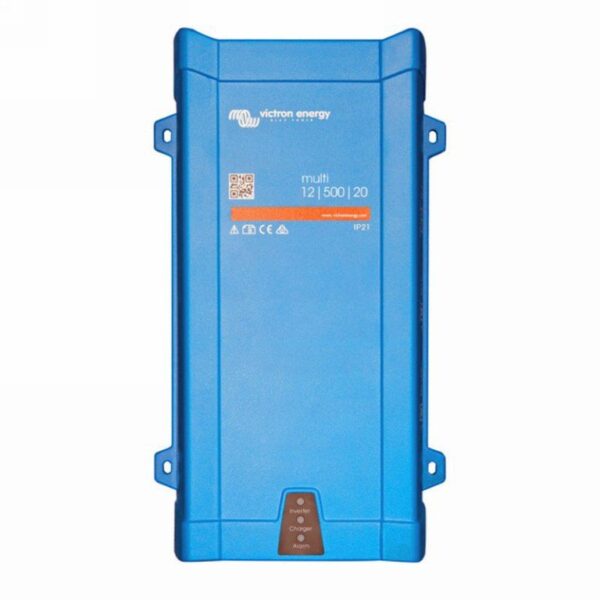

Victron MultiPlus 12/500/20-16 Para autocaravanas, furgonetas, barcos y pequeños sistemas de respaldo que requieren 230 V CA desde un banco de baterías de 12 V. Alimenta iluminación, refrigeración, ordenadores portátiles y equipos de comunicación, recarga el banco de baterías tan pronto como haya energía de la red eléctrica o del generador disponible, y toma el control de la carga en 20 ms en caso de fallo, asegurando que los dispositivos electrónicos conectados sigan funcionando sin interrupciones. Voltaje de la batería y voltajes de entrada y salida Para bancos de baterías de 12 V, rango de entrada de CC de 9,5 a 17 V. Salida 230 V CA ±2 % a 50 Hz ±0,1 %, ajustable a 240 V CA y 60 Hz. El cargador acepta de 187 a 265 V CA a 45 a 65 Hz en la entrada de CA. Potencia con 430 W continuos y 900 W pico Continuo 500 VA / 430 W a 25 °C, 400 W a 40 °C y 300 W a 65 °C, potencia pico 900 W. Consumo sin carga 6 W, en modo de búsqueda 2 W. PowerAssist no está disponible en esta versión; esa función comienza en 800 VA. Función de cargador de batería con corriente de carga de 20 A Cargador adaptativo de 4 etapas (carga rápida, absorción, flotación, almacenamiento) con 20 A para la batería de servicio y una salida separada de 1 A para la batería de arranque. Estándar 14,4 / 13,8 / 13,2 V, convertible a través de interruptores DIP a, entre otros, el ajuste LiFePO4 de 14,1 V. El sensor de temperatura de la batería está incluido. Aplicación monofásica o trifásica Hasta seis unidades idénticas en paralelo para mayor potencia, o tres unidades en una conexión en estrella trifásica (Y). La conexión se realiza mediante cables UTP RJ45 y un divisor. No es posible una conexión delta trifásica. Conectable con: Solo se pueden conectar en paralelo o en trifásica dispositivos idénticos de 12/500; no es posible combinar con otras potencias. Se puede conectar a un centro de comunicación GX, un Digital Multi Control, un dongle VE.Bus Smart y un interruptor externo de 3 posiciones. Composición: Carcasa de acero con ABS, refrigerada por ventilador, grado de protección IP21. Temperatura de funcionamiento de -40 a +65 °C con una humedad máxima del 95 %, sin condensación. Construcción: Conexión de batería para 16 mm², entrada y salida de CA mediante conectores G-ST18i extraíbles en la parte inferior. Un relé de tierra conecta el neutro de salida a la carcasa mientras no haya CA externa, asegurando que un dispositivo de corriente residual en la salida continúe funcionando correctamente. Instalación: Instalar en una habitación seca y bien ventilada lo más cerca posible del banco de baterías, nunca directamente encima de las baterías, con al menos 10 cm de espacio libre alrededor. Victron especifica cable de batería de 16 mm² para longitudes de cable de 1,5 a 5 m. Comunicación: Puerto VE.Bus para un centro de comunicación GX con monitorización a través del portal VRM – Victron Energy (https://vrm.victronenergy.com/login), el dongle VE.Bus Smart para VictronConnect en el smartphone o VEConfigure a través del MK3-USB. El relé programable es un relé de alarma estándar y se puede configurar como señal de subtensión de CC o de arranque/parada para un generador. Se puede pedir directamente con este * Cable de batería rojo de 16 mm² por metro (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0101600), KABRD0101600 – Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Cable de batería negro de 16 mm² por metro (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0101600), KABZW0101600 – Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Terminal de cable de crimpado de 16 mm² > M8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00017), PSKABOG00017 – Terminales de cable de crimpado (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Tapa aislante roja de 16 mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V02), ISKP218N4V02 – Tapas aislantes (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Tapa aislante negra de 16 mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V14), ISKP218N4V14 – Tapones de aislamiento (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Tubo termorretráctil rojo de 50 cm para cable de batería de 16/25 mm (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR00112764), KRKR00112764 – Tubo termorretráctil (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Tubo termorretráctil negro de 50 cm para cable de batería de 16/25 mm (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ00112764), KRKZ00112764 – Tubo termorretráctil (https://shop.top.systems/installation/accessories-kabels/shrinkstocks/) * Portafusibles MEGA-fuse 2xM8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000200), ZEKHD0000200 – Portafusibles (https://shop.top.systems/beveiligen- Schakelen/fusehouders/) * Control múltiple digital Victron 200/200A (https://shop.top.systems/monitoring-control/controlpanelen/victron-digital-multi-control-200-200a.html), REC020005010 – Paneles de control (https://shop.top.systems/monitoring-control/controlpanels/) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-digital-multi-control-200-200a-gx-90.html), DMC000200010R – Paneles de control (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron VE.Bus Smart dongle (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010), ASS030537010 – Inalámbrico (https://shop.top.systems/monitoring-controle/draadloos/) * Monitor de batería Victron BMV-700 (https://shop.top.systems/monitoring-controle/accumonitors/victron-batterij-monitor-bmv-700.html), BAM010700000 – Monitores de batería (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor de batería Victron BMV-702 (https://shop.top.systems/monitoring-controle/accumonitors/victron-batterij-monitor-bmv-702.html), BAM010702000R – Monitores de batería (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor de batería Victron BMV-702 Negro (https://shop.top.systems/monitoring-controle/accumonitors/victron-batterij-monitor-bmv-702-zwart.html), BAM010702200R – Monitores de batería (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor de batería Victron BMV-712 Smart (https://shop.top.systems/monitoring-controle/accumonitors/victron-batterij-monitor-bmv-712-smart.html), BAM030712000R – Monitores de batería (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor de batería Victron BMV-712 Smart negro (https://shop.top.systems/monitoring-controle/accumonitors/victron-batterij-monitor-bmv-712-smart-zwart.html), BAM030712200R – Monitores de batería (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor de aislamiento TS Enovations IMD3 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C), SHP302501450-C – Monitores de aislamiento (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Productos relacionados * MultiPlus 12/800/35-16 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-800-35-16.html), PMP121800000 Documentación * Hoja de datos MultiPlus 500VA – 2000VA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-500VA-2000VA-EN.pdf) * Manual MultiPlus 500VA – 1200VA (NL/EN/FR/DE/ES/IT) (https://www.victronenergy.com/upload/documents/Manual-MultiPlus-500VA-1200VA-EN-NL-FR-DE-ES-IT.pdf) * Dimensiones MultiPlus 12V 24V 48V 500VA (https://www.victronenergy.com/upload/documents/MultiPlus-12-24-48V-500VA.pdf) * Declaración de conformidad MultiPlus 500VA – 2000VA (https://www.victronenergy.com/upload/documents/MultiPlus-500VA-2000VA-2022-07-04.pdf) * Certificado ECE R10-6 MultiPlus 12/500 y 24/500 230V VE.Bus (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-MultiPlus-12-500-&-24-500.pdf) * Certificado EMC Multi 500 (https://www.victronenergy.com/upload/documents/Certificate-EMC-Multi-500.pdf) * Certificado G83/2 Multi 500 (https://www.victronenergy.com/upload/documents/Certificate-G83-2–Multi-500.pdf) * Certificado ISO 9001 de Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Vídeos * ¿Sabías que puedes actualizar el firmware de un MultiPlus usando un Teléfono Android? (EN) (https://youtu.be/AEPmjkyg7UY) * Cómo configurar BMV Battery Monitor para baterías de plomo y litio (EN) (https://www.youtube.com/watch?v=mEN15Z_S4kE) Preguntas y respuestas ¿El cargador es adecuado para una batería LiFePO4? Sí. Con el interruptor DIP 2 encendido y el 3 apagado, el cargador carga a 14,1 V de absorción y 13,8 V de flotación, la configuración que Victron especifica para Li-ion (LiFePO4). Es posible un ajuste más fino con VEConfigure. ¿Esta versión tiene PowerAssist? No. PowerAssist solo está disponible en los modelos de 800 VA y 1200 VA de esta serie. ¿Puedo conectar varios dispositivos en paralelo o en trifásico? Sí, hasta seis dispositivos idénticos en paralelo o tres en una conexión en estrella trifásica, conectados con cables UTP RJ45 y un divisor. No se admite una conexión delta. ¿Cómo reinicio el inversor después de una alarma? Después de cuatro eventos anormales en 30 segundos, el dispositivo se apaga. El reinicio se realiza apagando el interruptor y luego volviéndolo a encender. ¿Qué cable de batería necesito? 16 mm² para una longitud de cable de 1,5 a 5 m. La conexión de la batería en el dispositivo también está diseñada para 16 mm². ¿Puedo inyectar energía a la red? Sí, siempre que el código de red del país esté configurado mediante VEConfigure. Si el código de red local no es compatible, se requiere un dispositivo de interfaz externo certificado. ¿Tiene dudas sobre el cableado, la protección o la configuración para su tipo de batería? No dude en contactarnos: estaremos encantados de revisar su instalación con usted y reunir los componentes adecuados. Contacte con Top Systems (https://www.top.systems/nl/contact/). Especificaciones Potencia continua a 25 °C: 500 VA / 430 W Potencia continua a 40 °C: 400 W Potencia continua a 65 °C: 300 W Potencia pico: 900 W Tensión de la batería: 12 V Rango de entrada CC: 9,5 – 17 V Tensión de salida: 230 V CA ±2 %, ajustable a 240 V CA Frecuencia de salida: 50 Hz ±0,1 %, ajustable a 60 Hz Corriente de carga de la batería de servicio: 20 A a 25 °C Corriente de carga de la batería de arranque: 1 A Tensión de carga (absorción/flotación/almacenamiento): 14,4 / 13,8 / 13,2 V Entrada CA del cargador: 187 – 265 V CA, 45 – 65 Hz Corriente máxima de conmutación: 16 A PowerAssist: No Eficiencia máxima: 90 % Potencia en vacío: 6 W Potencia en vacío (en búsqueda) Modo 2W Sensor de temperatura de la batería: Sí, incluido Relé programable: 230 V/4 A CA, 4 A a 35 V CC, 1 A a 60 V CC Comunicación: VE.Bus Paralelo y trifásico: Hasta 6 en paralelo, trifásico en conexión en estrella Protecciones: Cortocircuito, sobrecarga, tensión de batería demasiado alta o demasiado baja, temperatura demasiado alta, 230 V CA en la salida, tensión de rizado excesiva en la entrada Temperatura de funcionamiento: -40 a +65 °C, con ventilador Humedad: Máx. 95%, sin condensación Carcasa: Acero/ABS Clase de protección: IP21 Conexión de batería: 16 mm² Conexión de CA: Conector G-ST18i Dimensiones (alto x ancho x profundidad): 311 x 182 x 100 mm Peso: 4,4 kg EAN: 8719076046363 Normas de seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1 Normas de emisión/inmunidad: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 Estaremos encantados de proporcionarle más información sobre este producto. Por favor, contáctenos contacto Únete a nosotros.
