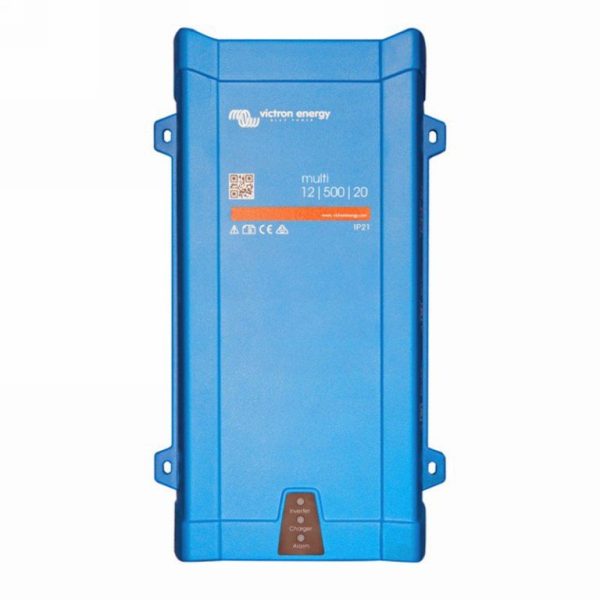

MultiPlus 12/500/20-16

MultiPlus 12/500/20-16

MultiPlus 12/500/20-16 – Kompaktes 230-V-Netzteil für Wohnmobile, Vans, Boote und kleine Notstromversorgungen. Versorgt Beleuchtung, Kühlung, Laptops und leichte Werkzeuge über die Batteriebank, lädt an Land oder am Stromnetz und übernimmt die Last innerhalb von 20 ms bei Stromausfall. Reiner Sinus-Wechselrichter mit USV-Funktion, 230 V AC ±2 % bei 50 Hz ±0,1 %, einstellbar auf 240 V und 60 Hz. Dauerleistung: 430 W bei 25 °C, 400 W bei 40 °C und 300 W bei 65 °C, Spitzenleistung: 900 W. Bei Ausfall von Landstrom, Generatorstrom oder Netzstrom übernimmt der Wechselrichter die Last innerhalb von 20 Millisekunden und gewährleistet so den Weiterbetrieb angeschlossener Geräte. Adaptives Vier-Stufen-Ladegerät mit zweitem Ladeausgang * Ladestrom für die Bordbatterie: 20 A (bis zu 25 °C Umgebungstemperatur) * Separater 1-A-Erhaltungsladeausgang für die Starterbatterie * Absorptionsspannung: 14,4 V, Erhaltungsspannung: 13,8 V, Lagerspannung: 13,2 V * Batterietemperatursensor serienmäßig enthalten * Geeignet für Nass-, Gel-, AGM- und Lithiumbatterien. Land- und Generatorstrom: Der AC-Umschalter hat einen Umschaltstrom von 16 A. Hinweis: Laut Herstellerangaben verfügt die 500-VA-Version nicht über PowerControl und PowerAssist; diese Funktionen sind erst ab 800 VA verfügbar. Parallel- und Drehstromanschluss: Bis zu sechs Geräte parallel für höhere Leistung oder drei Geräte im Drehstrombetrieb. Für den Parallel- und Drehstrombetrieb ist ein RJ45-Splitter (ASS030065510) für 500, 800 und 1200 VA erforderlich. Suchmodus: Im Suchmodus sinkt der Leerlaufverbrauch um ca. 70 % von 6 W auf 2 W. Der Wechselrichter schaltet sich bei keiner oder sehr geringer Last ab und prüft alle zwei Sekunden kurz, ob eine Last anliegt. Programmierbares Relais: Standardmäßig als Alarmrelais eingestellt: Das Relais löst bei einem Alarm oder Voralarm aus (Wechselrichter fast zu heiß, Eingangswelligkeit fast zu hoch, Batteriespannung fast zu niedrig). Konfigurierbar als allgemeiner Alarm, Unterspannungsalarm oder Start-/Stopp-Signal für einen Generator. Schaltleistung: 230 V/4 A AC, 4 A bis 35 V DC und 1 A bis 60 V DC. Einrichtung und Konfiguration * DIP-Schalter für externen Schalter, Ladespannung, Wechselrichterfrequenz und Suchmodus * Externer Ein/Aus-/Nur-Laden-Modus über 3-poligen Stecker * Umfassende Konfiguration mit VictronConnect oder VE.Configure über die MK3-USB-Schnittstelle * VE.Bus Smart-Dongle für Bedienung und Datenauslesung per Smartphone Fernüberwachung und -steuerung In Kombination mit einer Kommunikationszentrale der GX-Familie kann das System lokal und über das Internet im VRM-Portal – Victron Energy (https://vrm.victronenergy.com) und in der VRM-App überwacht und bedient werden. Schutzfunktionen und Gehäuse Geschützt gegen Ausgangskurzschluss, Überlastung, Über- und Unterspannung der Batterie, Überhitzung, 230 V AC am Wechselrichterausgang und übermäßige Restwelligkeit am Eingang. Stahl-/ABS-Gehäuse, Schutzart IP21, lüftergekühlt, Betriebstemperatur -40 bis +65 °C. Interne DC-Sicherung 125 A, Batterieanschluss 16 mm², AC-Anschluss über G-ST18i-Stecker. Kann direkt mit diesem * roten Batteriekabel 16 mm² pro Meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0101600) (KABRD0101600) – Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/) * schwarzen Batteriekabel 16 mm² pro Meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0101600) (KABZW0101600) – Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/) * Crimp-Öse 16 mm² > M8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00017) bestellt werden (PSKABOG00017) – Kategorie Crimp-Kabelschuhe (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Rote Isolierkappe 16 mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V02) (ISKP218N4V02) – Kategorie Isolierkappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Schwarze Isolierkappe 16 mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V14) (ISKP218N4V14) – Kategorie Isolierkappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Roter Schrumpfschlauch 50 cm Schrumpfschlauch für 16/25-mm-Batteriekabel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR00112764) (KRKR00112764) – Kategorie Schrumpfschlauch (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Schwarzer Schrumpfschlauch, 50 cm, für 16/25-mm-Batteriekabel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ00112764) (KRKZ00112764) – Kategorie Schrumpfschlauch (https://shop.top.systems/installation/accessories-cables/shrinkstocks/) * MEGA-fuse Sicherungshalter 2xM8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000200) (ZEKHD0000200) – Kategorie Sicherungshalter (https://shop.top.systems/beveiligen-Schakelen/fusehouders/) * Victron Digital Multi Control 200/200A (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) (REC020005010) – Kategorie Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) (DMC000200010R) – Kategorie Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Batteriemonitor BMV-700 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010700000R) (BAM010700000R) – Kategorie Batteriemonitore (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batteriemonitor BMV-702 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) (BAM010702000R) – Kategorie Batteriemonitore (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batteriemonitor BMV-702 Schwarz (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) (BAM010702200R) – Kategorie Batteriemonitore (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batteriemonitor BMV-712 Smart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) (BAM030712000R) – Kategorie Batteriemonitore (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batteriemonitor BMV-712 Smart schwarz (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712200R) (BAM030712200R) – Kategorie Batteriemonitore (https://shop.top.systems/monitoring-controle/accumonitors/) * TS Enovations Isolationsmonitor IMD3 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) (SHP302501450-C) – Kategorie Isolationsmonitore (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) * Victron Cerbo GX MK2 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) (BPP900450110) * Victron VE.Bus Smart Dongle (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) (ASS030537010) Verwandte Produkte * MultiPlus 12/800/35-16 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-800-35-16.html) (PMP121800000) Dokumentation * Datenblatt MultiPlus 500VA – 2000VA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-500VA-2000VA-EN.pdf) * Handbuch MultiPlus 500VA – 1200VA (NL/EN/FR/DE/ES/IT) (https://www.victronenergy.com/upload/documents/Manual-MultiPlus-500VA-1200VA-EN-NL-FR-DE-ES-IT.pdf) * Abmessungen MultiPlus 12V 24V 48V 500VA (https://www.victronenergy.com/upload/documents/MultiPlus-12-24-48V-500VA.pdf) * Konformitätserklärung MultiPlus 500VA – 2000VA (https://www.victronenergy.com/upload/documents/MultiPlus-500VA-2000VA-2022-07-04.pdf) * Zertifikat ECE R10-6 MultiPlus 12/500 & 24/500 230V VE.Bus (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-MultiPlus-12-500-&-24-500.pdf) * Zertifikat EMV Multi 500 (https://www.victronenergy.com/upload/documents/Certificate-EMC-Multi-500.pdf) * Zertifikat G83/2 Multi 500 (https://www.victronenergy.com/upload/documents/Certificate-G83-2–Multi-500.pdf) * Victron Energy ISO 9001-Zertifikat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Videos * Wussten Sie schon? – Sie können die Firmware eines MultiPlus mit einem Android-Smartphone aktualisieren. (EN) (https://youtu.be/AEPmjkyg7UY) * So richten Sie den BMV Battery Monitor für Blei- und Lithiumbatterien ein (EN) (https://www.youtube.com/watch?v=mEN15Z_S4kE) Kontaktieren Sie uns! Sind Sie sich bezüglich Batteriebank, Verkabelung oder Konfiguration unsicher? Unsere Produktspezialisten berechnen gerne Ihre Installation gemeinsam mit Ihnen und liefern als offizieller Victron-Distributor schnell ab Lager. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Dauerleistung bei 25 °C: 500 VA / 430 W Dauerleistung bei 40 °C: 400 W Dauerleistung bei 65 °C: 300 W Spitzenleistung: 900 W Ladestrom Bordbatterie: 20 A Ladestrom Starterbatterie: 1 A Schaltstrom: 16 A PowerControl / PowerAssist: Nein Eingangsspannung DC: 12 V (Bereich: 9,5 – 17 V) Ausgangsspannung AC: 230 V ±2 %, 50 Hz ±0,1 % Eingangsspannung AC (Ladegerät): 187 – 265 V, 45 – 65 Hz Ladespannung (Aufnahme/Erhaltung/Speicher): 14,4 V / 13,8 V / 13,2 V Maximaler Wirkungsgrad: 90 % Leerlaufleistung: 6 W Leerlaufleistung im Suchmodus: 2 W Batterietemperatursensor: Ja Programmierbares Relais Ja Kommunikationsanschluss VE.Bus Externer Ein-/Ausschalter Ein/Aus/Laden Parallel- und Drehstrombetrieb: Ja, bis zu sechs Geräte Interne DC-Sicherung: 125 A Batterieanschluss: 16 mm² AC-Anschluss: G-ST18i-Stecker Gehäuse: Stahl/ABS Schutzart: IP21 Betriebstemperatur: -40 bis +65 °C, lüftergekühlt Luftfeuchtigkeit: Max. 95 %, nicht kondensierend Abmessungen (H x B x T): 311 x 182 x 100 mm Gewicht: 4,4 kg EAN: 8719076046363 Normen: EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1, ECE R10 Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns Kontakt begleiten Sie uns.
