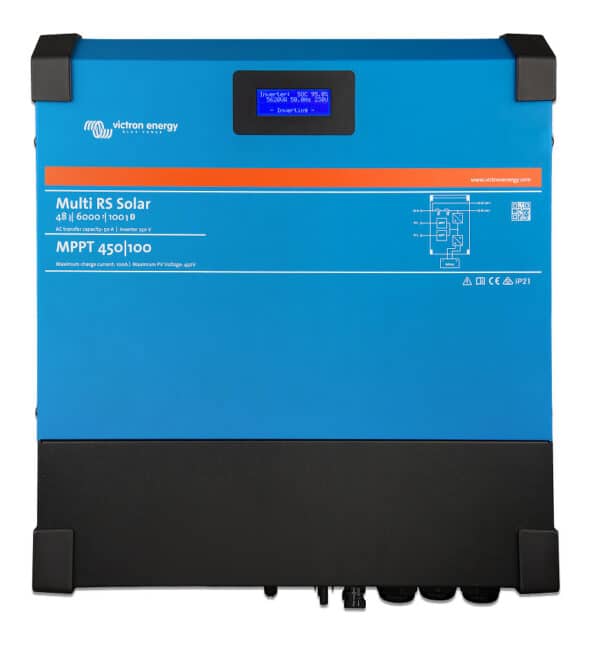

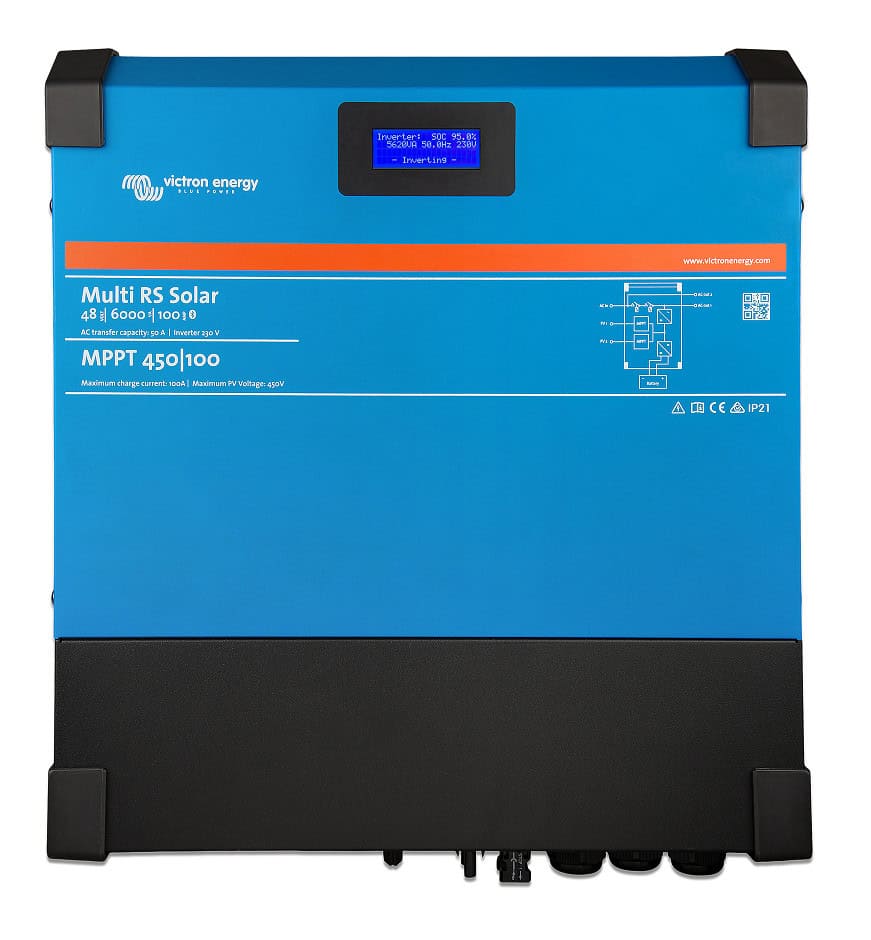

Victron Multi RS Solar 48/6000/100-450/100

Victron Multi RS Solar 48/6000/100-450/100

Victron Multi RS Solar 48/6000/100-450/100 Zastosowania Do instalacji hybrydowych i samowystarczalnych, w których falownik, ładowarka akumulatorów i ładowarka solarna muszą być zintegrowane w jednym urządzeniu. Technologia wysokiej częstotliwości zapewnia 6 kVA z ponad dwunastu kilogramów, przy wysokiej sprawności, niskim zużyciu w trybie czuwania i bardzo cichej pracy. Dwa niezależne trackery MPPT Dwa trackery o mocy 3 kWp każdy, o łącznej mocy fotowoltaicznej 6 kWp, z zakresem napięcia roboczego MPPT od 65 do 450 V i maksymalnym napięciem obwodu otwartego 450 V. Każdy układ ma własny dodatni i ujemny zacisk MC4. Maksymalne napięcie fotowoltaiczne nie może przekraczać ośmiokrotności napięcia ładowania podtrzymującego banku akumulatorów. Tryby pracy * Tryb hybrydowy: przechowuje nadmiar energii fotowoltaicznej w banku akumulatorów do użytku w nocy lub w momentach szczytowych. * Tryb zapasowy: przełącza się w przypadku przerwy w dostawie prądu z sieci. * Tryb samowystarczalny: działa bez podłączenia do sieci. * Tryb generatora: minimalizuje godziny pracy i uzupełnia niedobory z banku akumulatorów. * Tryb falownika fotowoltaicznego: działa jako falownik fotowoltaiczny bez banku akumulatorów, dzięki czemu magazynowanie można dodać później. PowerControl i PowerAssist Ustaw maksymalny prąd sieci lub generatora; ładowanie odbywa się tylko z pozostałej ilości energii, aby źródło nie zostało przeciążone. W przypadku krótkotrwałych szczytów, bank akumulatorów natychmiast uzupełnia niedobór, a nadmiar energii jest następnie ponownie wykorzystywany do ładowania. Moc Ciągła moc wyjściowa przy 25°C wzrasta liniowo od 4600 W przy 46 V DC do 5200 W przy 52 V DC, przy 4500 W przy 40°C i 3000 W przy 65°C. Moc szczytowa 9 kW przez 3 sekundy i 7 kW przez 4 minuty. Sprawność 96,5% przy obciążeniu 1 kW i 94% przy 5 kW. Dwa wyjścia AC AC-out-1 działają nieprzerwanie. AC-out-2 jest bezpośrednio podłączony do wejścia AC i przeznaczony do obciążeń niekrytycznych; obciążenie to jest uwzględniane przez PowerControl i PowerAssist. Ładowarka akumulatora Zakres regulowanego napięcia ładowania od 36 do 60 V, standardowa absorpcja 57,6 V i ładowanie podtrzymujące 55,2 V. Maksymalnie 88 A z AC przy 57,6 V DC i 100 A DC łącznie z AC i PV. Czujnik temperatury akumulatora w zestawie, czujnik napięcia akumulatora obecny. Wyłączenie przy rozładowanym akumulatorze przy 37,2 V i ponowne uruchomienie przy 43,6 V, oba regulowane. Rozszerzalna moc PV Wbudowane 6 kWp można rozszerzyć za pomocą oddzielnych ładowarek PV po stronie DC lub za pomocą falowników PV sprzężonych AC, których moc wyjściowa jest automatycznie regulowana poprzez zintegrowane przesunięcie częstotliwości. Wyświetlacz, Bluetooth i VictronConnect Wbudowany wyświetlacz pokazuje parametry akumulatora, falownika i PV. Te same wartości można pobrać przez Bluetooth za pomocą smartfona lub tabletu w aplikacji VictronConnect, która służy również do zmiany ustawień i aktualizacji oprogramowania sprzętowego. Komunikacja i wejścia/wyjścia: VE.Can do połączenia z centrum komunikacyjnym GX, licznikiem energii, rejestracją danych i zdalnymi aktualizacjami oprogramowania; VE.Direct do GlobalLink 520. Dodatkowo, dwa programowalne porty analogowe/cyfrowe, programowalny przekaźnik, złącza dla czujników temperatury i napięcia oraz wejście zdalnego włączania/wyłączania. System można monitorować za pomocą urządzenia GX w portalu VRM – Victron Energy (https://vrm.victronenergy.com). Praca trójfazowa: Praca trójfazowa jest obsługiwana z jednym urządzeniem na fazę. Połączenie równoległe nie jest możliwe. Uziemienie wyłącznie w systemach TN i TT. Możliwość zamówienia bezpośrednio. * Czerwony przewód akumulatorowy 70 mm² na metr, KABRD0107000 – przejdź do produktu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0107000) | Kategoria Kable akumulatorowe (https://shop.top.systems/installatie/kabels/accu/) * Czarny kabel akumulatorowy 70 mm² na metr, KABZW0107000 – przejdź do produktu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0107000) | Kategoria Kable akumulatorowe (https://shop.top.systems/installatie/kabels/accu/) * Końcówka kablowa zaciskana 70 mm² > M8, PSKABOG00071 – przejdź do produktu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00071) | Kategoria Końcówki kablowe zaciskane (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Nasadka izolacyjna 35/50/70mm² podwójna czerwona, ISKP600N4 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP600N4) | Kategoria Nasadki izolacyjne (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Nasadka izolacyjna 35/50/70mm² podwójna czarna, ISKP600N41 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP600N41) | Kategoria Kapturki izolacyjne (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Rurka termokurczliwa czerwona 50 cm do kabla akumulatorowego 35/50/70 mm, KRKR01191955 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01191955) | Kategoria Rurki termokurczliwe (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Czarna rurka termokurczliwa 50 cm do kabla akumulatorowego 35/50/70 mm, KRKZ01191955 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ01191955) | Kategoria Rurki termokurczliwe (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Uchwyt bezpiecznika Mega M8 35-300A, ZEKHD0000800 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000800) | Kategoria Uchwyty bezpieczników (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Bezpiecznik LittelFuse 200A MEGA 70V-SF51, ZEKLFM070200 – przejdź do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKLFM070200) | Kategoria Bezpieczniki (https://shop.top.systems/beveiligen-schakelen/zekeringen/) * Victron SmartShunt 500A/50mV, SHU050150050 – przejdź do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHU050150050) | Kategoria Monitory baterii (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Cerbo GX MK2, BPP900450110 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) * Cerbo GX Touch 50, BPP900455050 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900455050) * Victron Ekrano GX, BPP900480100 – do artykułu (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900480100) Produkty powiązane * MultiPlus-II 48/5000/70-50-GX, PMP482506000 – do artykułu (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-ii-48-5000-70-50-gx.html) * MultiPlus-II 48/4500/55-32 230 Volt GX, PMP482406000 – do artykułu (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-ii-48-4500-55-32-230-volt-gx.html) Dokumentacja * Karta katalogowa Multi RS Solar 48/6000/100 (NL) (https://www.victronenergy.com/upload/documents/Datasheet-Multi-RS-Solar-NL.pdf) * Karta katalogowa Multi RS Solar 48/6000/100 Hybrid Inverter (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Multi-RS-Solar-EN.pdf) * Certyfikat ISO 9001 (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) Kontakt Chcesz optymalnie skonfigurować dwa trackery fotowoltaiczne lub upewnić się, że napięcie w Twoim łańcuchu pozostanie w dopuszczalnym zakresie? Nasi specjaliści ds. produktów obliczą parametry Twojej instalacji. Skontaktuj się z nami (https://www.top.systems/nl/contact/). Dane techniczne Nominalne napięcie akumulatora 48 V Ciągła moc wyjściowa w temp. 25°C: 4600 W przy 46 V DC, wzrastająca do 5200 W przy 52 V DC Ciągła moc wyjściowa w temp. 40°C: 4500 W Ciągła moc wyjściowa w temp. 65°C: 3000 W Moc szczytowa: 9 kW przez 3 sekundy, 7 kW przez 4 minuty Maksymalna moc konwersji PV: łącznie 6 kW, 3 kW na tracker Zakres napięcia roboczego MPPT: 65–450 V Maksymalne napięcie obwodu otwartego PV: 450 V Napięcie rozruchowe PV: 120 V Maksymalny prąd wejściowy PV: 12 A Maksymalny prąd zwarciowy PV: 16 A Całkowity maksymalny prąd ładowania (AC + PV): 100 A DC Maksymalny prąd ładowania z AC: 88 A przy 57,6 V DC Automatyczny przełącznik transferu 50 A Maksymalny prąd wejściowy AC i przepływowy 50 A Zakres napięcia wejściowego DC 38 – 62 V, minimalne napięcie rozruchowe 41 V Napięcie wyjściowe 230 V AC ± 2%, 50 Hz ± 0,1% Maksymalny ciągły prąd falownika 25 A AC Sprawność 96,5% przy 1 kW, 94% przy 5 kW Moc bez obciążenia 20 W Zakres napięcia wejściowego AC 187 – 265 V AC, 45 – 65 Hz Napięcie ładowania absorpcyjnego / podtrzymującego 57,6 / 55,2 V, regulowane Programowalny zakres napięcia ładowania 36 – 60 V Wyłączanie / ponowne uruchamianie akumulatora suchego 37,2 V / 43,6 V, regulowane Prąd wyjściowy zwarciowy 45 A Zabezpieczenie nadprądowe wyjście AC 30 A Poziom zadziałania zabezpieczenia doziemnego 30 mA Wyjście pomocnicze AC-out-2 Tak Czujnik temperatury akumulatora w zestawie Czujnik napięcia akumulatora Tak Porty transmisji danych VE.Direct, VE.Can i Bluetooth Programowalne porty wejścia/wyjścia Tak, 2x Programowalny przekaźnik Tak, 4 A do 35 V DC i 1 A do 70 V DC Zdalne włączanie/wyłączanie Tak Praca trójfazowa Tak, jeden moduł na fazę; połączenie równoległe nie jest obsługiwane Temperatura pracy od -40 do +65 °C, chłodzenie wspomagane wentylatorem Maksymalna wilgotność 95%, bez kondensacji Maksymalna wysokość 2000 m System uziemienia tylko TN i TT Materiał obudowy Stal Stopień ochrony IP21, klasa ochrony I Podłączenie akumulatora Śruby M8 Podłączenie PV 2 szeregi, każdy z dodatnim i ujemnym MC4 Podłączenie 230 V AC Zaciski śrubowe 10 mm² Wymiary (wys. x szer. x gł.) 462 x 425 x 127 mm Waga 12,3 kg Normy bezpieczeństwa EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2, IEC 62040, IEC 62477 Chętnie udzielimy Ci więcej informacji na temat tego produktu. Skontaktuj się z nami kontakt dołącz do nas.
