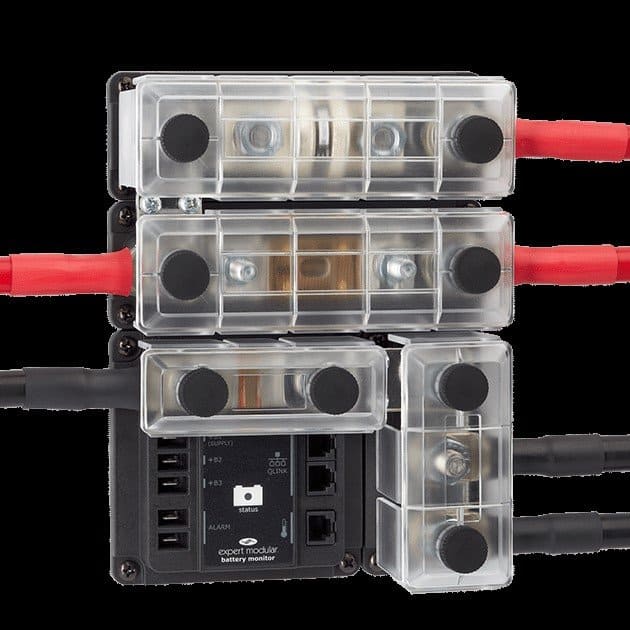

Barra colectora modular DC 5x M10 Las barras colectoras modulares DC de alta corriente distribuyen corrientes continuas elevadas a través de múltiples cables conectados u otros módulos de la misma serie. Esta versión cuenta con cinco tornillos terminales M10 en una placa base de cobre estañado de alta pureza, es apta para 600 A a un máximo de 60 V e incluye una cubierta transparente. Aplicaciones Cinco puntos de conexión de alta resistencia en una sola barra colectora son suficientes para la mayoría de las instalaciones completas: banco de baterías, inversor/cargador, controlador de carga, propulsor y grupo de consumo disponen de su propio tornillo M10. Todo en una sola tira, bajo una misma cubierta, y ampliable posteriormente al siguiente módulo mediante una placa de conexión. * Transporte marítimo comercial y yates de gran tamaño con una extensa red de distribución principal de CC * Sistemas de almacenamiento de energía (ESS) e instalaciones aisladas con múltiples inversores/cargadores * Propulsión eléctrica y maquinaria pesada de construcción * Armarios de distribución donde convergen numerosos cables de gran calibre Construcción y materiales * Placa base de cobre estañado de alta pureza para una baja resistencia de contacto * Pernos, arandelas y tuercas de acero inoxidable para una óptima resistencia a la corrosión * Base de plástico reforzado con fibra, resistente a altas temperaturas y productos químicos * Tapa transparente con laterales desmontables para facilitar la entrada de cables desde cualquier dirección Configuración y acoplamiento de la red Todos los productos DC Modular tienen dimensiones de base compatibles con la red y la misma altura de conexión. Esto permite conectar múltiples rieles y terminales con placas de conexión en una única distribución continua, sin necesidad de adaptaciones ni cables de conexión adicionales. Este riel tiene una cuadrícula de 1 x 3, lo que lo convierte en el más largo de la serie. Configuración inteligente de terminales El diseño del terminal permite montar dos terminales de cable simétricamente en el mismo perno. La tapa se bloquea en la parte superior para que las conexiones permanezcan accesibles posteriormente sin necesidad de retirar el módulo. Apriete los tornillos de mariposa de la tapa solo a mano. Montaje y par de apriete Monte en este orden: terminales de cable, arandela plana, arandela elástica, tuerca. Nunca coloque una arandela entre la barra colectora y el terminal de cable, entre dos terminales de cable en el mismo perno, entre la barra colectora y la placa de terminales, o entre el terminal de cable y la placa de terminales. Par de apriete 22 N·m para M10. Asegúrese de que haya suficiente alivio de tensión en todos los cables. Secuencia de cableado El orden es particularmente importante con cinco puntos de conexión. Siga el método de arriba hacia abajo: coloque la carga más pesada lo más cerca posible de la alimentación principal, preferiblemente en el mismo perno, y las cargas más ligeras en los pernos ubicados más lejos. Esto limita las pérdidas a lo largo de la longitud de la barra colectora. Documentación * Información del producto DC Modular en TBS Electronics, con folleto (EN) (https://tbs-electronics.com/product/dcm-insulated-studs/) El manual de instalación para la serie DC Modular es multilingüe, incluido el holandés, y describe las especificaciones, la secuencia de montaje, las especificaciones de par de apriete, la plantilla de perforación y la secuencia de cableado. Consulte nuestra página de producto para obtener ese documento; el folleto del fabricante está en inglés. ¿Está construyendo un sistema de distribución modular de CC y necesita la combinación adecuada de rieles, terminales y bloques de terminales? Nuestros especialistas estarán encantados de ayudarle. Contáctenos (https://www.top.systems/nl/contact/). Especificaciones Tornillos de conexión: 5 x M10 Corriente máxima: 600 A Tensión máxima: 60 V Tamaño de la rejilla: 1 x 3 Dimensiones (An x Pr x Al): 50 x 150 x 64,5 mm Tamaño A / Tamaño B: 38,0 / 138,0 mm Par de apriete: 22 N·m Material de la barra colectora: Cobre estañado de alta pureza Material de los tornillos y tuercas: Acero inoxidable Material de la base: Plástico reforzado con fibra Tapa: Transparente, con laterales desprendibles Ubicación: Exclusivamente en un ambiente interior seco

Con gusto le brindaremos más información sobre este producto. Contáctenos .
