Bobina de medición Carlo Gavazzi de 250 amperios de núcleo dividido

Bobina de medición Carlo Gavazzi de 250 amperios de núcleo dividido

Bobina de medición Carlo Gavazzi de 250 amperios de núcleo dividido

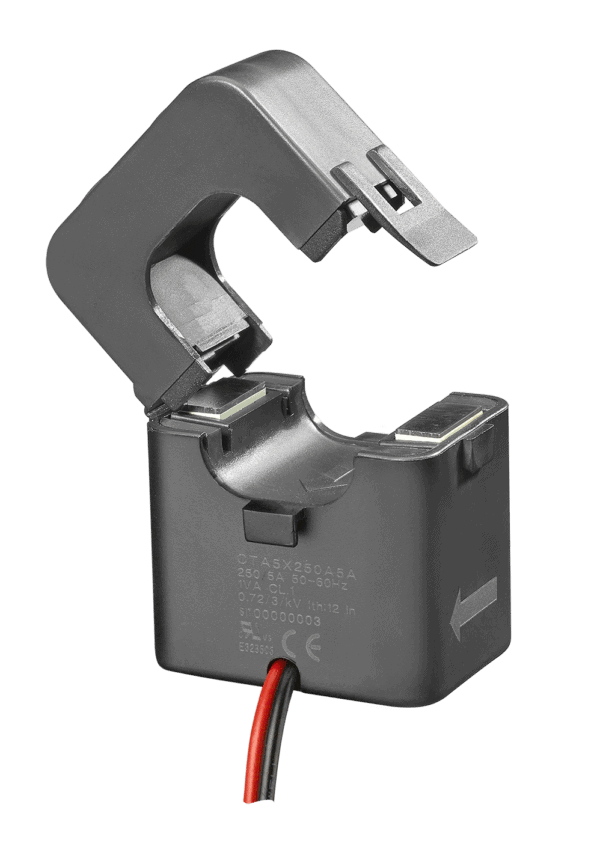

Bobina de medición Carlo Gavazzi 250 A, núcleo dividido. Transformador de corriente dividido de la serie CTA 5X, con una corriente primaria de 250 A y una salida secundaria de 5 A. El núcleo se abre con un clic, lo que permite colocar la bobina de medición alrededor de un cable existente sin desconectar el cableado. Diseñado para usarse con medidores de energía con una entrada de corriente de 5 A. Aplicaciones: Con una conexión de este tamaño, el apagado rara vez es una opción: la producción está en marcha, los inquilinos están dentro y el centro de datos está en funcionamiento. Simplemente se conecta una bobina de medición dividida al cable principal mientras todo permanece energizado. Esto permite mapear los flujos de energía sin un solo minuto de interrupción. * Conexiones industriales y comerciales de alta resistencia * Modernización de contadores de energía sin interrupción del suministro eléctrico * Submedición y asignación de costes en edificios de uso mixto * Instalaciones donde no se puede montar un núcleo sólido Medición * Corriente primaria: 250 A * Salida secundaria: 5 A * Precisión según EN 61869-2 * Frecuencia: 50/60 Hz * Tensión máxima del sistema: 600 V CA Diseño * Carcasa de núcleo dividido con cierre a presión * Abertura de paso: 24 mm * Cable de medición integrado * Aislamiento térmico clase B * Temperatura ambiente: -20 a +65 °C Nota sobre la selección del contador Esta bobina de medición tiene una salida secundaria de 5 A y, por lo tanto, funciona exclusivamente con contadores de energía con transformador de corriente. Los contadores de medición directa, donde la corriente fluye a través del propio contador, no son adecuados para este uso. Puede solicitarse directamente con este * Medidor de energía Carlo Gavazzi EM330 trifásico mediante CT (https://shop.top.systems/installatie/energiemeters/carlo-gavazzi-energiemeter-em330-3-fase-via-ct-s.html) (REL200200330) — medidor de energía trifásico con entrada CT. Categoría Medidores de energía (https://shop.top.systems/installatie/energiemeters/). Productos relacionados * Bobina de medición Carlo Gavazzi de 200 A con núcleo divisible (https://shop.top.systems/installatie/energiemeters/carlo-gavazzi-meetspoel-200-ampere-deelbare-kern.html) (REL200221200) * Bobina de medición Carlo Gavazzi de 300 A con núcleo divisible (https://shop.top.systems/installatie/energiemeters/carlo-gavazzi-meetspoel-300-ampere-deelbare-kern.html) (REL200221300) * Medidor de electricidad ABB System pro M compact B24 (https://shop.top.systems/installatie/energiemeters/abb-system-pro-m-compact-b24-elektriciteitsmeter.html) (REL400003000) — Medidor homologado por MID con conexión CT Documentación Carlo Gavazzi no publica documentación en neerlandés Documentación para esta serie; La hoja de datos está en inglés y cubre toda la serie CTA. * Hoja de datos Carlo Gavazzi CTA (EN, PDF) (https://www.gavazziautomation.com/fileadmin/images/PIM/DATASHEET/ENG/CTA_DS_ENG.pdf) * Manual a través de nuestra página de producto (PDF) (https://shop.top.systems/_clientfiles/Documents/Manuals/REL200221xxx.pdf) * Hoja de datos a través de nuestra página de producto (PDF) (https://shop.top.systems/_clientfiles/Documents/Datasheets/REL200221xxx.pdf) Contacto ¿Qué corriente primaria se adapta a su conexión y qué medidor la acompaña? Nuestros especialistas le prepararán la combinación adecuada. Contáctenos (https://www.top.systems/nl/contact/). Especificaciones Corriente primaria: 250 A Salida secundaria: 5 A Tipo de núcleo: divisible (núcleo partido) Apertura de plegado: 24 mm Normas: EN 61869-2 Frecuencia: 50/60 Hz Tensión máxima del sistema: 600 V CA Clase de aislamiento: B (térmica) Temperatura ambiente: -20 a +65 °C Marca: Carlo Gavazzi EAN: 8030956085723 Peso: 0,165 kg

Con gusto le brindaremos más información sobre este producto. Contáctenos .
