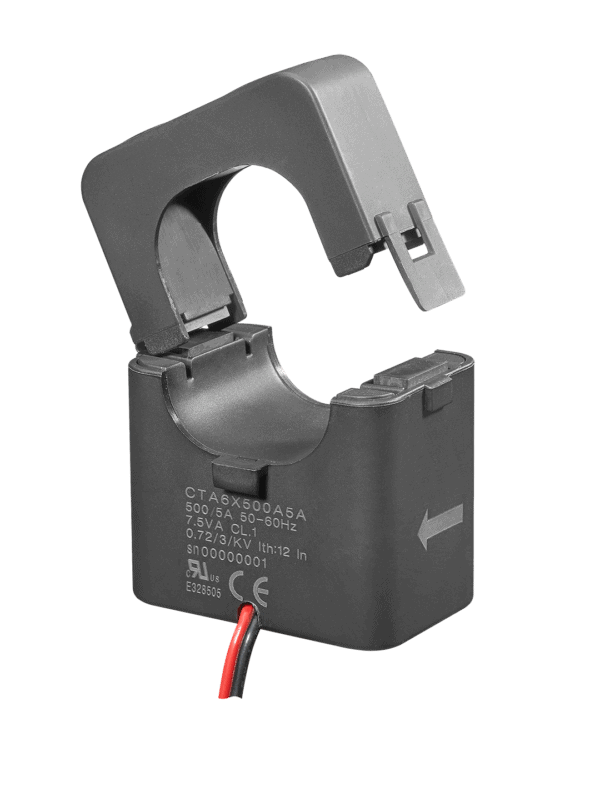

Bobina de medición Carlo Gavazzi de 300 amperios de núcleo dividido

Bobina de medición Carlo Gavazzi de 300 amperios de núcleo dividido

Bobina de medición Carlo Gavazzi de 300 amperios de núcleo dividido

Bobina de medición Carlo Gavazzi de 300 A, núcleo dividido. Transformador de corriente dividido de la serie CTA 5X, con una corriente primaria de 300 A y una salida secundaria de 5 A. Esta es la versión de mayor capacidad con una abertura de paso de 24 mm. El núcleo se abre con un clic, lo que permite colocar la bobina de medición alrededor de un conductor existente sin desconectar el cableado. Aplicaciones: Con 300 A, hablamos de una conexión principal que nadie puede manipular. Es precisamente aquí donde un núcleo dividido resulta invaluable: se acopla al conductor y se mide, sin interrumpir la instalación ni esperar un permiso de conmutación. Para consumo a gran escala, submedición y proyectos ESS que superen el límite de medición directa, este es el punto de partida. * Conexiones de alto consumo en edificios industriales y comerciales * Proyectos ESS que superan el límite de los contadores de medición directa * Submedición y asignación de costes por departamento o inquilino * Modernización sin interrupción del suministro eléctrico Medición * Corriente primaria: 300 A * Salida secundaria: 5 A * Precisión según EN 61869-2 * Frecuencia: 50/60 Hz * Tensión máxima del sistema: 600 V CA Diseño * Carcasa de núcleo dividido con cierre a presión * Abertura de paso: 24 mm * Cable de medición integrado * Aislamiento térmico clase B * Temperatura ambiente: -20 a +65 °C Nota sobre la selección Esta bobina de medición tiene una salida secundaria de 5 A y, por lo tanto, funciona exclusivamente con contadores de energía que disponen de una entrada de transformador de corriente. Si el diámetro del cable no cabe en la abertura de 24 mm, se requiere una versión con una abertura de paso mayor. Puede solicitarse directamente con este * Medidor de energía Carlo Gavazzi EM330 trifásico mediante CT (https://shop.top.systems/installatie/energiemeters/carlo-gavazzi-energiemeter-em330-3-fase-via-ct-s.html) (REL200200330) — medidor de energía trifásico con entrada CT. Categoría Medidores de energía (https://shop.top.systems/installatie/energiemeters/). Productos relacionados * Bobina de medición Carlo Gavazzi de 250 A con núcleo divisible (https://shop.top.systems/installatie/energiemeters/carlo-gavazzi-meetspoel-250-ampere-deelbare-kern.html) (REL200221250) * Bobina de medición Carlo Gavazzi de 200 A con núcleo divisible (https://shop.top.systems/installatie/energiemeters/carlo-gavazzi-meetspoel-200-ampere-deelbare-kern.html) (REL200221200) * Medidor de electricidad ABB System pro M compact B24 (https://shop.top.systems/installatie/energiemeters/abb-system-pro-m-compact-b24-elektriciteitsmeter.html) (REL400003000) — Medidor homologado por MID con conexión CT Documentación Carlo Gavazzi no publica documentación en neerlandés Documentación para esta serie; La hoja de datos está en inglés y cubre toda la serie CTA. * Hoja de datos Carlo Gavazzi CTA (EN, PDF) (https://www.gavazziautomation.com/fileadmin/images/PIM/DATASHEET/ENG/CTA_DS_ENG.pdf) * Manual a través de nuestra página de producto (PDF) (https://shop.top.systems/_clientfiles/Documents/Manuals/REL200221xxx.pdf) * Hoja de datos a través de nuestra página de producto (PDF) (https://shop.top.systems/_clientfiles/Documents/Datasheets/REL200221xxx.pdf) Contacto ¿Qué corriente primaria se adapta a su conexión y qué medidor la acompaña? Nuestros especialistas le prepararán la combinación adecuada. Contáctenos (https://www.top.systems/nl/contact/). Especificaciones Corriente primaria 300 A Salida secundaria 5 A Tipo de núcleo divisible (núcleo partido) Apertura de plegado 24 mm Norma EN 61869-2 Frecuencia 50/60 Hz Tensión máxima del sistema 600 V CA Clase de aislamiento B (térmico) Temperatura ambiente -20 a +65 °C Marca Carlo Gavazzi EAN 8030956085754 Peso 0,165 kg

Con gusto le brindaremos más información sobre este producto. Contáctenos .
