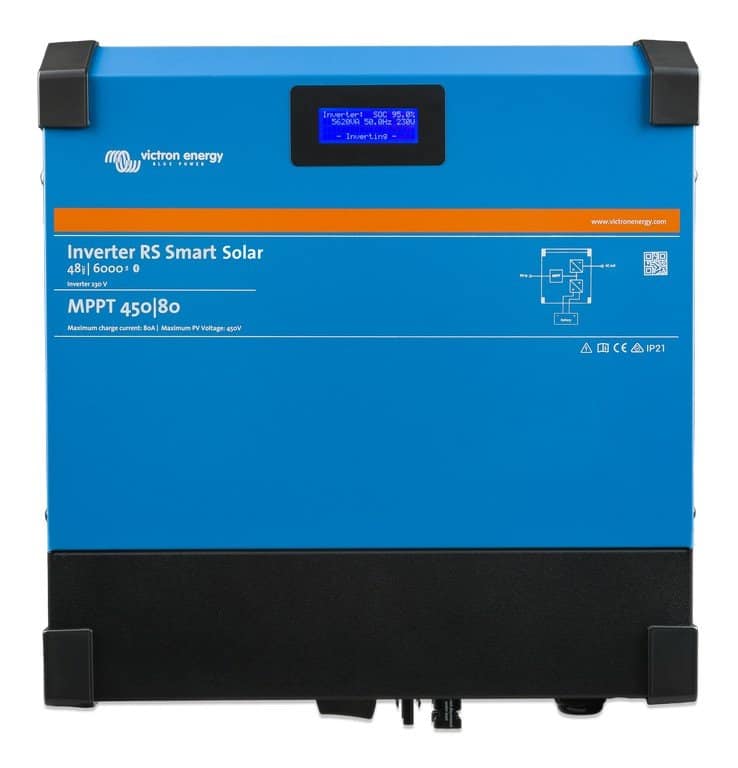

Inversor Victron RS Smart Solar 48/6000
Inversor solar inteligente Victron RS 48/6000 Combinación de inversor de onda sinusoidal pura y cargador solar MPPT en una sola carcasa para viviendas aisladas, edificios comerciales y variadores de frecuencia de 48 V. El RS 48/6000 convierte la energía solar de dos campos fotovoltaicos independientes en corriente de carga y voltaje CA; los inversores fotovoltaicos acoplados en CA en la salida contribuyen a la carga mediante desplazamiento de frecuencia. Voltaje de la batería Adecuado para bancos de baterías de 48 V con un rango de entrada CC de 38-62 V. El inversor se apaga a 37,2 V y se vuelve a encender a 43,6 V, ambos ajustables. La salida proporciona 230 V CA ±2 % a 50 Hz ±0,1 %, ajustable a 240 V CA y 60 Hz, con una corriente de salida continua máxima de 25 A. Potencia Continua: 4500 W a 40 °C y 3000 W a 65 °C; a 25°C 4600W a 46V de voltaje de batería hasta 5200W a 52V. Potencia pico 9000W durante 3 segundos o 7000W durante 4 minutos. Eficiencia 96.5% a 1kW y 94% a 5kW de carga, consumo sin carga 20W. La salida está protegida contra cortocircuitos con una corriente de cortocircuito de 45A. Cargador de batería: Algoritmo de carga adaptativo de 3 etapas (carga rápida, absorción, flotación) con ecualización opcional. Absorción estándar de 57.6V y flotación de 55.2V, ajustable dentro de 36-60V. La corriente de carga combinada de PV y PV acoplado a CA es un máximo de 100A. Con el sensor de temperatura incluido, el inversor carga con compensación de temperatura. No es posible la carga completa a través del cambio de frecuencia; esto se detiene alrededor del 95%. MPPT Dos seguidores independientes de hasta 3000W cada uno, totalizando 6000W, con conectores MC4. El voltaje PV no puede exceder los 450 V; el rango MPPT es de 65-450 V y el voltaje de arranque es de 120 V. Corriente máxima de funcionamiento de 12 A y corriente de cortocircuito de 16 A por seguidor. PV y batería están aislados galvánicamente. No se permite un campo PV conectado a tierra. Conectable Hasta 12 dispositivos en paralelo a través de VE.Can, o una configuración estrella trifásica con un mínimo de 3 y un máximo de 12 dispositivos, máximo 4 por fase y distribuidos uniformemente. Todos los dispositivos comparten un banco de baterías. No son posibles las configuraciones delta y de fase dividida, ni la combinación con un Multi RS. El encendido/apagado remoto y dos entradas programables controlan el inversor, por ejemplo, desde un sistema de gestión de baterías. Construcción Carcasa de acero en IP21, clase de protección I, con refrigeración por ventilador y una pantalla iluminada de cuatro líneas. Protegido contra cortocircuito y sobrecarga, voltaje de batería excesivo e insuficiente, temperatura excesiva, 230 VCA en la salida y corriente de fuga en el campo PV (30 mA). La salida nunca debe conectarse a la red ni a un generador. Montaje: Montar verticalmente sobre una superficie no combustible con 30 cm de espacio libre por encima y por debajo, no directamente sobre baterías de plomo-ácido ni bajo la luz solar directa. Cable de batería según el manual: 35 mm² para 0-2 metros con un fusible de CC de 125 A, o 70 mm² para 2-5 metros con un fusible de CC de 200 A, por terminal positivo y negativo. Los tornillos de la batería M8 se aprietan a un máximo de 14 Nm. Salida de CA a través de terminales de tornillo de hasta 10 mm², con una conexión a tierra ininterrumpida; se permite un dispositivo de corriente residual tipo A. Comunicación Dos puertos VE.Can para operación en paralelo y trifásica y para conexión a un dispositivo GX con acceso al portal VRM – Victron Energy (https://vrm.victronenergy.com/login); un dispositivo GX solo funciona a través de VE.Can. El puerto VE.Direct es para una interfaz VE.Direct a USB o un GlobalLink 520. Bluetooth integrado para configuración, lectura de datos y actualizaciones mediante la aplicación VictronConnect en un teléfono inteligente. Relé programable: 4 A hasta 35 VCC, 1 A hasta 70 VCC. Embalaje: Además del inversor, se incluye un sensor de temperatura de la batería, que se monta en el terminal negativo del banco de baterías. Se puede pedir directamente con este * Juego de cables de 35 mm² 1,5 m rojo y negro M8 (https://shop.top.systems/installatie/kabels/accu/kabelset-35mm-1-5-mtr-rood-en-zwart-m8.html), KABSET010350 – Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Cable de batería rojo de 35 mm² por metro (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=14&artdetail=KABRD0103500), KABRD0103500 – Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Cable de batería negro de 35 mm² por metro (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=14&artdetail=KABZW0103500), KABZW0103500 – Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Cable de batería rojo 70 mm² por metro (https://shop.top.systems/installatie/kabels/accu/accukabel-rood-70mm2-per-meter.html), KABRD0107000 – Cables de batería (https://shop.top.systems/installatie/kabels/accu/) * Fusible LittelFuse 125A MEGA 70V-SF51 (https://shop.top.systems/beveiligen-schakelen/zekeringen/littelfuse-zekering-125a-mega-70v-sf51.html), ZEKLFM070125 – Fusibles (https://shop.top.systems/beveiligen-schakelen/zekeringen/) * Fusible LittelFuse 200A MEGA 70V-SF51 (https://shop.top.systems/beveiligen-schakelen/zekeringen/littelfuse-zekering-200a-mega-70v-sf51.html), ZEKLFM070200 – Fusibles (https://shop.top.systems/beveiligen-schakelen/zekeringen/) * Portafusibles Mega M8 35-500A (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/mega-zekeringhouder-m8-35-500a.html), ZEKHD0000805 – Portafusibles (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Interfaz Victron VE.Direct a USB (https://shop.top.systems/installatie/interface/victron-ve-direct-to-usb-interface.html), ASS030530010 – Interfaz (https://shop.top.systems/installatie/interface/) * Victron Cerbo GX MK2 (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-cerbo-gx-mk2.html), BPP900450110 – Paneles de control (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Ekrano GX (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-ekrano-gx.html), BPP900480100 – Paneles de control (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Cable de comunicación CAT5 U/UTP gris de dos metros (https://shop.top.systems/installatie/kabels/communicatie/communicatie-kabel-twee-meter-cat5-u-utp-grijs.html), ASS030064951 – Cables de comunicación (https://shop.top.systems/installatie/kabels/communicatie/) * Terminador RJ45 VE.Can (2 unidades) (https://shop.top.systems/installatie/kabels/communicatie/ve-can-rj45-terminator-2-st.html), ASS030700000 – Cables de comunicación (https://shop.top.systems/installatie/kabels/communicatie/) * Tapa aislante roja de 70/95 mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=14&artdetail=ISKP232N4V02), ISKP232N4V02 – Tapones aislantes (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Tapón aislante negro 70/95mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=14&artdetail=ISKP232N4V14), ISKP232N4V14 – Tapones aislantes (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) Documentación * Manual Inversor RS Smart Solar (NL) (https://www.victronenergy.com/upload/documents/Inverter_RS_Smart_Solar/11676-Inverter_RS_Smart_Solar-pdf-nl.pdf) * Manual del inversor RS Smart Solar (EN) (https://www.victronenergy.com/upload/documents/Inverter_RS_Smart_Solar/11676-Inverter_RS_Smart_Solar-pdf-en.pdf) * Manual en línea del inversor RS Smart Solar (EN) (https://www.victronenergy.com/media/pg/Inverter_RS_Smart_Solar/en/index-en.html) * Hoja de datos del inversor RS Smart Solar (NL) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-RS-Smart-Solar-NL.pdf) * Hoja de datos del inversor RS Smart Solar (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-RS-Smart-Solar-EN-.pdf) * Dimensiones Inverter RS 48/6000 230V Smart Solar (https://www.victronenergy.com/upload/documents/Inverter-RS-48-6000-230V-Smart-Solar.pdf) * Dibujo dimensional 3D Inverter RS 48/6000 230V Smart Solar (PDF) (https://www.victronenergy.com/upload/documents/DimensionDrawing-InverterRS-48-6000-230V-Smart-Solar-3D.pdf) * Dibujo dimensional 3D Inverter RS 48/6000 230V Smart Solar (STEP) (https://www.victronenergy.com/upload/documents/DimensionDrawing-InverterRS-48-6000-230V-Smart-Solar.STEP) * Declaración de conformidad UE (RED) (https://www.victronenergy.com/upload/documents/Inverter-RS-48-6000-230V-Smart-Solar-EU-DOC-RED.pdf) * Certificado de seguridad EN-IEC 62109-1 (https://www.victronenergy.com/upload/documents/Certificate-Safety-EN-IEC-62109-1-Inverter-RS-48-6000-230V-Smart-Solar.pdf) * Certificado de seguridad IEC 60335-1 (https://www.victronenergy.com/upload/documents/Certificate-Safety-IEC-60335-1-Inverter-RS-48-6000-230V-Smart-Solar.pdf) * Manual de la aplicación VictronConnect (EN) (https://www.victronenergy.com/media/pg/VictronConnect_app/en/index-en.html) Vídeos * ¿Sabías que? – Reduce el consumo de energía de un inversor en modo de espera (EN) (https://www.youtube.com/watch?v=v0s0x0hf66I) * VictronConnect (EN) (https://www.victronenergy.com/upload/documents/Promo%20videos/Product%20video's/VictronConnect/16×9/EN_VictronConnect.mp4) Preguntas y respuestas ¿Puedo conectar dos o más inversores en paralelo? Sí, hasta 12 dispositivos a través de VE.Can, con terminadores en ambos extremos. Los ajustes deben ajustarse por dispositivo; VictronConnect no los sincroniza. ¿Puedo conectar un generador o alimentación de la red al inversor? No, la salida de CA nunca debe conectarse a otra fuente de CA. Solo se permiten inversores fotovoltaicos de seguimiento de red en la salida. ¿Puedo usar inversores fotovoltaicos acoplados a CA existentes? Sí, a través del cambio de frecuencia contribuyen a cargar el banco de baterías, pero no completamente: la carga se detiene alrededor del 95%. El MPPT interno es necesario para la carga completa. ¿Qué tipo de protección de corriente residual puedo aplicar a la salida? Un interruptor de circuito de corriente residual tipo A. El neutro está conectado internamente a la carcasa a través de un relé de tierra. ¿Puedo conectar el inversor a un Cerbo GX a través de VE.Direct? No, un dispositivo GX solo funciona a través de VE.Can. VE.Direct está diseñado para un GlobalLink 520 o una interfaz VE.Direct a USB. ¿Cuánto margen debo dejar en el voltaje fotovoltaico? Victron recomienda un margen del 10% en el Voc en climas fríos. Superar los 450 V daña el MPPT y no está cubierto por la garantía. ¿Le gustaría saber cómo se integra este inversor en su sistema aislado o cuál es la mejor manera de conectar los paneles fotovoltaicos y el banco de baterías? No dude en contactarnos; estaremos encantados de ayudarle a planificar la instalación completa. Contacte con Top Systems (https://www.top.systems/nl/contact/). Especificaciones Tensión de la batería: 48 V (rango CC: 38-62 V) Potencia continua a 40 °C / 65 °C: 4500 W / 3000 W Potencia continua a 25 °C: 4600 W a 46 V, 5200 W a 52 V Potencia pico: 9000 W (3 s), 7000 W (4 min) Tensión de salida: 230 V CA ±2 %, 50 Hz ±0,1 % (ajustable a 240 V CA / 60 Hz) Corriente máxima de salida continua: 25 A Seguidores MPPT: 2 x 3000 W, total 6000 W Tensión máxima fotovoltaica: 450 V Rango MPPT / tensión de arranque: 65-450 V / 120 V Corriente máxima fotovoltaica por seguidor: 12 A (corriente de cortocircuito: 16 A) Corriente máxima de carga 100 A (PV y PV acoplado a CA combinados) Absorción / flotación 57,6 V / 55,2 V (ajustable, 36-60 V) Voltaje bajo de batería apagado / encendido 37,2 V / 43,6 V (ajustable) Eficiencia 96,5 % a 1 kW, 94 % a 5 kW Consumo en vacío 20 W Paralelo / Trifásico Máx. 12 dispositivos, máx. 4 por fase Comunicación 2x VE.Can, VE.Direct, Bluetooth Relé programable 4 A hasta 35 V CC, 1 A hasta 70 V CC Entradas programables 2 (analógicas/digitales) Encendido/apagado remoto Sí Sensor de temperatura de la batería Incluido Conexión de la batería Tornillos M8 Conexión PV MC4 (2x positivo, 2x negativo) Conexión CA Terminales de tornillo 10 mm² (6 AWG) Temperatura de funcionamiento -40 a +65 °C, refrigeración por ventilador Humedad Máx. 95%, sin condensación Altitud máxima 2000 m Carcasa Acero, IP21, clase de protección I Dimensiones (alto x ancho x profundidad) 425 x 440 x 125 mm Peso 11 kg Seguridad EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 EMCEN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 Estaremos encantados de proporcionarle más información sobre este producto. Póngase en contacto con nosotros
