Panel solar rígido SGM-115Wp

Panel solar rígido SGM-115Wp

Panel solar rígido SGM-115Wp

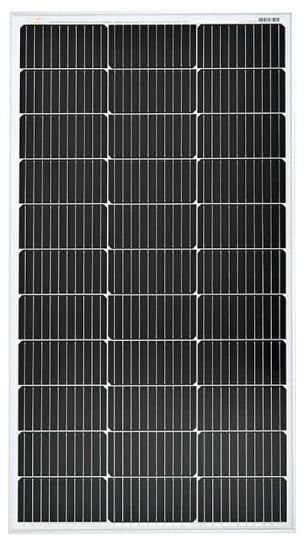

Panel rígido compacto para techos de autocaravanas, barcos, casas pequeñas o cobertizos, precisamente donde el espacio disponible en el techo es limitado. El diseño estrecho se ajusta entre escotillas y claraboyas, y la estructura de celdas tipo teja limita la pérdida de luz difusa. También adecuado como extensión. Celdas monocristalinas tipo teja El panel está construido con 33 celdas monocristalinas de grado A de 168 mm en una configuración tipo teja (3 x 11). Las celdas se superponen y están conectadas en el frente sin barras colectoras, lo que permite que una mayor superficie activa de celda quepa dentro de las mismas dimensiones. La eficiencia de la celda es del 22,8 %. Propiedades eléctricas * Potencia pico 115 Wp con una tolerancia de potencia de ±3 % * 22,6 V y 5,09 A a potencia máxima, 26,4 V de voltaje de circuito abierto y 5,34 A de corriente de cortocircuito * Coeficiente de temperatura de potencia −0,38 %/°C * Voltaje máximo del sistema 1000 V CC (IEC) Conecte el panel a un controlador de carga MPPT. Esto convierte la tensión más alta del panel a la tensión de carga de un banco de baterías de 12 V y extrae el máximo rendimiento del panel incluso con baja irradiancia. La conexión de varios paneles en serie o en paralelo amplía el sistema dentro de los límites del controlador de carga seleccionado. Caja de conexiones y cableado: La caja de conexiones tiene clasificación IP65 y contiene dos diodos de derivación que limitan la pérdida de potencia cuando parte del panel está a la sombra. Se incluye de serie un cable de conexión de 900 mm y 4 mm² con conectores compatibles con MC4, lo que permite integrar el panel directamente en el cableado MC4 existente. Instalación: El marco de aluminio anodizado permite la instalación mediante tornillos o adhesivos. En techos metálicos y de plástico, los paneles se suelen pegar con soportes y deflectores, sin necesidad de perforar el techo más allá de la necesaria para el cable. En superficies planas o techos a dos aguas, se suele utilizar un kit de montaje con raíles. Condiciones de trabajo, certificación y garantía * Temperatura de funcionamiento de −40 a +85 °C * Certificación CE, RoHS y FCC * 10 años de garantía del producto Disponible para pedido directo * Esquinas de montaje solar Solara HSE/W (4 piezas blancas) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-solar-montage-hoeken-hse-w-wit-4st.html) – SOLAR0095475 * Esquinas de montaje solar Solara de aluminio (4) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-solar-montage-hoeken-alu-4.html) – SOLAR0095484 * Spoiler de montaje solar Solara HSE/Z (4 piezas negras) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-solar-montage-spoiler-hse-z-zwart-4st.html) – SOLAR0095552 * Solara de paso para techo DD1/W (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-dakdoorvoer-dd1-w.html) – SOLAR0095480 * Solara de paso para techo DD2/W (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-dakdoorvoer-dd2-w.html) – SOLAR0095481 * Solara de paso para techo DD2/S (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-dakdoorvoer-dd2-s.html) – SOLAR0095510 * Adhesivo de construcción Sikaflex 552 AT blanco (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/sikaflex-552-at-constructielijm-wit-buitentoepassingen-inhoud.html) – SOLAR0092525 * Activador Sika-205 transparente, 30 ml (https://shop.top.systems/zonnestroom/accessories-solarpanels/sika-aktivator-205-transparant-content-30-milliliter.html) – SOLAR0092533 * Juego de conectores Staubli MC4 (macho y hembra) (https://shop.top.systems/zonnestroom/accessories-solarpanels/staubli-mc4-connector-set-male-en-female.html) – SOLAR0095486 * Juego de montaje Blubase Set C en blanco (https://shop.top.systems/zonnestroom/accessories-solarpanels/blubase-set-c-montageset-blank.html) – SOLMON000210 * Blubase Set D extensión set blank (https://shop.top.systems/zonnestroom/accessories-zonnepanelen/blubase-set-d-buitensset-blank.html) – SOLMON000211 * TopSolar cable 4 mm² 5 m MC4 macho/hembra (https://shop.top.systems/zonnestroom/artikelen-zonnepanelen/topsolar-kabel-4mm-5m-mc4-male-female.html) – KABSOL000405 * TopSolar cable 4 mm² 10 m MC4 macho/hembra (https://shop.top.systems/zonnestroom/accessories-solar-panels/topsolar-kabel-4mm-10m-mc4-male-female.html) – KABSOL000430 * Victron SmartSolar MPPT 75/15 (12/24V) (https://shop.top.systems/smartsolar-mppt-75-15.html) – SCC075015060R Productos relacionados * Panel solar 120BB Full Black 120 W (https://shop.top.systems/zonnestroom/zonnepanelen/zonnepanel-120bb-full-black-120-watt.html) – SOLAR5005038 * Panel solar LE-M2-120W (https://shop.top.systems/zonnestroom/zonnepanelen/zonnepanel-le-m2-120w-1140-x-580-x-4-mm.html) – SOLAR5005039 * Juego de conectores Staubli MC4 EVO2 (macho y hembra) (https://shop.top.systems/zonnestroom/artikelen-zonnepanelen/staubli-mc4-evo2-connector-set-male-en-female.html) – SOLAR0096486 * Divisor en Y Staubli 2x hembra 1x macho MC4 (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/staubli-y-splitter-2x-female-1x-male-mc4.html) – SOLAR0095491 Documentación * Hoja de datos SGM-115W (inglés) (https://shop.top.systems/_clientfiles/Documents/Datasheets/SOLAR5005037_Zonnepaneel-110Wp-shingled-Mono-1080x510x30mm.pdf) El fabricante no publica documentación en neerlandés ni un plano de dimensionamiento independiente para este modelo. ¿Tiene dudas sobre el número de paneles, la sección transversal del cable o el controlador de carga MPPT adecuado para su instalación? Nuestros especialistas estarán encantados de calcular su configuración con usted y asesorarle sobre el montaje y la perforación del tejado. Contáctenos a través de top.systems/nl/contact (https://www.top.systems/nl/contact/). Especificaciones: Potencia máxima (Pmax): 115 Wp Voltaje a potencia máxima (Vmp): 22,6 V Corriente a potencia máxima Potencia (Imp) 5,09 A Tensión en circuito abierto (Voc) 26,4 V Corriente de cortocircuito (Isc) 5,34 A Tolerancia de potencia ±3 % Tipo de celda: Monocristalina superpuesta, grado A, 168 mm Número de celdas: 33 (3 x 11) Eficiencia de la celda: 22,8 % Coeficiente de temperatura de potencia: −0,38 %/°C Coeficiente de temperatura de tensión: −0,36 %/°C Coeficiente de temperatura de corriente: 0,007 %/°C Tensión máxima del sistema: 1000 V CC (IEC) Caja de bornes: IP65, 2 diodos de derivación Conexión: Cable de 900 mm, 4 mm², compatible con MC4 Temperatura de funcionamiento: −40 a +85 °C Dimensiones (L x An x Al): 1195 x 545 x 35 mm Peso: 5,9 kg Certificación: CE, RoHS, FCC Garantía: 10 años
