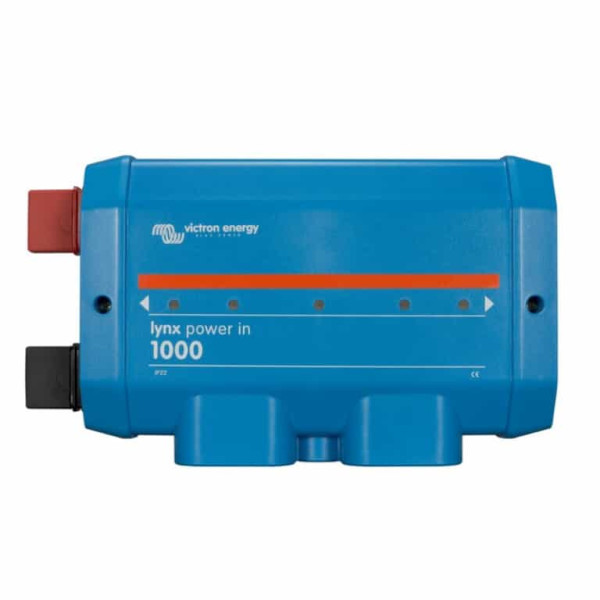

Victron Lynx Power en aplicaciones M10 Adecuado para grandes bancos de baterías de 12, 24 y 48 V en yates, autocaravanas, vehículos comerciales y almacenamiento de energía. Reemplaza las barras colectoras separadas con un riel transparente y expandible y se conecta directamente a Lynx Distributor, Lynx Shunt VE.Can y Lynx Smart BMS con rieles M10. Barra colectora de CC modular La carcasa contiene un riel de distribución positivo y uno negativo hechos de cobre estañado (8 x 30 mm). Cada riel tiene cuatro terminales M8 para baterías, cargadores o cargas, además de una conexión a tierra en el riel negativo. Se pueden conectar varios módulos en serie para formar un único riel continuo con más puntos de conexión. 1000 A continuos a 9 a 60 VCC * Corriente nominal de 1000 A continuos, igual que todos los demás módulos Lynx * 12 kW a 12 V, 24 kW a 24 V y 48 kW a 48 V de tensión del sistema * Al combinar varios módulos Lynx, se aplica el valor de corriente más bajo de la serie. Versión M10: donde M10 se refiere exclusivamente a los pernos de acoplamiento entre los módulos Lynx. Las conexiones para cables y fusibles son M8 en ambas versiones. Los módulos M10 no se pueden acoplar directamente a los módulos M8 y viceversa. Fusibles: Este módulo no contiene fusibles ni portafusibles. Todas las baterías, cargadores y consumidores conectados deben tener fusibles externos. La suma de los valores de todos los fusibles no debe exceder el valor de corriente del módulo Lynx con la menor capacidad de carga. Si necesita conexiones con fusibles en el propio riel, elija un distribuidor Lynx o una entrada de alimentación Lynx Clase T. Instalación: * El frontal se abre con dos tornillos. Tapa roja en el polo positivo, negra en el negativo. * Terminales de cable M8, con arandela, arandela elástica y tuerca en el orden correcto. * Par de apriete: Pernos M10: 33 Nm (17 Nm para números de serie anteriores a HQ2340XXXX), tuercas M8: 14 Nm. * Separadores de cable con bisagra o extraíbles; retire el pasador separador para diámetros de cable superiores a 10 mm. * Montaje en cualquier orientación mediante orificios de montaje de 5 mm; incluye adhesivos para montaje invertido. Parte del sistema de distribución Lynx. El sistema de distribución Lynx es un sistema de rieles modular para conexiones de CC, distribución, fusibles, monitorización de baterías y gestión de baterías de litio. Este módulo es el bloque de construcción sin fusibles y también puede utilizarse de forma independiente cuando no se requiere la monitorización o gestión de la batería. Cuando se utilice junto con un Lynx Shunt VE.Can o un Lynx Smart BMS, conecte siempre el banco de baterías a la izquierda y el sistema de CC a la derecha para garantizar que el estado de carga se calcule correctamente. Documentación * Manual de Lynx Power In M8 y M10 (NL, PDF) (https://www.victronenergy.com/upload/documents/Lynx_Power_In/24532-Lynx_Power_In_Manual-pdf-nl.pdf) * Manual de Lynx Power In M8 y M10 (EN, PDF) (https://www.victronenergy.com/upload/documents/Lynx_Power_In/24532-Lynx_Power_In_Manual-pdf-en.pdf) * Manual en línea de Lynx Power In M8 y M10 (EN, HTML5) (https://www.victronenergy.com/media/pg/Lynx_Power_In/en/index-en.html) * Dimensiones de Lynx Power In (M10) (PDF) (https://www.victronenergy.com/upload/documents/Lynx-Power-In(M10).pdf) * Dimensiones 3D de Lynx Power In (M10) (PDF) (https://www.victronenergy.com/upload/documents/Lynx-Power-In(M10)-3D.pdf) * Modelo 3D Lynx Power In (M10) (STEP) (https://www.victronenergy.com/upload/documents/Dimension-Drawing-Lynx-Power-In(M10)-3D.STEP) * Declaración CE Lynx DC distribution (PDF) (https://www.victronenergy.com/upload/documents/Lynx-DC-distribution-2023-08-28.pdf) * Certificado ISO 9001 Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Wiring Unlimited, libro sobre cableado y fusibles (EN, PDF) (https://www.victronenergy.com/upload/documents/Wiring-Unlimited-EN.pdf) ¿Tiene dudas sobre la estructura de su sistema de distribución Lynx, la elección entre M8 y M10, o la protección con fusibles externos? Nuestros especialistas estarán encantados de calcular su configuración con usted y ayudarle a planificar la instalación completa de CC. Contáctenos (https://www.top.systems/nl/contact/). Especificaciones Rango de tensión: 9 – 60 V CC Corriente nominal: 1000 A continua Acoplamiento del módulo: M10 Conexiones de cable y fusible: M8 Conexiones: 4 por carril, más conexión a tierra Fusibles internos: Ninguno; se requiere protección con fusible externo Material del carril de distribución: Cobre estañado Dimensiones del carril de distribución (alto x ancho): 8 x 30 mm Par de apriete M10: 33 Nm (17 Nm para números de serie anteriores a HQ2340XXXX) Par de apriete M8: 14 Nm Material de la carcasa: ABS Dimensiones (alto x ancho x profundidad): 290 x 170 x 80 mm Peso: 2,1 kg Clase de protección: IP22 Temperatura de funcionamiento: -40 °C a +60 °C Temperatura de almacenamiento: -40 °C a +60 °C Humedad: Máx. 95 %, sin condensación Garantía: 5 años Estaremos encantados de proporcionarle más información sobre este producto. Por favor, contáctenos contacto Únete a nosotros.
