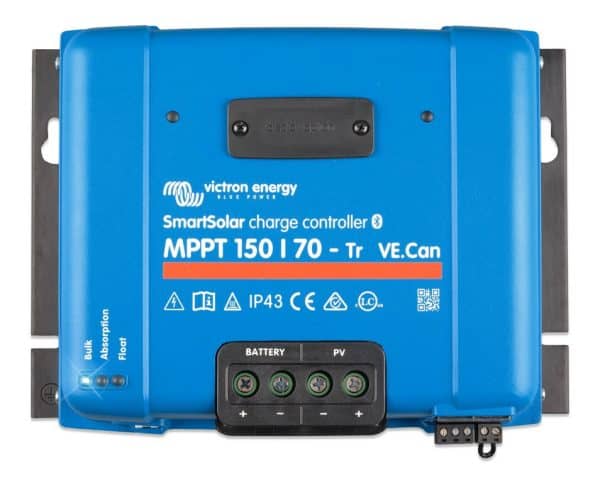

Victron SmartSolar MPPT 150/70-Tr VE.Can (12/24/48 V)
Victron SmartSolar MPPT 150/70-Tr VE.Can (12/24/48V) Para instalaciones de energía solar a bordo o en el sitio de mayor tamaño donde varios controladores de carga necesitan trabajar juntos como un solo sistema. Hasta 25 unidades sincronizadas a través de VE.Can, con lectura inalámbrica y conexión a un dispositivo GX y al portal VRM. VE.Can para operación paralela sincronizada Dos puertos VE.Can permiten que hasta 25 controladores de carga operen en paralelo sincronizado: pasan por la misma fase de carga juntos y cambian simultáneamente de carga rápida a absorción y flotación. A través de VE.Can, el controlador también se comunica directamente con un dispositivo GX y con baterías que admiten el protocolo. La última unidad en la cadena termina con un terminador. Bluetooth integrado Bluetooth Smart está integrado; no se requiere dongle. Con VictronConnect en un teléfono inteligente, tableta o computadora portátil, puede leer el rendimiento de corriente, el voltaje de la batería y el estado de carga, cambiar configuraciones y recuperar el historial de los últimos treinta días. Las actualizaciones de firmware se realizan a través de la misma aplicación. Se pueden conectar de forma inalámbrica hasta diez unidades. MPPT ultrarrápido con detección de sombras. El algoritmo MPPT ultrarrápido monitorea continuamente el voltaje y la corriente del campo del panel y mantiene el punto de máxima potencia, incluso con una cobertura de nubes que cambia rápidamente. En caso de sombreado parcial, se producen múltiples picos de potencia en la curva de voltaje; la detección de sombras avanzada busca activamente el pico más alto. Eficiencia máxima del 98%. Valores de potencia y conexión * Corriente de carga máxima 70 A * Selección automática 12, 24 o 48 V; 36 V ajustable manualmente * Potencia nominal fotovoltaica: 1000 W a 12 V, 2000 W a 24 V, 3000 W a 36 V y 4000 W a 48 V * Tensión máxima en circuito abierto fotovoltaico: 150 V absolutos (condiciones más frías), 145 V al arrancar y durante el funcionamiento * Corriente máxima en cortocircuito fotovoltaico: 50 A * Terminales fotovoltaicos y de batería de hasta 35 mm² / AWG2 * Autoconsumo: <35 mA a 12 V y <20 mA a 48 V Carga adaptativa y BatteryLife El controlador de carga funciona con un algoritmo de carga adaptativa multietapa con ocho perfiles de batería preprogramados y un perfil totalmente configurable por el usuario. El tiempo de absorción se determina según la tensión de la batería al arrancar. El algoritmo BatteryLife ajusta el umbral de carga diariamente cuando la batería no alcanza la carga completa. Compensación de temperatura: -16, -32, -48 o -64 mV/°C, según la tensión del sistema. Relé programable y control remoto. El relé DPST programable (CA 4 A hasta 240 V CA, CC 4 A hasta 35 V CC y 1 A hasta 60 V CC) se puede utilizar, entre otras cosas, para una alarma de generador o para conmutar una carga de descarga. Además, dispone de una conexión remota bipolar de encendido/apagado, por ejemplo, para el control desde un sistema de gestión de baterías mediante el cable remoto de encendido/apagado no inversor VE.Direct (ASS030550320) (https://shop.top.systems/installatie/kabels/remote-control/victron-ve-direct-non-inverting-remote-on-off-cable.html). Lectura en el propio dispositivo. El controlador dispone de una abertura para conectar la pantalla enchufable SmartSolar opcional (SCC900650010) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCC900650010), que permite leer el rendimiento, el voltaje de la batería y la fase de carga directamente en el dispositivo sin necesidad de un teléfono inteligente o un panel. Instalación y entorno * Protegido contra polaridad inversa fotovoltaica, cortocircuito de salida y sobretemperatura * Clase de protección IP43 para la electrónica e IP22 para el área de conexión * Temperatura de funcionamiento de -30 a +60 °C, potencia máxima hasta 40 °C * Altura máxima de instalación 5000 m, potencia máxima hasta 2000 m * Se puede blindar de forma segura con el MPPT WireBox-L Tr (SCC950300210) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/victron-mppt-wirebox-l-tr-150-60-70-250-60-70.html) Se puede pedir directamente * Victron MPPT WireBox-L Tr 150-60/70 y 250-60/70 (SCC950300210) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/victron-mppt-wirebox-l-tr-150-60-70-250-60-70.html) * Cable Topsolar rojo 6 mm² por metro (KABSOL000007) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000007) * Cable Topsolar negro 6 mm² por metro (KABSOL000008) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000008) * Cable solar 6 mm² 3 metros MC4 macho/hembra (SCA000300100) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCA000300100) * Cable solar 6mm² 5 metros MC4 macho/hembra (SCA000500100) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCA000500100) * Más accesorios en la categoría Accesorios para paneles solares (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/) Productos relacionados * Victron SmartSolar MPPT 150/70-MC4 VE.Can (SCC115070511) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-150-70-mc4-ve-can-12-24-36-48v.html) — mismo controlador con conectores MC4 * Victron SmartSolar MPPT 150/85-Tr VE.Can (SCC115085411) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-150-85-tr-ve-can-12-24-36-48v.html) — misma versión con corriente de carga de 85 A * Victron SmartSolar MPPT 150/70-Tr (SCC115070211) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-150-70-tr-12-24-48v.html) — sin VE.Can * La gama completa se puede encontrar en la categoría Inversores para paneles solares (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/) Documentación * Manual SmartSolar MPPT 150/70 a 250/100 VE.Can (PDF, NL) (https://www.victronenergy.com/upload/documents/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/29694-MPPT_solar_charger_manual-pdf-nl.pdf) * Manual SmartSolar MPPT 150/70 a 250/100 VE.Can (HTML, EN) (https://www.victronenergy.com/media/pg/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/en/index-en.html) * Manual SmartSolar MPPT 150/70 a 250/100 VE.Can (PDF, EN) (https://www.victronenergy.com/upload/documents/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/29694-MPPT_solar_charger_manual-pdf-en.pdf) * Hoja de datos Controlador de carga SmartSolar MPPT 150/70 a 150/100 VE.Can (NL) (https://www.victronenergy.com/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-150-70-up-to-150-100-VE.Can-NL.pdf) * Hoja de datos del controlador de carga SmartSolar MPPT 150/70 hasta 150/100 VE.Can (EN) (https://www.victronenergy.com/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-150-70-up-to-150-100-VE.Can-EN.pdf) * Hoja de datos del controlador de carga BlueSolar y SmartSolar MPPT – Descripción general (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-and-SmartSolar-charge-controller-overview-EN.pdf) * Dibujo dimensional del SmartSolar MPPT 150-250V 70A Tr VE.Can (PDF) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-150-250-70-Tr-VE.Can-(L).pdf) * Dibujo de dimensionamiento SmartSolar MPPT 150-250V 70A Tr VE.Can (3D) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-150-250-70-Tr-VE.Can-(L)-3D.pdf) * Dibujo de dimensionamiento SmartSolar MPPT 150-250V 70A Tr VE.Can (STP) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-150-250-70-Tr-VE.Can-(L)-3D.STEP) * Declaración de conformidad UE SmartSolar MPPT 150/70 Tr, Tr VE.Can y MC4 VE.Can (https://www.victronenergy.com/upload/documents/Smartsolar-MPPT-150-70-Tr-&-Tr-VE.Can-&-MC4-VE-Can-EU-DOC-RED.pdf) * Certificado RED EN 300 328 – SmartSolar MPPT 150/70-Tr VE.Can (https://www.victronenergy.com/upload/documents/Certificate-RED-EN-300-328-SmartSolar-MPPT-150-70-Tr-VE.Can.pdf) * Certificado CB IEC 62109-1 – SmartSolar MPPT 150/45 a 250/70 VE.Can (https://www.victronenergy.com/upload/documents/Certificate-CB-17PP231-IEC-62109-1-SmartSolar-MPPT-150-45-up-to-250-70-VE.Can.pdf) * Certificado de conformidad UL 1741 y CSA C22.2 (https://www.victronenergy.com/upload/documents/Certificate-of-Compliance,-UL-1741-and-CSA-C22.2,-all-BlueSolar-&-SmartSolar-MPPTs-up-to-150-100.pdf) * Declaración de conformidad UK PSTI SmartSolar MPPT Tr, MC4 y VE.Can (https://www.victronenergy.com/upload/documents/SmartSolar-MPPT-Tr,MC4-and-VE-CAN-03-2024.pdf) * VE.Direct Protocolo (https://www.victronenergy.com/upload/documents/VE.Direct-Protocol-3.34.pdf) * Información técnica: comunicación de datos con productos Victron Energy (https://www.victronenergy.com/upload/documents/Technical-Information-Data-communication-with-Victron-Energy-products_EN.pdf) Vídeos * Controladores de carga MPPT de Victron (EN) (https://www.victronenergy.com/upload/documents/Promo%20videos/Ad%20videos/MPPT/16×9/EN_MPPT.mp4) * ¿Sabías que... por qué el controlador de carga MPPT comienza 5 Vdc por encima del voltaje de la batería? (https://www.youtube.com/watch?v=EVAvRs32TiE) * ¿Sabías que? – Activar una carga de descarga cuando tus baterías estén llenas (https://www.youtube.com/watch?v=dT89QtG2pS4) * ¿Sabías que? – ¿Cómo crear un perfil de batería para baterías que no sean Victron? (https://youtu.be/QG4-TYcIY30) * ¿Sabías que? – ¿Cómo cambiar el nombre del dispositivo? (https://youtu.be/2L4nzNwep7g) Contacto ¿Te gustaría saber cuántos paneles puedes conectar a este controlador, o cómo vincular varios controladores de carga a través de VE.Can? Nuestros especialistas estarán encantados de calcularlo por ti y ayudarte con el montaje, el cableado y la monitorización. Contáctanos a través de top.systems/nl/contact (https://www.top.systems/nl/contact/). Especificaciones Voltaje de la batería 12, 24 o 48 V automático; 36 V manual Corriente de carga máxima 70 A Potencia fotovoltaica nominal 12 V 1000 W Potencia fotovoltaica nominal 24 V 2000 W Potencia fotovoltaica nominal 36 V 3000 W Potencia fotovoltaica nominal 48 V 4000 W Tensión máxima de circuito abierto fotovoltaico 150 V máximo absoluto; 145 V al inicio y en funcionamiento Máx. Corriente de cortocircuito fotovoltaico: 50 A Eficiencia máxima: 98 % Autoconsumo: 12 V: <35 mA / 48 V: <20 mA Algoritmo de carga adaptativo multietapa, ocho perfiles preprogramados o definidos por el usuario Absorción de tensión de carga: 14,4 / 28,8 / 43,2 / 57,6 V Flotante de tensión de carga: 13,8 / 27,6 / 41,4 / 55,2 V Ecualización de tensión de carga: 16,2 / 32,4 / 48,6 / 64,8 V Compensación de temperatura: -16 / -32 / -48 / -64 mV/°C Protección: polaridad inversa fotovoltaica, cortocircuito de salida, sobretemperatura Comunicación de datos: 2 puertos VE.Can, VE.Direct y Bluetooth integrado Encendido/apagado remoto: sí, conexión bipolar Relé programable DPST CA 4 A hasta 240 V CA, CC 4 A hasta 35 V CC y 1 A hasta 60 V CC Funcionamiento en paralelo sincronizado a través de VE.Can, máx. 25 unidades Terminales PV y de batería 35 mm² / AWG2 Clase de protección IP43 (electrónica), IP22 (área de conexión) Temperatura de funcionamiento -30 a +60 °C (potencia máxima hasta 40 °C) Humedad 95 %, sin condensación Altitud máxima 5000 m (potencia máxima hasta 2000 m) Grado de contaminación PD3 Color azul (RAL 5012) Dimensiones (alto x ancho x profundidad) 185 x 250 x 95 mm Peso 3 kg Normas de seguridad EN/IEC 62109-1, UL 1741, CSA C22.2 EAN 8719076050322 Estaremos encantados de proporcionarle más información sobre este producto. Por favor, contáctenos
