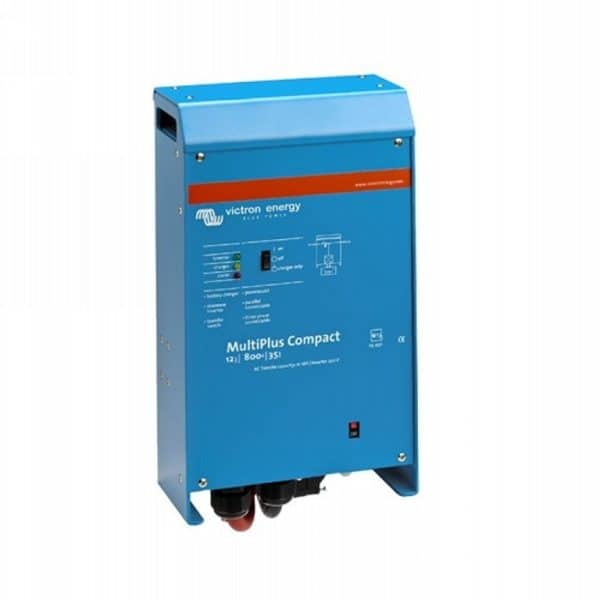

MultiPlus 12/800/35-16 Compact
MultiPlus 12/800/35-16 : Applications compactes pour camping-cars, petits yachts et fourgons utilitaires où l'espace d'installation est limité. Fournit 700 W en continu et 1 600 W en crête à partir d'une batterie 12 V, charge à 35 A et prend le relais en 20 millisecondes en cas de coupure de courant. Câbles de batterie inclus. Onduleur à onde sinusoïdale pure avec fonction UPS. En cas de panne du réseau électrique, de l'alimentation de quai ou d'un générateur, l'onduleur s'allume automatiquement et prend le relais de la charge connectée. Cette mise en marche s'effectue en 20 millisecondes, permettant ainsi aux ordinateurs et autres appareils électroniques de continuer à fonctionner sans interruption. * 800 VA / 700 W en continu à 25 °C, 650 W à 40 °C, 400 W à 65 °C * Puissance de crête de 1 600 W pour les charges à fort courant d'appel * 230 V CA ±2 %, 50 Hz ±0,1 %, réglable à 60 Hz * Protection contre les courts-circuits, les surcharges et la surchauffe Chargeur de batterie adaptatif à 4 phases La sortie principale charge le parc de batteries avec un maximum de 35 A via un logiciel de charge adaptatif : charge rapide, absorption et maintien de charge, complétée par une quatrième phase pour la charge d'entretien à long terme. Une deuxième batterie est chargée via la sortie de charge d'entretien séparée de 4 A. * Absorption : 14,4 V, maintien de charge : 13,8 V, mode stockage : 13,2 V * Connexion pour capteur de température de batterie * Plage d'entrée CA du chargeur : 187 – 265 V CA, 45 – 65 Hz PowerControl : Utilisez un panneau de commande pour régler la puissance maximale du générateur ou du réseau électrique. Le courant de charge est automatiquement réduit dès que d'autres consommateurs utilisent la puissance disponible, afin d'éviter toute surcharge du réseau. Assistance électrique : en cas de pic de consommation ponctuel, la puissance de la batterie compense immédiatement l'insuffisance de puissance du réseau ou du générateur. Dès que la charge diminue, le surplus est réutilisé pour recharger la batterie. Fonctionnement en parallèle et triphasé : plusieurs unités identiques peuvent être connectées en parallèle pour une puissance supérieure. Trois unités identiques peuvent être configurées en système triphasé, configurable via VE.Bus Quick Configure et VE.Bus System Configurator. Faible consommation à vide : mode recherche et AES. La consommation à vide est de 8 W. En mode recherche, elle tombe à 2 W : l'onduleur s'active brièvement et reste actif tant que le courant de sortie est supérieur au seuil défini. En mode AES (Automatic Economy Switch), la consommation descend à 5 W grâce à la réduction de la largeur de la courbe de tension sinusoïdale. L'AES fonctionne uniquement en mode autonome et ne peut pas être configuré à l'aide de commutateurs DIP. Relais programmable Configuré par défaut comme relais d'alarme pour alarme ou pré-alarme, par exemple en cas de température excessive, d'ondulation de tension excessive à l'entrée ou de tension de batterie faible. Peut également être configuré pour la protection contre les sous-tensions CC ou le démarrage/arrêt d'un générateur. Capacité de commutation : 230 V/4 A CA, 4 A jusqu'à 35 V CC et 1 A jusqu'à 60 V CC. Configuration Pour une installation autonome, les paramètres peuvent être modifiés en quelques minutes à l'aide des commutateurs DIP. Pour tous les autres paramètres, utilisez VE.Configure via l'interface MK3-USB ou VictronConnect avec le dongle VE.Bus Smart. Les applications hors réseau, raccordées au réseau et d'autoconsommation sont configurées avec des assistants. Surveillance et contrôle à distance. Associé à un centre de communication GX, vous pouvez surveiller et exploiter le système localement via le réseau local (LAN) ou à distance via Internet, à l'aide de l'application gratuite et du portail VRM – Victron Energy (https://vrm.victronenergy.com/landingpage). L'accès se fait depuis un smartphone, une tablette, un ordinateur portable ou un PC, et les paramètres peuvent également être ajustés à distance. Connexions et installation * Câbles de batterie de 1,5 mètre inclus * Connexion 230 V CA via connecteur G-ST18i * Boîtier en aluminium, indice de protection IP20, degré de pollution 2, OVC III * Connexion marche/arrêt à distance et port VE.Bus * Température de fonctionnement : -40 à +65 °C, refroidissement par ventilateur Disponible à la commande directe * Dongle Victron VE.Bus Smart – ASS030537010 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) * Commande numérique multifonction Victron 200/200 A – REC020005010 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) * Commande numérique multifonction Victron 200/200 A GX (90º) – DMC000200010R – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) * Victron Cerbo GX MK2 – BPP900450110 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) * Victron Ekrano GX – BPP900480100 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900480100) * Victron SmartShunt 500A/50mV – SHU050150050 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHU050150050) * Porte-fusible MEGA 2xM8 – ZEKHD0000200 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000200) * Fusible LittelFuse 150A MEGA (12-24V) – ZEKLFM000150 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKLFM000150) * Capuchon isolant rouge 25 mm² – ISKP220N4V02 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP220N4V02) * Capuchon isolant noir 25 mm² – ISKP220N4V14 – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP220N4V14) * Moniteur d'isolation TS Enovations IMD3 – SHP302501450-C – voir le produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) Produits associés * MultiPlus 12/1200/50-16 Compact – CMP122120000 – voir le produit (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-1200-50-16-compact.html) * MultiPlus 12/1600/70-16 Compact – CMP122160000 – voir le produit (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-1600-70-16-compact.html) Documentation * Fiche technique Onduleur/Chargeur MultiPlus 800 VA – 5 kVA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-inverter-charger-800VA-5kVA-EN-.pdf) * Manuel MultiPlus Compact (NL, EN, FR, DE) (https://www.victronenergy.com/Manuals/PhoenixMulti/NLMultiCompact.pdf) * Présentation de Manuels MultiPlus Compact chez Victron Energy (https://www.victronenergy.com/manuals-per-product?productid=147) * Certificat ISO 9001 (EN) de Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Besoin d'aide pour choisir le fusible adapté, la longueur du câble ou pour l'intégration à un système VE.Bus existant ? Nos spécialistes produits sont à votre disposition pour calculer votre installation et vous accompagner dans l'élaboration d'un centre de communication GX ou d'une unité de plus grande capacité. Contactez-nous (https://www.top.systems/nl/contact/). Spécifications Puissance de sortie continue à 25 °C : 800 VA / 700 W Puissance de sortie continue à 40 °C : 650 W Puissance de sortie continue à 65 °C : 400 W Puissance de crête : 1 600 W Tension de la batterie : 12 V Courant de charge du banc de batteries : 35 A Courant de charge de la batterie de démarrage : 4 A Inversion de polarité : 16 A PowerControl / PowerAssist : Oui Plage de tension d'entrée de l'onduleur : 9,5 – 17 V CC Tension de sortie : 230 V CA ±2 % Fréquence de sortie : 50 Hz ±0,1 %, réglable à 60 Hz Rendement maximal : 92 % Consommation à vide : 8 W Consommation à vide en mode AES : 5 W Consommation à vide en mode recherche : 2 W Plage de tension d'entrée CA de l'onduleur : 187 – 250 V CA, 50/60 Hz Plage de tension d'entrée CA du chargeur : 187 – 265 V CA, 45 – 65 Hz Tension d'absorption : 14,4 V ; tension de maintien : 13,8 V ; tension de stockage : 13,2 V ; capteur de température de la batterie : oui ; relais programmable : oui, 230 V/4 A CA ; 4 A jusqu'à 35 V CC ; 1 A jusqu'à 60 V CC Marche/arrêt à distance : Oui Sortie auxiliaire : Non présente Connexion batterie : Câbles de batterie de 1,5 mètre Connexion 230 V CA : Connecteur G-ST18i Température de fonctionnement : -40 à +65 °C, refroidissement par ventilateur Humidité : Maximum 95 %, sans condensation Altitude maximale : 2 000 m Boîtier : Aluminium, bleu RAL 5012 Indice de protection : IP20, degré de pollution 2, OVC III Dimensions (H x L x P) : 375 x 214 x 110 mm Poids : 10 kg Sécurité : EN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1 Émissions/Immunité : EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 Véhicules routiers ECE R10-4 EAN 8719076065067 Nous serions ravis de vous fournir de plus amples informations sur ce produit. Veuillez nous contacter
