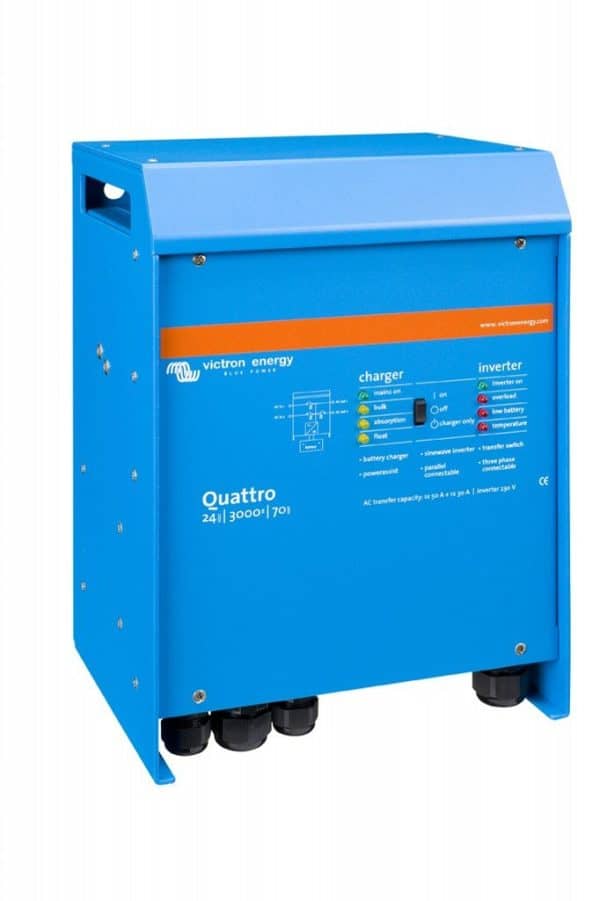

Quattro 24/3000/70-50/50

Quattro 24/3000/70-50/50

Quattro 24/3000/70-50/50 Applications : Modèle d'entrée de gamme avec deux entrées CA (alimentation à quai et générateur) sur un seul appareil, avec sélection automatique de la source et un débit de 2 x 50 A. Fournit 2400 W en continu et se recharge à 70 A – idéal pour les yachts, les camping-cars et les unités de travail mobiles. Onduleur, chargeur et double commutateur en un : Onduleur à onde sinusoïdale pure, chargeur adaptatif à quatre phases et deux commutateurs CA haute vitesse dans un seul boîtier en aluminium. La topologie en pont complet avec transformateur toroïdal est protégée contre les courts-circuits et la surchauffe en cas de surcharge ou de température ambiante élevée. Deux entrées CA avec commutateur intégré : Deux sources indépendantes peuvent être connectées, chacune avec sa propre limite de courant réglable et une capacité de débit de 50 A. L'appareil sélectionne automatiquement la source active par ordre de priorité. Deux sorties CA : La sortie principale est sans interruption. La sortie auxiliaire de 25 A est active uniquement tant qu'une tension alternative est présente sur l'une des entrées, ce qui convient aux utilisateurs ne devant pas décharger la batterie. La fonction PowerControl permet de limiter le courant par entrée CA. L'appareil se charge exclusivement avec le courant restant, évitant ainsi toute surcharge du réseau électrique ou du générateur. La fonction PowerAssist compense instantanément un manque de puissance du réseau ou du générateur grâce à la batterie. Dès que la charge diminue, le surplus est utilisé pour recharger la batterie. Charge : * Caractéristique adaptative à quatre étapes : charge rapide, absorption, maintien de charge, stockage, avec mode BatterySafe * Tensions de charge : 28,8 V (absorption), 27,6 V (maintien de charge), 26,4 V (stockage) * Batterie de service de 70 A, batterie de démarrage de 4 A avec charge d'entretien * Capteur de température de batterie inclus. Modes Recherche et AES : En mode Recherche, la consommation à vide passe de 20 W à 10 W. L'AES, quant à elle, réduit la consommation à 15 W en affinant la tension sinusoïdale ; elle est utilisable uniquement en configuration autonome. Trois relais programmables. Configurable en alarme générale, notification de sous-tension CC ou commande de démarrage/arrêt de générateur. Charge admissible : 230 V CA / 4 A, ou 4 A jusqu’à 35 V CC et 1 A jusqu’à 60 V CC. Fonctionnement en parallèle et triphasé. Jusqu’à six unités en parallèle, ou trois unités en configuration triphasée ; jusqu’à six groupes de trois en parallèle. Configuration via VE.Bus Quick Configure et VE.Bus System Configurator. Connexion : quatre boulons M8 (deux positifs et deux négatifs). Câbles de batterie non fournis ; section recommandée : 50 mm² ou 2 x 25 mm² pour des longueurs jusqu’à 5 mètres. Connexion CA par bornes à vis jusqu’à 13 mm². Surveillance et configuration : port VE.Bus pour le fonctionnement en parallèle et triphasé, la surveillance à distance et l’intégration système. Avec un appareil GX comme centre de communication, le système peut être surveillé localement et via Internet sur le portail VRM – Victron Energy (https://vrm.victronenergy.com) depuis un smartphone, une tablette, un ordinateur portable ou un PC. Peut être commandé directement avec ce produit : * Câble de batterie rouge 50 mm² par mètre — KABRD0105000 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0105000) — catégorie Câbles de batterie (https://shop.top.systems/installatie/kabels/accu/) * Câble de batterie noir 50 mm² par mètre — KABZW0105000 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0105000) — catégorie Câbles de batterie (https://shop.top.systems/installatie/kabels/accu/) * Câble de batterie rouge 25 mm² par mètre — KABRD0102500 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0102500) — Catégorie : Câbles de batterie (https://shop.top.systems/installatie/kabels/accu/) * Câble de batterie noir 25 mm² au mètre — KABZW0102500 — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0102500) — Catégorie : Câbles de batterie (https://shop.top.systems/installatie/kabels/accu/) * Cosse à sertir 50 mm² > M8 — PSKABOG00051 — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00051) — Catégorie : Cosses à sertir (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Cosse à sertir 25 mm² > M8 — PSKABOG00026 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00026) — catégorie Cosses à sertir (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Capuchon isolant rouge 35 / 50 mm² — ISKP222N4V02 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V02) — catégorie Capuchons isolants (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Capuchon isolant noir 35 / 50 mm² — ISKP222N4V14 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V14) — catégorie Bouchons isolants (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Bouchon isolant rouge 25 mm² — ISKP220N4V02 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP220N4V02) — catégorie Bouchons isolants (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Bouchon isolant noir 25 mm² — ISKP220N4V14 — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP220N4V14) — Catégorie : Capuchons isolants (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Porte-fusible Victron MEGA-fuse — CIP100200100 — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=CIP100200100) — Catégorie : Porte-fusibles (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Porte-fusible MEGA-fuse 2xM8 — ZEKHD0000200 — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000200) — Catégorie Porte-fusibles (https://shop.top.systems/beveiligen-Schakelen/fusehouders/) * Victron Digital Multi Control 200/200A — REC020005010 — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) — Catégorie Panneaux de commande (https://shop.top.systems/monitoring-control/controlpanels/) * Victron Digital Multi Control 200/200A GX (90º) — DMC000200010R — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) — catégorie Panneaux de commande (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Moniteur de batterie Victron BMV-702 — BAM010702000R — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) — catégorie Moniteurs de batterie (https://shop.top.systems/monitoring-controle/accumonitors/) * Moniteur de batterie Victron BMV-702 Noir — BAM010702200R — produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) — Catégorie : Moniteurs de batterie (https://shop.top.systems/monitoring-controle/accumonitors/) * Moniteur d'isolation TS Enovations IMD3 — SHP302501450-C — Produit (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) — Catégorie : Moniteurs d'isolation (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Produits associés * Quattro 24/5000/120-100/100 — QUA245021010 — Voir le produit (https://shop.top.systems/omvorm-laden/omvorm-laden-combi/quattro-24-5000-120-100-100.html) Documentation * Fiche technique Quattro 3 kVA – 15 kVA 230 V (NL) (https://www.victronenergy.nl/upload/documents/Datasheet-Quattro-3kVA-15kVA-NL.pdf) * Fiche technique Quattro 3 kVA – 15 kVA 230 V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Quattro-3kVA-15kVA-EN-.pdf) * Manuel Quattro 3k 50/50 A 230 V (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-Quattro-3k-50-50A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-.pdf) * Guide d'installation rapide Quattro 3000VA (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Quattro-12V-24V-48V-3000VA-230Vac-EN.pdf) * Dimensions MultiPlus/Quattro 12V 24V 48V 3000VA (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-12V-24V-48V-3000VA.pdf) * Dimensions 3D MultiPlus/Quattro 3000VA (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-12V-24V-48V-3000VA-(3D).pdf) * Dimensions de la plaque de montage mural 3 kVA (https://www.victronenergy.com/upload/documents/Enclosure-dimensions_wall-mounting-plate-PIN-PMP-QUA-3kVA.pdf) * Déclaration des matériaux Quattro 24/3000/70-50/50 (https://www.victronenergy.com/upload/documents/MD-Quattro-24-3000-70-50-50-230V.pdf) * Déclaration de conformité UE Quattro(-II) (https://www.victronenergy.com/upload/documents/Quattro(-II)-2023-12-08.pdf) * Certificat ECE R10-4 Quattro 24/3000/70 (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-4-Quattro-24-3000-70.pdf) * Certificat ECE R10-7 24 V 3000 VA VE.Bus (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-7-MultiPlus-&-Quattro-&-Inverter-24V-3000VA-VE.Bus.pdf) * Certificat IEC/EN 60335-1-2 (https://www.victronenergy.com/upload/documents/Certificate-IEC-EN-60335-1-2-all-MultiPlus-3kVA,-5kVA-and-Quattro-3kVA-15kVA-230V.pdf) * Certificat ISO 9001 (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * Certificat ISO 9001 (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Vidéos * VEConfigure basic (https://www.youtube.com/watch?v=V1Zceq02vMA) Contact Deux sources, une installation : nous déterminons avec vous les limites de courant, les sections de câbles et la protection, puis nous vous livrons le système prêt à être installé. Contactez-nous (https://www.top.systems/nl/contact/). Spécifications Valeur de spécification Puissance de sortie à 25 °C : 3 000 VA / 2 400 W Puissance de sortie à 40 °C : 2 200 W Puissance de sortie à 65 °C : 1 700 W Puissance de crête : 6 000 W Courant de charge de la batterie auxiliaire : 70 A Courant de charge de la batterie de démarrage : 4 A Courant de commutation par entrée CA : 2 x 50 A Tension de la batterie : 24 V Plage d'entrée CC : 19 – 33 V Entrée CA : 187 – 250 V CA, 50/60 Hz Sortie CA : 230 V CA ± 2 %, 50 Hz ± 0,1 % Nombre d'entrées CA : 2 Nombre de sorties CA : 2 Sortie auxiliaire : 25 A PowerControl / PowerAssist : Oui / Oui Puissance à vide : 20 W Puissance à vide en mode recherche : 10 W Puissance à vide AES : 15 W Tension de charge Amortissement / Charge d'entretien / Stockage : 28,8 / 27,6 / 26,4 V Capteur de température de la batterie : Oui, inclus Relais programmables : 3 Port de communication : VE.Bus Capacité de batterie recommandée : 200 – 700 Ah Connexion de la batterie : Quatre vis M8 Connexion secteur : Bornes à vis 13 mm² Indice de protection : IP20, degré de contamination : 2, OVC III Matériau du boîtier : Aluminium Dimensions (H x L x P) : 364 x 295 x 221 mm Poids : 19 kg Température de fonctionnement : -40 à +65 °C Humidité : Max. 95 %, sans condensation Sécurité : EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 EAN : 8719076024149 Nous serions ravis de vous fournir de plus amples informations sur ce produit. Veuillez nous contacter contact Rejoignez-nous.
