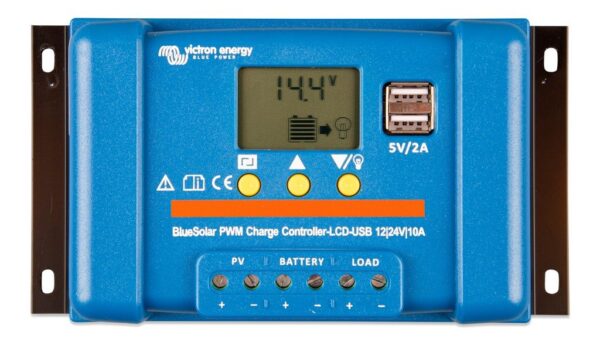

Victron BlueSolar PWM 12/24V-10A LCD et USB

Victron BlueSolar PWM 12/24V-10A LCD et USB

Victron BlueSolar PWM 12/24V-10A LCD & USB : Applications pour les petites installations photovoltaïques où la lecture et la configuration de l'état se font directement, sans ordinateur ni application : camping-cars, bateaux, abris de jardin, kiosques et locations saisonnières. Les deux ports USB permettent de recharger téléphones et tablettes directement depuis la batterie, jusqu'à 2 A cumulés. Écran LCD intégré pour la surveillance de l'état et la modification des paramètres. Configuration sur site du type de batterie, des tensions de charge et des tensions de mise en marche/arrêt de la charge. Deux ports USB 5 V, avec un courant cumulé maximal de 2 A. Pratiques pour recharger un smartphone ou une tablette sans adaptateur. Contrôle de charge PWM * Charge en trois étapes : charge rapide, absorption et maintien de charge — programmable * Profils préprogrammés pour batteries AGM, gel, plomb-acide et LiFePO4 avec système de gestion de batterie interne * Réglages d'usine : absorption 14,4 V (12 V) / 28,8 V (24 V), maintien de charge 13,7 V / 27,4 V * Consommation propre inférieure à 10 mA * Détection automatique de la tension : reconnaît automatiquement s'il s'agit d'un banc de batteries 12 V ou 24 V. Tension solaire maximale : 28 V à 12 V et 55 V à 24 V. Puissance PV maximale : 120 W à 12 V et 240 W à 24 V. Utiliser un panneau de 36 cellules pour 12 V et un panneau de 72 cellules ou deux panneaux de 36 cellules en série pour 24 V. Sortie de charge * Courant de charge nominal : 10 A * Coupure à 11,2 V / 22,4 V, réactivation à 12,6 V / 25,2 V * Tensions de marche et d’arrêt réglables * Programmation jour/nuit : la durée de fonctionnement après le coucher du soleil est réglable Conseil de connexion pour les onduleurs : Connectez un onduleur directement au parc de batteries et utilisez la sortie de charge pour la commande à distance de l’onduleur. Consultez le manuel pour connaître le câble d’interface requis. Protections * Inversion de polarité batterie/panneau solaire * Court-circuit : arrêt immédiat * Surcharge : arrêt après 60 secondes à 130 %, après 5 secondes à 160 % * Arrêt en cas de surchauffe et de sous-tension Montage et connexion Bornes jusqu’à 6 mm² (AWG10). Indice de protection IP20, donc exclusivement pour un montage en intérieur sec. Température de fonctionnement : -35 °C à +60 °C à pleine charge. Peut être commandé directement avec ce produit : * Kit de câbles 6 mm² 1,5 m rouge et noir M8 — KABSET010060 — (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSET010060) Produits associés : * Panneau LCD et USB Victron BlueSolar PWM 12/24 V-5 A — SCC010005050 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-5a-lcd-usb.html) * Panneau LCD et USB Victron BlueSolar PWM 12/24 V-20 A — SCC010020050 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-20a-lcd-usb.html) * Victron BlueSolar PWM-Light 12/24V-10A — SCC010010000 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-10a.html) * Victron BlueSolar PWM-Pro 12/24V-10A — SCC010010010 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-pro-12-24v-10a.html) Documentation * Fiche technique BlueSolar PWM LCD et USB 12/24 V (NL) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-Charge-Controllers-12-24V-LCD&USB-NL.pdf) * Fiche technique BlueSolar PWM LCD&USB 12/24 V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-Charge-Controllers-12-24V-LCD&USB-EN.pdf) * Manuel BlueSolar PWM LCD&USB 5 A/10 A/20 A (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-BlueSolar-PWM-Charge-Controller-LCD&USB-12V-24V-5A-10A-20A-EN-NL-FR-DE-ES-SE-IT.pdf) * Dimensions BlueSolar PWM LCD&USB 12/24 V 5A-10A-20A (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-LCD&USB-12V24V-5A-10A-20A.pdf) * Dimensions 3D BlueSolar PWM LCD&USB (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-LCD&USB-12V24V-5A-10A-20A-(3D).pdf) * Déclaration de conformité UE BlueSolar PWM LCD&USB (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-LCD&USB-Charge-Controllers-2021-12-29.pdf) * Certificat ISO 9001 (Pays-Bas) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * ISO Certificat ISO 9001 (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Nous déterminerons avec vous le panneau solaire adapté à la tension et au profil de votre batterie, et nous vous fournirons le câble, les connecteurs et la protection. Contactez-nous (https://www.top.systems/nl/contact/). Spécifications Valeurs de spécification Type de contrôleur de charge : PWM Tension de la batterie : 12/24 V, détection automatique Courant de charge nominal : 10 A Courant de charge nominal : 10 A Tension solaire maximale : 28 V (12 V) / 55 V (24 V) Puissance PV maximale : 120 W (12 V) / 240 W (24 V) Caractéristiques de charge : Trois étapes, programmable Types de batteries : AGM, gel, plomb humide, LiFePO4 avec système de gestion de batterie interne Tension d'absorption : 14,4 V / 28,8 V (réglage d'usine) Tension de maintien de charge : 13,7 V / 27,4 V (réglage d'usine) Seuil de coupure basse tension : 11,2 V / 22,4 V Seuil de redémarrage : 12,6 V / 25,2 V Sorties USB : 2 x 5 V, courant total maximal : 2 A Écran LCD Consommation propre : < 10 mA Protections : Inversion de polarité des batteries et des panneaux photovoltaïques, court-circuit, surcharge, surchauffe, coupure en cas de sous-tension. Bornes : 6 mm² (AWG10). Température de fonctionnement : -35 à +60 °C à pleine charge. Humidité : 95 % max., sans condensation. Indice de protection : IP20. Dimensions (H x L x P) : 96 x 169 x 36 mm. Poids : 0,15 kg. Sécurité : EN 60335-1, IEC 62109-1, EMCEN 61000-6-1, EN 61000-6-3, ISO 7637-2. Garantie : 5 ans. EAN : 8719076046189. Nous serions ravis de vous fournir de plus amples informations sur ce produit. Veuillez nous contacter contact Rejoignez-nous.
