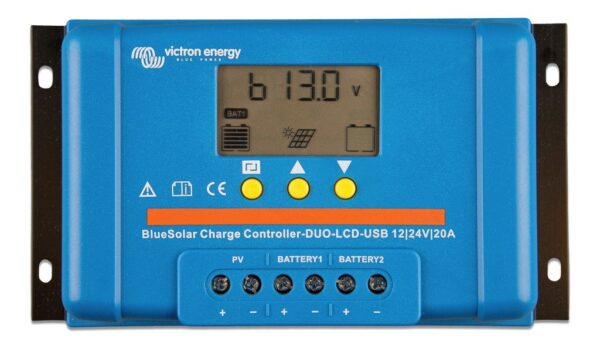

Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A
Contrôleur Victron BlueSolar PWM DUO-LCD&USB 12/24V-20A : Applications : Un seul panneau solaire, deux batteries : charge simultanément la batterie de démarrage et la batterie auxiliaire sans diode de séparation ni second contrôleur. Idéal pour les camping-cars, bateaux, remorques et fourgons utilitaires où la batterie de démarrage ne doit pas se décharger pendant l’utilisation de la batterie auxiliaire. Deux sorties batterie distinctes : le contrôleur charge deux batteries indépendantes à partir d’un seul panneau solaire. La répartition du courant de charge est ajustable : avec un ratio fixe de 20 %, 20 % du courant disponible sont alloués à la batterie 1 et 80 % à la batterie 2 pendant la phase de charge rapide. Le réglage d’usine est de 50 %. Charge automatique avec une seule batterie : si le contrôleur détecte que seule la batterie 1 est connectée, le courant de charge maximal lui est automatiquement alloué. La fréquence de commutation entre les deux batteries est réglable à 25, 50 ou 100 Hz. Le courant de charge de 20 A correspond au courant total des deux sorties combinées, et non à un courant par sortie. À un ratio de 100 %, un banc de batteries peut recevoir jusqu'à 20 A. Écran LCD intégré pour la surveillance de l'état et la modification des paramètres : type de batterie, tensions de charge, ratio de distribution et fréquence de commutation. Deux sorties USB 5 V, 2 A maximum combinés. Sur ce modèle, les ports USB constituent la sortie de charge ; il n'y a pas de sortie de charge commutable séparée comme sur les versions non-DUO. Contrôle de charge PWM : * Charge en trois étapes : rapide, absorption et maintien de charge — programmable * Profils préprogrammés pour AGM, gel, plomb humide et LiFePO4 avec système de gestion de batterie interne * Absorption : 14,4 V (12 V) / 28,8 V (24 V), maintien de charge : 13,7 V / 27,4 V * Déconnexion automatique à 10,5 V / 21 V * Consommation propre : env. 10 mA. Capteur de température de batterie inclus. Un capteur de température de batterie externe est fourni. Le contrôleur compense à -30 mV/°C à 12 V et à -60 mV/°C à 24 V. Détection automatique de la tension : il détecte automatiquement s’il s’agit d’un système 12 V ou 24 V. Tension solaire maximale : 28 V à 12 V et 55 V à 24 V. Utilisez un panneau de 36 cellules pour 12 V et un panneau de 72 cellules ou deux panneaux de 36 cellules en série pour 24 V. Montage et raccordement : bornes jusqu’à 16 mm² (AWG6), mise à la terre commune minimum. Indice de protection IP20 : destiné exclusivement à un montage en intérieur, en milieu sec. Température de fonctionnement : -35 à +55 °C. Protection contre l’inversion de polarité de la batterie et la surchauffe. Peut être commandé directement avec ce produit : * Kit de câbles 10 mm² 1,5 m rouge et noir M8 — KABSET010100 — (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSET010100) Produits associés : * Victron BlueSolar PWM 12/24 V-20 A LCD et USB — SCC010020050 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-20a-lcd-usb.html) * Victron BlueSolar PWM 12/24 V-30 A LCD et USB — SCC010030050 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-12-24v-30a-lcd-usb.html) * Victron BlueSolar PWM-Light 12/24V-20A — SCC010020020 — voir le produit (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-pwm-light-12-24v-20a.html) Documentation * Fiche technique BlueSolar PWM DUO 12/24V-20A LCD&USB (NL) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-PWM-DUO-12V-24V-20A-LCD-USB-NL.pdf) * Fiche technique BlueSolar PWM DUO Fiche technique du panneau solaire BlueSolar PWM DUO 12/24 V-20 A LCD et USB (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-PWM-DUO-12V-24V-20A-LCD-USB-EN.pdf) * Manuel du panneau solaire BlueSolar PWM DUO 12/24 V-20 A LCD et USB (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-BlueSolar-PWM-DUO-12V-24V-20A-LCD-USB-EN-NL-FR-DE-ES-SE-IT-CZ-RU.pdf) * Manuel du compteur pour panneau solaire BlueSolar DUO 12/24 V-20 A (EN) (https://www.victronenergy.com/upload/documents/Manual-Meter-for-BlueSolar-DUO-1224V-20A-EN.pdf) * Dimensions du panneau solaire BlueSolar PWM (DUO) LCD et USB (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-(DUO)-LCD&USB-12V24V-30A-48V-10A-20A-30A.pdf) * Déclaration de conformité UE BlueSolar PWM-Light et DUO (https://www.victronenergy.com/upload/documents/BlueSolar-PWM-Light-and-DUO-Charge-Controllers-2021-12-29.pdf) * Certificat ISO 9001 (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * Certificat ISO 9001 (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Deux batteries provenant d'un même champ de panneaux nécessitent Nous déterminerons le rapport de distribution et la section de câble adaptés. Nos spécialistes vous accompagneront dans la mise en place et vous fourniront l'ensemble du câblage et des protections nécessaires. Veuillez nous contacter (https://www.top.systems/nl/contact/). Spécifications Valeur de spécification Type de contrôleur de charge : PWM DUO Tension de la batterie : 12/24 V, détection automatique Courant de charge nominal : 20 A au total sur les deux sorties Nombre de sorties batterie : 2, séparées Répartition du courant de charge : réglable, réglage d'usine : 50 % Fréquence de commutation : 25, 50 ou 100 Hz Tension solaire maximale : 28 V (12 V) / 55 V (24 V) Caractéristiques de charge : trois étapes, programmable Types de batteries : AGM, gel, plomb humide, LiFePO4 avec système de gestion de batterie interne Tension d'absorption : 14,4 V / 28,8 V Tension de maintien de charge : 13,7 V / 27,4 V Déconnexion automatique : 10,5 V / 21 V Sorties USB : 2 x 5 V, courant maximal total : 2 A Écran LCD Capteur de température de la batterie : externe, inclus Compensation de température : -30 mV/°C (12 V), -60 °C (12 V), -60 °C (12 V) mV/°C (24 V) Consommation propre : 10 mA Mise à la terre : Négative commune Protections : Inversion de polarité de la batterie (fusible), surchauffe Bornes : 16 mm² (AWG6) Température de fonctionnement : -35 à +55 °C Humidité : Max. 95 %, sans condensation Indice de protection : IP20 Dimensions (H x L x P) : 101,5 x 184,0 x 47,1 mm Poids : 0,3 kg Sécurité : IEC 62109-1, EMCEN 61000-6-1, EN 61000-6-3, ISO 7637-2 EAN : 8719076046219 Nous serions ravis de vous fournir de plus amples informations sur ce produit. Veuillez nous contacter
