3xSzyna zbiorcza M8 (60V/600A)

3xSzyna zbiorcza M8 (60V/600A)

3xSzyna zbiorcza M8 (60V/600A)

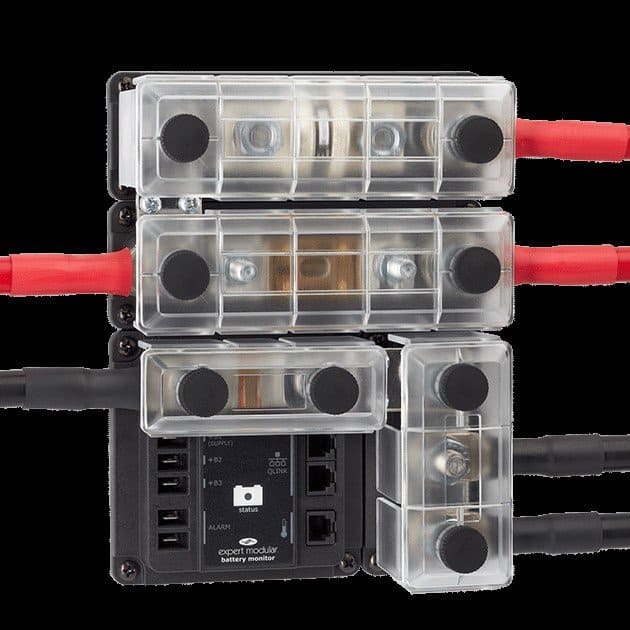

Szyna zbiorcza DC Modular 3x M8 Szyny zbiorcze DC Modular o wysokim natężeniu prądu rozprowadzają wysokie prądy stałe pomiędzy wieloma podłączonymi kablami lub innymi modułami z tej samej serii. Ta wersja posiada trzy śruby zaciskowe M8 na płycie bazowej z cynowanej miedzi o wysokiej czystości, charakteryzuje się prądem znamionowym 600 A przy maksymalnym napięciu 60 V i jest wyposażona w przezroczystą pokrywę. Zastosowania Profesjonalna dystrybucja prądu stałego rośnie wraz z instalacją. Ta szyna zbiorcza została stworzona właśnie do tego: kompaktowa, wytrzymała i zamontowana na siatce, która idealnie integruje się z resztą serii. Trzy punkty przyłączeniowe dzisiaj, druga szyna zbiorcza obok niej, z płytą przyłączeniową pomiędzy nimi w przyszłym roku — bez konieczności przebudowy układu szafy. * Jachty, żegluga komercyjna i napędy elektryczne * Instalacje poza siecią, systemy rezerwowe i systemy ESS * Sprzęt budowlany i pojazdy użytkowe z rozbudowaną instalacją elektryczną * Szafy sterownicze, w których później rozbudowana jest instalacja DC Konstrukcja i materiały * Płyta podstawy wykonana z cynowanej miedzi o wysokiej czystości, zapewniająca niską rezystancję styku * Śruby, podkładki i nakrętki ze stali nierdzewnej, zapewniające optymalną odporność na korozję * Podstawa z tworzywa sztucznego wzmocnionego włóknem, odporna na wysokie temperatury i chemikalia * Przezroczysta pokrywa z odłamywanymi bokami, umożliwiająca wprowadzenie kabli z dowolnego kierunku Konfiguracja i łączenie siatki Wszystkie produkty DC Modular mają wymiary podstawy dopasowane do siatki i tę samą wysokość połączenia. Pozwala to na łączenie wielu szyn i zacisków z płytkami przyłączeniowymi w jeden ciągły system dystrybucji, bez konieczności montażu na zamówienie i bez oddzielnych kabli przyłączeniowych. Ta szyna ma rozmiar siatki 1 x 2. Inteligentna konfiguracja zacisków Konstrukcja zacisku pozwala na montaż dwóch lustrzanych końcówek kablowych na tej samej śrubie. Pokrywa jest zablokowana u góry, co zapewnia dostęp do połączeń bez konieczności demontażu modułu. Dokręć śruby motylkowe nasadki tylko ręcznie. Montaż i moment obrotowy Zmontuj w następującej kolejności: końcówki kablowe, podkładka płaska, podkładka sprężysta, nakrętka. Nigdy nie umieszczaj podkładki między szyną zbiorczą a końcówką kablową, między dwoma końcówkami kablowymi na tej samej śrubie, między szyną zbiorczą a płytką zaciskową lub między końcówką kablową a płytką zaciskową. Moment obrotowy 13 N·m dla M8. Zapewnij wystarczające odciążenie na wszystkich kablach. Kolejność okablowania W przypadku dużych prądów postępuj zgodnie z metodą od góry do dołu: umieść największe obciążenie jak najbliżej głównego zasilania, najlepiej na tej samej śrubie, a mniejsze obciążenia na śrubach znajdujących się dalej. Ogranicza to straty w szynie zbiorczej. Dokumentacja * Informacje o produkcie DC Modular firmy TBS Electronics, z broszurą (EN) (https://tbs-electronics.com/product/dcm-insulated-studs/) Instrukcja montażu serii DC Modular jest wielojęzyczna, w tym w języku niderlandzkim, i opisuje specyfikację, kolejność montażu, momenty dokręcania, szablon do wiercenia oraz kolejność okablowania. Dokument ten można znaleźć na naszej stronie produktu; broszura producenta jest w języku angielskim. Kontakt Czy budujesz system dystrybucji DC Modular i chcesz uzyskać odpowiednią kombinację szyn zbiorczych, zacisków i płytek przyłączeniowych? Nasi specjaliści chętnie pomogą Ci to zrobić. Skontaktuj się z nami (https://www.top.systems/nl/contact/). Dane techniczne Śruby przyłączeniowe 3x M8 Prąd maksymalny 600 A Napięcie maksymalne 60 V Rozmiar siatki 1 x 2 Wymiary (szer. x gł. x wys.) 50 x 100 x 64,5 mm Rozmiar A / Rozmiar B 38,0 / 88,0 mm Moment dokręcania 13 N·m Materiał szyny zbiorczej Miedź cynowana, wysokiej czystości Materiał śruby i nakrętki Stal nierdzewna Materiał podstawy Tworzywo sztuczne wzmocnione włóknem Pokrywa Przezroczysta, z wyłamywanymi bokami Instalacja Wyłącznie w suchym środowisku wewnętrznym

Z przyjemnością udzielimy Ci więcej informacji na temat tego produktu. Skontaktuj się z nami.
