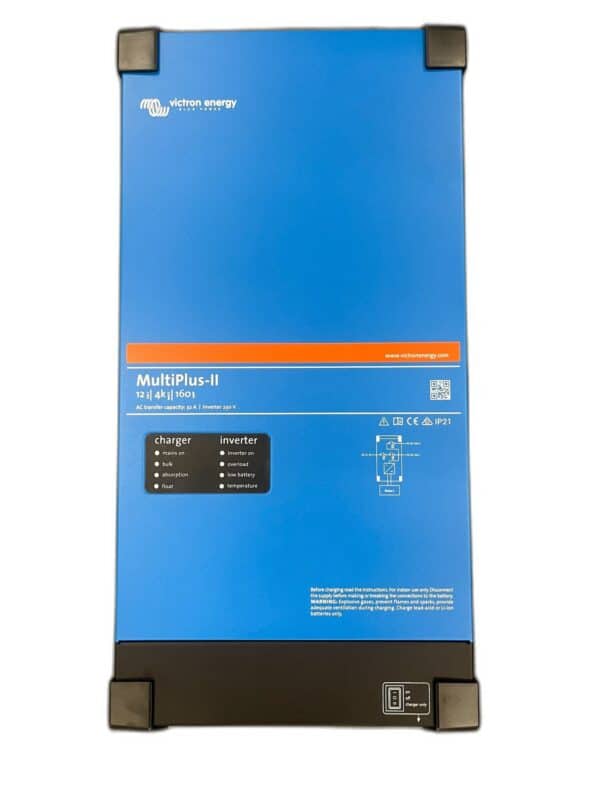

Victron MultiPlus-II 12/4k/160-32 230V
Victron MultiPlus-II 12/4k/160-32 230 V Zastosowania: Do dużych instalacji 12 V w kamperach, jachtach i pojazdach roboczych, które chcą pozostać zasilane napięciem 12 V, a jednocześnie muszą obsługiwać duże obciążenia prądem przemiennym. Prąd ładowania 160 A szybko ładuje pokaźny akumulator, a zabezpieczenie przed pracą na wyspie umożliwia zasilanie z sieci. Większa moc na kilogram i decymetr sześcienny. Najnowsza generacja MultiPlus-II zapewnia większą moc przy tym samym formacie i lepszą wydajność w wysokich temperaturach otoczenia: 3,4 kW mocy ciągłej w temperaturze 25°C, 3,1 kW w temperaturze 40°C i 2,6 kW w temperaturze 65°C. Tymczasowa dodatkowa moc * 4 kW przez 1 godzinę od zimnego startu * 4,5 kW przez 30 minut od zimnego startu * Moc szczytowa 6 kW przez 2 sekundy Ładowanie prądem 160 A * Prąd ładowania 160 A przy 25°C, 150 A przy 40°C * Adaptacyjna technologia ładowania z trybem absorpcji 14,4 V, podtrzymania 13,8 V i przechowywania 13,2 V * Czujnik temperatury akumulatora w zestawie * Nadaje się do akumulatorów litowych, kwasowo-ołowiowych, cynkowo-bromowych i innych chemikaliów, pod warunkiem ustawienia ładowarki zgodnie ze specyfikacją producenta akumulatora. ESS: Magazynowanie energii i zużycie własne Wszystkie funkcje MultiPlus, uzupełnione o funkcjonalność ESS i wbudowaną ochronę wyspową. Urządzenie można swobodnie łączyć z ładowarkami solarnymi MPPT i falownikami fotowoltaicznymi podłączonymi do sieci. Instrukcja projektowania i instalacji ESS ma zastosowanie do konfiguracji systemu. Zewnętrzny czujnik prądu Dzięki opcjonalnemu zewnętrznemu czujnikowi prądu przemiennego, PowerControl i PowerAssist działają odpowiednio do 50 A i 100 A, a zużycie własne jest optymalizowane w oparciu o zewnętrzny pomiar prądu. Czujnik należy zamówić osobno. Dwa wyjścia AC Główne wyjście jest bezprzerwowe i przejmuje zasilanie w ciągu 20 milisekund w przypadku zaniku zasilania. Wyjście pomocnicze 32 A jest aktywne tylko tak długo, jak długo na wejściu występuje napięcie AC i jest przeznaczone do odbiorników niekrytycznych, takich jak podgrzewacz wody, który nie powinien rozładowywać akumulatora. PowerControl i PowerAssist Ustaw maksymalny prąd sieciowy lub generatora: do ładowania urządzenie pobiera tylko pozostałą ilość prądu oprócz pozostałych odbiorników. Jeśli obciążenie chwilowo przekroczy ten limit, urządzenie jest natychmiast uzupełniane z akumulatora, a następnie ładowane. Odbiorniki na wyjściu pomocniczym są również wliczane do tego licznika. Ekonomiczny bez obciążenia * Pobór mocy bez obciążenia: 18 W * W trybie AES: ok. 11 W * W trybie wyszukiwania: ok. 4 W Przekaźnik programowalny. Domyślna konfiguracja jako przekaźnik alarmowy: przekaźnik wyzwala w przypadku alarmu lub alarmu wstępnego. Można go również skonfigurować do pracy w przypadku zbyt niskiego napięcia DC lub rozruchu/zatrzymania generatora. Obciążalność 230 V/4 A AC i 4 A do 35 V DC. Praca równoległa i trójfazowa. Możliwość równoległego połączenia do sześciu urządzeń. Dodatkowo trzy identyczne urządzenia można skonfigurować do wyjścia trójfazowego, a maksymalnie sześć z tych zestawów można połączyć równolegle. Komunikacja odbywa się poprzez port VE.Bus; dodatkowo dostępne są dwa uniwersalne porty komunikacyjne. Konfiguracja, monitorowanie i sterowanie * Zmiana ustawień za pomocą VEConfigure przez interfejs MK3-USB * Obsługa za pomocą panelu Digital Multi Control, monitora akumulatora lub inteligentnego klucza sprzętowego VE.Bus Smart z Bluetooth * Odczyt lokalny i zdalny za pomocą urządzenia GX jako centrum komunikacji za pośrednictwem bezpłatnej aplikacji na smartfon lub tablet oraz za pośrednictwem portalu VRM – Victron Energy (https://vrm.victronenergy.com) * Ustawienia można również dostosować zdalnie po podłączeniu systemu do internetu Podłączenie i montaż * Podłączenie akumulatora za pomocą czterech śrub M8, kable akumulatora nie są dołączone * Podłączenie 230 V za pomocą zacisków śrubowych do 13 mm² * Obudowa stalowa, stopień ochrony IP21 * Możliwość użytkowania na wysokości do 4000 m n.p.m., z redukcją mocy o 1% na każde 100 m powyżej 2000 m Dostępne na zamówienie * Czerwony przewód akumulatora 70 mm² na metr, KABRD0107000 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0107000) | kategoria Kable akumulatorowe (https://shop.top.systems/installatie/kabels/accu/) * Kabel akumulatorowy czarny 70 mm² na metr, KABZW0107000 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0107000) | Kategoria Kable akumulatorowe (https://shop.top.systems/installatie/kabels/accu/) * Kabel akumulatorowy czerwony 95 mm² na metr, KABRD0109500 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0109500) | Kategoria Kable akumulatorowe (https://shop.top.systems/installatie/kabels/accu/) * Końcówka zaciskana 70 mm² > M8, PSKABOG00071 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00071) | Kategoria Końcówki kablowe zaciskane (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Czerwona nasadka izolacyjna 70/95mm², ISKP232N4V02 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP232N4V02) | Kategoria Nasadki izolacyjne (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Czarna nasadka izolacyjna 70/95mm², ISKP232N4V14 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP232N4V14) | Kategoria Nakładki izolacyjne (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Czerwona rurka termokurczliwa 50 cm do kabla akumulatorowego 35/50/70 mm, KRKR01191955 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01191955) | Kategoria Rurki termokurczliwe (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Czerwona rurka termokurczliwa 50 cm do kabla akumulatorowego 70/95/120 mm, KRKR01254127 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01254127) | Kategoria Rurki termokurczliwe (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Bezpiecznik LittelFuse 300A MEGA (12-24V), ZEKLFM000300 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKLFM000300) | Kategoria Bezpieczniki (https://shop.top.systems/beveiligen-schakelen/zekeringen/) * Uchwyt bezpiecznika Mega M8 35-300A, ZEKHD0000800 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000800) | Kategoria Uchwyty bezpieczników (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Victron Digital Multi Control 200/200A, REC020005010 — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) | Kategoria Panele sterowania (https://shop.top.systems/monitoring-control/controlpanels/) * Victron Digital Multi Control 200/200A GX (90º), DMC000200010R — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) | Kategoria Panele sterowania (https://shop.top.systems/monitoring-control/controlpanels/) * Monitor akumulatorów Victron BMV-702, BAM010702000R — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) | Kategoria Monitory akumulatorów (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor akumulatorów Victron BMV-702 czarny, BAM010702200R — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) | Kategoria Monitory akumulatorów (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor akumulatorów Victron BMV-712 Smart, BAM030712000R — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) | Kategoria Monitory akumulatorów (https://shop.top.systems/monitoring-controle/accumonitors/) * Monitor izolacji TS Enovations IMD3, SHP302501450-C — artykuł (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) | Kategoria Monitory izolacji (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Produkty powiązane * MultiPlus-II 12/5000/220-50, PMP122505012 — zobacz produkt (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-ii-12-5000-220-50.html) * MultiPlus 12/3000/120-16, PMP122300001 — zobacz produkt (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-3000-120-16.html) * MultiPlus 12/2000/80-32, PMP122200000 — zobacz produkt (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-2000-80-32.html) * Quattro 12/5000/220-100/100, QUA125020000 — zobacz artykuł (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-12-5000-220-100-100.html) Dokumentacja * Arkusz danych MultiPlus-II Inverter/Charger nowe modele 230 V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-II-inverter-charger-4k-4k5-6k5-EN-.pdf) * Instrukcja MultiPlus-II 4k, 4k5, 6k5, 10k 230 V (EN) (https://www.victronenergy.com/upload/documents/MultiPlus-II_4k_4k5_6k5_230V/32424-MultiPlus-II___Quattro-II-pdf-en.pdf) * Wymiary MultiPlus-II 12 V 4 kW 230 V (https://www.victronenergy.com/upload/documents/MultiPlus-II-12V4k-230V.pdf) * Certyfikat Victron Energy ISO 9001 (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Ładowarka 160 A wymaga odpowiedniego przekroju przewodu, bezpiecznika i zestawu akumulatorów. Nasi specjaliści ds. produktów obliczą wspólnie z Państwem prąd stały (DC) i doradzą w kwestii urządzenia GX, zewnętrznego czujnika prądu oraz połączeń. Skontaktuj się z nami (https://www.top.systems/nl/contact/). Dane techniczne Ciągła moc wyjściowa 25°C 3,4 kW Ciągła moc wyjściowa 40/65°C 3,1 kW/2,6 kW Moc chwilowa (zimny start) 4 kW/1 godz. i 4,5 kW/30 min Moc szczytowa 6 kW/2 s Maksymalna pozorna moc oddawana 3,4 kW Prąd ładowania akumulatora 25/40°C 160 A/150 A Automatyczny przełącznik 32 A Maksymalny prąd wejściowy AC 32 A Wyjście pomocnicze 32 A Napięcie akumulatora 12 V Zakres napięcia wejściowego DC 9,5–17 V Napięcie wyjściowe 230 V AC ±2%, 50 Hz ±0,1% Zakres napięcia wejściowego AC ładowarki 187–265 V AC, 45–65 Hz Napięcie ładowania absorpcyjnego/podtrzymującego/magazynowania 14,4 / 13,8 / 13,2 V Maksymalna sprawność 93% Moc bez obciążenia 18 W Moc bez obciążenia w trybie AES / Search 11 W / 4 W Zewnętrzny czujnik prądu AC (opcjonalnie) 100 A Liczba wejść AC / wyjść AC 1 / 2 Podłączenie akumulatora: Cztery śruby M8 Podłączenie 230 V AC Zaciski śrubowe do 13 mm² Czujnik temperatury akumulatora w zestawie Przekaźnik programowalny: Tak, 230 V / 4 A AC i 4 A do 35 V DC Porty komunikacyjne: VE.Bus i 2 porty ogólnego przeznaczenia Równoległe i 3-fazowe: Tak, do sześciu urządzeń Stopień ochrony IP21 Materiał obudowy: Stal Temperatura pracy: od -40 do +65°C Maksymalna wysokość 4000 m, powyżej 2000 m redukcja mocy o 1% na każde 100 m Wymiary (wys. x szer. x gł.) 576 x 276 x 164 mm Waga 22 kg Normy bezpieczeństwa EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 Zasilanie awaryjne IEC 62040 Ochrona wyspy IEC 62116 EAN 8719076072058 Chętnie udzielimy Państwu więcej informacji na temat tego produktu. Prosimy o kontakt
