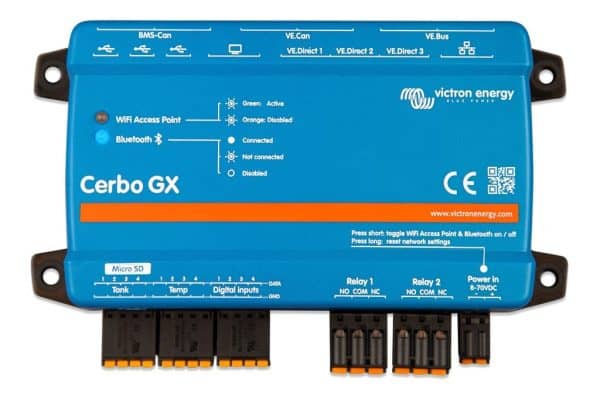

Victron Cerbo GX MK2
Victron Cerbo GX MK2 Der Cerbo GX MK2 ist das meistverwendete GX-Gerät von Victron Energy und dient als Kommunikationszentrale der Anlage. Alle Systemkomponenten – Wechselrichter/Ladegeräte, MPPT-Laderegler, Batterien, Shunts und unterstützte Geräte von Drittanbietern – sind daran angeschlossen und können über das VRM-Portal, einen separat erhältlichen GX-Touchscreen, ein Multifunktionsdisplay oder die VictronConnect-App überwacht und gesteuert werden. Der MK2 ist die zweite Hardware-Generation mit zwei vollwertigen VE.Can-Anschlüssen, drei USB-Anschlüssen und Impulszählung an den digitalen Eingängen. Anwendungsbereiche Von einem einzelnen MultiPlus im Wohnmobil bis hin zu einer mehrphasigen Energiespeicheranlage mit Lithium-Management: Dieses Gerät sorgt für die reibungslose Zusammenarbeit aller Komponenten und ermöglicht Ihnen Einblick und Kontrolle von jedem beliebigen Ort aus. Der zusätzliche isolierte VE.Can-Anschluss ermöglicht Kombinationen, die mit der Vorgängergeneration nicht realisierbar waren – beispielsweise ein Lynx Smart BMS und RV-C in einem einzigen System. Für Installateure bedeutet dies weniger Kompromisse bei der Systemplanung. * Energiespeichersystem (ESS) und Heimbatterie: geplante Ladung, Lastspitzenkappung und Solarprognosen über VRM * Inselbetrieb und Notstromversorgung: automatischer Generatorstart/-stopp mit Leerlaufphasen * Marine: MFD-Integration, Signal K und NMEA 2000 * Wohnmobil, Nutzfahrzeug und Einsatzfahrzeug, einschließlich RV-C * Hybridgeneratoren und Fernverwaltung einer großen Anzahl von Systemen Unterschiede gegenüber der ersten Generation des Cerbo GX * Zwei vollwertige CAN-Bus-Anschlüsse (VE.Can 1 und VE.Can 2) anstelle eines VE.Can- und eines BMS-Can-Anschlusses * VE.Can 1 ist isoliert; bei der vorherigen Generation war kein einziger CAN-Anschluss isoliert * Alle drei USB-Anschlüsse sind voll funktionsfähig; Der GX Touch kann an jeden Port angeschlossen werden. * Die digitalen Eingänge können Impulse zählen. * Die RJ45-Buchsen sind um 180 Grad gedreht, was das Entfernen der Kabel erleichtert. Anschlüsse und Schnittstellen: * 3x VE.Direct (immer isoliert), bis zu 15 VE.Direct-Geräte insgesamt * VE.Bus über zwei parallel geschaltete RJ45-Buchsen (isoliert) * VE.Can 1 isoliert und VE.Can 2 nicht isoliert * Ethernet 10/100 RJ45, isoliert außer der Abschirmung * WLAN mit Access Point und Bluetooth * 3x USB-Host und ein microSD-Kartensteckplatz * 2x NO/NC-Relais * 4 resistive Tankfüllstandseingänge, 4 Temperatureingänge, 4 digitale Eingänge. Tankgeber und Temperatursensoren sind nicht im Lieferumfang enthalten. Relais 1 ist als Alarmrelais, Generatorstart/-stopp, Tankpumpe, temperaturgesteuertes Relais oder manuelle Steuerung programmierbar; Relais 2 als temperaturgesteuertes Relais oder manuelle Steuerung. Überwachung und Steuerung: Batteriestatus, Verbrauch, PV-Ertrag, Generator- und Netzstrom, Tankfüllstände und Temperaturen in einer Übersicht. Legen Sie die Landstromgrenze fest, starten oder stoppen Sie Generatoren automatisch oder passen Sie beliebige Einstellungen an. Alarme und Benachrichtigungen sind vollständig konfigurierbar. Über die Remote-Konsole des VRM bedienen Sie das Gerät ferngesteuert, als stünden Sie direkt davor – sogar über das lokale Netzwerk oder den integrierten WLAN-Zugangspunkt. Ohne Internetverbindung bleiben die Daten lokal protokolliert; weitere Daten können auf einer microSD-Karte oder einem USB-Stick gespeichert und später auf das VRM hochgeladen werden. Integrationen: * VRM-Portal mit Widgets für iOS und Android, benutzerdefinierten Datenfenstern und Alarmen * Marine MFD-App und NMEA-2000-Integration * RV-C-Ein- und -Ausgang für Wohnmobile und Nutzfahrzeuge * Node-RED-Automatisierung über Venus OS Large * Tiefe Integration mit unterstützten Lithiumbatterien von Drittanbietern * Modbus-TCP und MQTT für die Anbindung an externe Systeme Montage und Anzeige: Das Gerät wird an der Wand oder mit dem separat erhältlichen DIN35-Adapter Small auf einer 35-mm-DIN-Schiene montiert. Alle Anschlüsse sind leicht zugänglich. Der dazugehörige GX-Touchscreen ist separat erhältlich, wird mit einem einzigen Kabel angeschlossen und auf einer Verkleidung oder einem Armaturenbrett verschraubt – ein Zuschneiden ist nicht erforderlich. Eine flächenbündige Version des Bildschirms ist ebenfalls verfügbar. Dokumentation * Cerbo GX-Handbuch (NL, HTML5) (https://www.victronenergy.com/media/pg/Cerbo_GX/nl/index-nl.html) * Cerbo GX-Handbuch (EN, HTML5) (https://www.victronenergy.com/media/pg/Cerbo_GX/en/index-en.html) * Cerbo GX-Handbuch (EN, PDF) (https://www.victronenergy.com/upload/documents/Cerbo_GX/140558-Ekrano_GX__Venus_GX__Cerbo_GX__Cerbo-S_GX_Manual-pdf-en.pdf) * Cerbo GX & GX Touch Datenblatt (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Cerbo-GX-GX-Touch-EN.pdf) * Bemaßungszeichnung (PDF) (https://www.victronenergy.com/upload/documents/Cerbo-GX.PDF) * 3D-Bemaßung (PDF) (https://www.victronenergy.com/upload/documents/Cerbo-GX-(3D).PDF) * 3D-Modell (STEP) (https://www.victronenergy.com/upload/documents/Cerbo-GX.STEP) * EU-Konformitätserklärung – GX-Geräte (PDF) (https://www.victronenergy.com/upload/documents/GX-devices-Cerbo-Ekrano-Color-Control-Venus-Octo-EU-DOC-RED.pdf) * IEC 62368-1-Zertifikat (PDF) (https://www.victronenergy.com/upload/documents/Certificate-IEC-62368-1-Cerbo-GX-2025.pdf) * ECE-Zertifikat R10-6 (Automobilindustrie) (PDF) (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-Cerbo-GX-271125.pdf) * ISO 9001-Zertifikat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Victron GX-Produktreihe – Venus OS-Dokumentation (EN) (https://www.victronenergy.com/live/venus-os:start) Das Handbuch ist auf Niederländisch verfügbar; Victron Energy veröffentlicht Datenblatt und Zertifikate ausschließlich auf Englisch. Videos * Cerbo GX – Einführung (Victron Energy, EN) (https://www.youtube.com/watch?v=ojIkmRMqIjI) * Unboxing des neuen Cerbo GX & GX Touch 50 Bildschirms (Victron Energy, EN) (https://youtu.be/3wheKaU2_qw) * Schon gewusst? – GPS-Empfänger hinzufügen & Geofencing-Alarme erstellen (Victron Energy, EN) (https://youtu.be/phttV9R0XFg) * Schon gewusst? – Logo auf einem GX-Gerät ändern (Victron Energy, EN) (https://youtu.be/8pR9utgkjSI) Kontakt Sind Sie sich bei der Auswahl des Cerbo GX MK2 gegenüber einem anderen GX-Gerät unsicher oder möchten Sie die Systemkonfiguration für ESS-, Marine- oder netzunabhängige Anwendungen berechnen lassen? Unsere Spezialisten unterstützen Sie gerne bei Konfiguration, Verkabelung und Installation. Kontaktieren Sie uns (https://www.top.systems/nl/contact/). Technische Daten Stromversorgung 8 – 70 VDC VE.Direct 3 Anschlüsse, isoliert (max. 15 VE.Direct-Geräte) VE.Bus 2 parallele RJ45-Buchsen, isoliert VE.Can 1 Isoliert VE.Can 2 Nicht isoliert Ethernet 10/100 RJ45, isoliert außer Schirmung WLAN 2,4 GHz (2,412 – 2,462 GHz), 88,1 mW Bluetooth 2,402 – 2,48 GHz, 5,2 mW USB 3x Host, alle voll funktionsfähig Kartensteckplatz MicroSD Relais 2x NO/NC – 6 A bis 30 VDC | 1 A bis 70 VDC | 6 A bei 125 V AC 4 Tankfüllstands-Eingänge (ohmsche Sensoren) 4 Temperatur-Eingänge 4 digitale Eingänge (inkl. Impulszählung) Abmessungen (H x B x T): 78 x 154 x 48 mm Montage: Wand- oder DIN-Schienenmontage (35 mm, DIN-35-Adapter klein nicht im Lieferumfang enthalten) Schutzart: IP20 Betriebstemperatur: -20 bis +50 °C Sicherheit: IEC 62368-1, EMV: EN 301489-1, EN 301489-17, Automobil: ECE R10-6 Garantie: 5 Jahre Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns
