Victron Multi RS19 Solar 48/6000/100-450/100

Vorbestellung möglich

Der ursprüngliche Preis betrug: 2.198,57 €.Der aktuelle Preis beträgt: 1.868,78 €.

Victron Multi RS19 Solar 48/6000/100-450/100 – Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns.

PMR482602030

Vorbestellung möglich

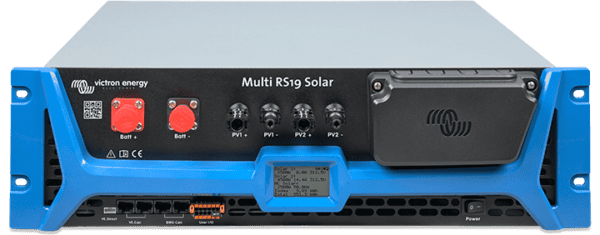

Victron Multi RS19 Solar 48/6000/100-450/100

Victron Multi RS19 Solar 48/6000/100-450/100: Energiespeicherung mit Solaranlagen in Wohnhäusern, netzunabhängigen Anlagen, Gewerbegebäuden und Drive-in-Systemen. Die Installation erfolgt in einem 19-Zoll-Schrank zusammen mit Rack-Batterien. Wechselrichter, Ladegerät und zwei MPPT-Tracker sind in einem einzigen 3U-Gehäuse untergebracht. Mit einem GX-Gerät kann die Kombination dreiphasig oder als Energiespeichersystem (ESS) betrieben werden. Auch bekannt als RS19 Solar 48/6k. Batteriespannung: Geeignet für 48-V-Batteriebänke mit einem DC-Eingangsbereich von 38 V bis 62 V; die minimale Anlaufspannung beträgt 41 V. Standardmäßig schaltet der Wechselrichter bei 37,2 V ab und startet bei 43,6 V neu (einstellbar). Die Ausgangsspannung beträgt 230 V AC ±2 % bei 50 Hz ±0,1 %, einstellbar auf 240 V AC und 60 Hz. Nennleistung 6000 VA, Dauerleistung 4500 W bei 40 °C und 3000 W bei 65 °C. Spitzenleistung 9 kW für 3 Sekunden und 7 kW für 4 Minuten (bei kaltem Gerät); danach begrenzt der Wechselrichter den Strom auf 25 A AC. Kurzschlussstrom 45 A, maximaler Ausgangsüberstromschutz 30 A. Leerlaufleistung 20 W. Batterieladegerät: Maximaler Netzladestrom 88 A bei 57,6 V, kombiniert mit maximaler Solarleistung 100 A. Ladespannungen: 57,6 V (Absorptionsladung) und 55,2 V (Erhaltungsladung), einstellbar zwischen 36 und 60 V. Ein Batterietemperatursensor ist integriert, und die Spannungserkennung kompensiert Spannungsverluste von bis zu 1 V pro Kabel. Der AC-Eingang akzeptiert 187–265 V AC bei 45–65 Hz. MPPT: Zwei unabhängige Tracker mit einer kombinierten maximalen Leistung von 6000 W bzw. 3000 W pro Tracker. MPPT-Bereich 65–450 V, Anlaufspannung 120 V, maximale Leerlaufspannung 450 V, stets unterhalb des Achtfachen der Batterieerhaltungsspannung. Maximaler Eingangsstrom 12 A, Kurzschlussstrom 16 A pro Tracker. Anschluss eines separaten PV-Feldes pro Tracker; die FI-Schutzeinrichtung am PV-Eingang löst bei 30 mA aus. Parallelschaltung nicht möglich. Im Drehstrombetrieb arbeitet ein Gerät pro Phase, maximal drei, ausschließlich in Sternschaltung; die Kombination mit einem Inverter RS ​​ist nicht möglich. Ein AC-gekoppelter PV-Wechselrichter mit bis zu 5000 W Ausgangsleistung ist möglich, lädt die Batterie jedoch nur auf ca. 95 %. Betrieb und Überwachung über ein GX-Gerät wie Cerbo GX oder Ekrano GX auf VE.Can. Gehäuse: 19-Zoll-Stahlgehäuse (3 HE) in Blau (RAL 5012), Schutzart IP20, Schutzklasse I, lüftergekühlt. Betriebstemperatur -40 bis +65 °C, maximale relative Luftfeuchtigkeit 95 % und maximale Betriebshöhe 2000 m. Nur für TN- und TT-Erdungssysteme geeignet. Montage: Das Gehäuse horizontal in einem 19-Zoll-Schrank mit mindestens 1 HE Freiraum nach oben und unten und Luftzirkulation von vorne nach hinten montieren. Die Batterie mit Amphenol SurLok Plus 5,7-mm-Steckern (120 A, 25 mm²) anschließen; Victron empfiehlt ein 25 mm² Batteriekabel bis zu 2 m Länge mit einer 125-A-Sicherung. Der Netzanschluss erfolgt über Federklemmen. Ein- und Ausgang mit einem Leitungsschutzschalter (maximal 50 A) absichern. Kommunikation: VE.Can mit zwei RJ45-Anschlüssen für ein GX-Gerät (Drehstrom), die Energiezähler VM-3P75CT und VM-3P5A sowie einen MPPT RS; ein GX-Gerät kann nur über VE.Can angeschlossen werden. VE.Direct ist ausschließlich für GlobalLink 520 oder die VE.Direct USB-Schnittstelle vorgesehen. Bluetooth ist für VictronConnect vorgesehen. Der zusätzliche BMS-CAN-Anschluss ist nur für kleine Einzelanlagen ohne GX-Gerät oder DVCC vorgesehen. Die Überwachung erfolgt über das VRM-Portal – Victron Energy (https://vrm.victronenergy.com/login). Das Gerät verfügt außerdem über ein Relais (4 A bis 35 V DC, 1 A bis 70 V DC), zwei programmierbare Eingänge und eine Fernsteuerung zum Ein- und Ausschalten. Der allgemeine AC-Ausgang 2 ist für unkritische Lasten direkt mit dem AC-Eingang verbunden und schaltet sich im Batteriebetrieb ab; der Ausgang ist nicht programmierbar. ESS wird nicht in allen Ländern vollständig unterstützt und ist vom jeweiligen Netzanschlusscode abhängig; die Konfiguration erfolgt in VictronConnect. VE.Configure Assistants und VE.Smart Networking werden nicht unterstützt. Ohne Batterie arbeitet das Gerät als PV-Netzwechselrichter. Lieferumfang: Gerät und Batterietemperatursensor. Kann direkt mit diesem * roten Batteriekabel 25 mm² pro Meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0102500), KABRD0102500 (Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * schwarzen Batteriekabel 25 mm² pro Meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0102500), KABZW0102500 (Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * LittelFuse Sicherung 125A MEGA 70V-SF51 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKLFM070125), ZEKLFM070125 (Kategorie Sicherungen (https://shop.top.systems/beveiligen-schakelen/zekeringen/)) * Mega-Sicherungshalter M8 35-300A (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/mega-zekeringhouder-m8-35-300a.html), ZEKHD0000800 (Kategorie Sicherungshalter (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/)) * Victron VE.Direct zu USB-Schnittstelle (https://shop.top.systems/installatie/interface/victron-ve-direct-to-usb-interface.html), ASS030530010 (Kategorie Schnittstelle) (https://shop.top.systems/installatie/interface/)) * Victron Cerbo GX MK2 (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-cerbo-gx-mk2.html), BPP900451100 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Ekrano GX (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-ekrano-gx.html), BPP900480100 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Energiezähler 3-phasig VM-3P75CT (https://shop.top.systems/installatie/energiemeters/victron-energiemeter-3-fase-vm-3p75ct.html), REL200300100 (Kategorie: Energiezähler (https://shop.top.systems/installatie/energiemeters/)) * VE.Can RJ45-Abschlusswiderstand (2 Stück) (https://shop.top.systems/installatie/kabels/communicatie/ve-can-rj45-terminator-2-st.html), ASS030700000 (Kategorie: Kommunikationskabel (https://shop.top.systems/installatie/kabels/communicatie/)) * Solarkabel 6 mm² 5 Meter MC4 Stecker/Buchse (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SCA000500100), SCA000500100 (Kategorie: Solarmodulzubehör (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/)) Dokumentation * Datenblatt Multi RS19 Solar (NL) (https://www.victronenergy.com/upload/documents/Datasheet-Multi-RS19-Solar-NL.pdf) * Datenblatt Multi RS19 Solar (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Multi-RS19-Solar-EN.pdf) * Multi RS19 Solar Handbuch (NL) (https://www.victronenergy.com/upload/documents/Multi_RS19_Solar/157372-Multi_RS19_Solar-pdf-nl.pdf) * Multi RS19 Solar Handbuch (EN) (https://www.victronenergy.com/upload/documents/Multi_RS19_Solar/157372-Multi_RS19_Solar-pdf-en.pdf) * Multi RS19 Solar Online-Handbuch (NL) (https://www.victronenergy.com/media/pg/Multi_RS19_Solar/nl/index-nl.html) * Multi Online-Handbuch für Multi RS19 Solar (EN) (https://www.victronenergy.com/media/pg/Multi_RS19_Solar/en/index-en.html) * Abmessungen Multi RS19 Solar 48/6000/100-450/100 (https://www.victronenergy.com/upload/documents/DimensionDrawing-Multi-RS19-Solar-48V6000VA-100-450-100-(PMR482602030).pdf) * Zertifikat IEC 62109-1 / 62109-2 Multi RS19 Solar (https://www.victronenergy.com/upload/documents/Certificate-IEC-62109-1-62109-2-Multi-RS19-Solar.pdf) * Zertifikat IEC 60335-1 / 60335-2 Multi RS19 Solar (https://www.victronenergy.com/upload/documents/Certificate-IEC-60335-1-60335-2-Multi-RS19-Solar.pdf) * Zertifikat EN 50549-1 / 50549-10 Multi RS19 Solar (https://www.victronenergy.com/upload/documents/Certificate-ESS-EN-50549-1-10-Multi-RS19-Solar.pdf) * ISO 9001-Zertifikat Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Fragen und Antworten: Kann ich mehrere Geräte parallel anschließen? Nein, eine Parallelschaltung wird nicht unterstützt. Dreiphasenbetrieb mit einem Gerät pro Phase ist möglich, maximal jedoch drei Geräte. Über welchen Port schließe ich ein GX-Gerät an? Ausschließlich über VE.Can. VE.Direct ist für GlobalLink 520 oder die VE.Direct USB-Schnittstelle vorgesehen. Wie viele Solarmodule kann ich anschließen? 3000 W pro Tracker, insgesamt 6000 W, mit einer maximalen Leerlaufspannung von 450 V und weniger als dem Achtfachen der Erhaltungsspannung. Funktioniert das Gerät ohne Batterie? Ja, als PV-Netzwechselrichter mit konfigurierter Netzanschlussvorschrift. Für Notstromversorgung und Speicherung ist eine 48-V-Batteriebank erforderlich. Wird ESS vollständig unterstützt? Nein, nicht in allen Ländern; dies hängt von der Netzanschlussvorschrift ab. Die Konfiguration erfolgt in VictronConnect. Kann ich einen AC-gekoppelten PV-Wechselrichter hinzufügen? Ja, bis zu 5000 W am AC-Ausgang. Dadurch wird die Batterie auf ca. 95 % geladen. Wozu dient der BMS-CAN-Port? Nur für kleine Einzelgerätesysteme ohne GX-Gerät. Sie verbinden das Batteriemanagementsystem (BMS) über ein GX-Gerät mit dem GX. Kontakt Möchten Sie wissen, wie Sie eine dreiphasige Konfiguration oder ein Energiespeichersystem (ESS) einrichten oder die passenden PV-Strings für Ihr System auswählen? Kontaktieren Sie uns gerne; wir beraten Sie gerne zu Ihrem System. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Batteriespannung 48 V DC-Eingangsbereich 38–62 V, Anlaufspannung ab 41 V Nennleistung 6000 VA Dauerleistung 40 °C / 65 °C 4500 W / 3000 W Spitzenleistung 9 kW für 3 s, 7 kW für 4 min Maximaler Wechselrichterstrom 25 A AC Ladestrom AC 88 A bei 57,6 V Ladestrom AC und PV kombiniert 100 A Ladespannung (Aufnahme/Erhaltung) 57,6 V / 55,2 V, einstellbar 36–60 V Automatischer Umschalter 50 A AC-Eingang 187–265 V AC, 45–65 Hz Ausgangsspannung 230 V AC ±2 %, 50 Hz ±0,1 % Abschalt-/Neustartspannung 37,2 V / 43,6 V, einstellbar Anzahl 2 MPPT-Tracker Maximale PV-Leistung 6000 W gesamt, 3000 W pro Tracker MPPT-Bereich / Anlaufspannung 65–450 V / 120 V Maximale PV-Leerlaufspannung 450 V PV-Strom / Kurzschlussstrom 12 A / 16 A pro Tracker Leerlaufleistung 20 W Ausgangskurzschlussstrom 45 A Kommunikation VE.Can (2x RJ45), VE.Direct, BMS-Can, Bluetooth Programmierbares Relais 4 A bis 35 VDC, 1 A bis 70 VDC Parallel- / Dreiphasen-Parallelschaltung nicht unterstützt Dreiphasig, ein Gerät pro Phase Erdungssystem: Nur TN und TT Batterietemperatursensor: Inklusive Batterieanschluss: Amphenol SurLok Plus 5,7 mm, 120 A AC Federklemmen Gehäuse: Stahl, 19 Zoll, 3 HE, blau RAL 5012 Schutzart: IP20, Schutzklasse I Betriebstemperatur: -40 bis +65 °C Abmessungen (H x B x T): 133 x 483 x 430 mm Gewicht: 12,2 kg Normen: IEC 62109-1, IEC 62109-2, IEC 60335-1, EN 50549-1, EN 50549-10 Garantie: 5 Jahre EAN: 8719076058403 Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns Kontakt begleiten Sie uns.
