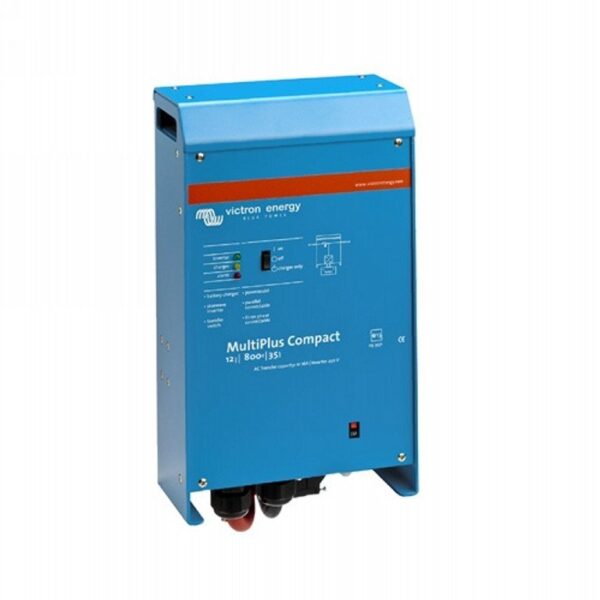

Victron MultiPlus 12/800/35-16 Kompakt

Vorbestellung möglich

Der ursprüngliche Preis betrug: 608,63 €.Der aktuelle Preis beträgt: 517,34 €.

Victron MultiPlus 12/800/35-16 Compact – Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns.

CMP121800000

Vorbestellung möglich

Victron MultiPlus 12/800/35-16 Kompakt

Victron MultiPlus 12/800/35-16 Compact: Für kleine 230-V-Verbraucher in Schiffen, Fahrzeugen, Industrie- und Infrastrukturanwendungen mit begrenztem Platzangebot, z. B. in Wohnmobilen, Segelbooten oder Schaltschränken. Die Batteriekabel sind bereits angeschlossen, das 35-A-Ladegerät hält die 12-V-Batterie geladen, und bei einem Netzausfall übernimmt der Wechselrichter innerhalb von 20 ms die Stromversorgung. Auch bekannt als Compact 12/800. Batteriespannung: Geeignet für 12-V-Batteriebänke mit einem DC-Eingangsbereich von 9,5 V bis 17 V. Der Ausgang liefert 230 V AC ±2 % bei 50 Hz ±0,1 %, einstellbar auf 60 Hz. Das Ladegerät akzeptiert 187–265 V AC bei 45–65 Hz. Leistung: Dauerleistung 700 W bei 25 °C, 650 W bei 40 °C und 400 W bei 65 °C; Nennleistung 800 VA. Spitzenleistung 1600 W. Maximaler Wirkungsgrad 92 %. Leerlaufleistung 8 W, 5 W im AES-Modus und 2 W im Suchmodus. Der automatische Umschalter verarbeitet maximal 16 A; PowerControl begrenzt den Ladestrom bei eingeschränkter Netzanbindung, und PowerAssist gleicht fehlende Batterieleistung aus. Batterieladegerät: Adaptives Vierstufen-Ladegerät mit BatterySafe, Ladestrom 35 A bis 25 °C. Ladespannungen: 14,4 V Absorption, 13,8 V Erhaltungsladung und 13,2 V Speicherspannung, einstellbar über DIP-Schalter oder VEConfigure. Ein separater Starterbatterieausgang liefert 4 A bei etwas niedrigerer Spannung. Der Batterietemperatursensor ist integriert. Anschlussmöglichkeiten: Bis zu sechs identische Geräte parallel oder drei in einer Dreiphasenkonfiguration. Zwei RJ45 VE.Bus-Anschlüsse. Fernsteuerung über Digital Multi Control, den VE.Bus Smart Dongle oder ein GX-Gerät wie den Cerbo GX. Konstruktion: Kompaktes Aluminiumgehäuse in Blau (RAL 5012), lüftergekühlt, Betriebstemperatur -40 bis +65 °C. Geschützt gegen Kurzschluss, Überlastung, Über- und Unterspannung der Batterie, Überhitzung, 230 V AC am Wechselrichterausgang und übermäßige Restwelligkeit am Eingang. Installation: 1,5 m lange Batteriekabel (16 mm², mit M8-Anschlüssen) sind im Lieferumfang enthalten. Victron empfiehlt 35 mm² für längere Kabel bis 5 m oder 70 mm² für 5 bis 10 m. Der 230-V-Anschluss erfolgt über einen G-ST18i-Stecker mit einem flexiblen, dreiadrigen 2,5 mm²-Kabel. Victron gibt keinen Wert für eine externe DC-Sicherung an; die Batteriekabel sollten jedoch stets geschützt werden. Kommunikation: VE.Bus über RJ45. Konfiguration: über die DIP-Schalter, über VEConfigure mit einer MK3-USB-Schnittstelle oder über VictronConnect mit dem VE.Bus Smart-Dongle. Überwachung über das VRM-Portal – Victron Energy (https://vrm.victronenergy.com/login) mit einem GX-Gerät. Das programmierbare Relais (Standard-Alarmrelais) schaltet 230 V/4 A AC, 4 A bis 35 V DC oder 1 A bis 60 V DC. Ein zweipoliger Anschluss dient ausschließlich zum Ein-/Ausschalten und zum Fernladen. Allgemein: Ein AC-Ausgang; ein zweiter Ausgang ist nur bei Modellen ab 3 kVA verfügbar. Bei Stromausfall übernimmt der Wechselrichter innerhalb von 20 ms die Stromversorgung. Der Suchmodus reduziert den Leerlaufverbrauch um ca. 70 % und funktioniert nur netzunabhängig; die AES-Konfiguration erfolgt über VEConfigure. Lieferumfang: Wechselrichter-Ladegerät mit vorkonfektionierten 1,5 m Batteriekabeln, Batterietemperatursensor, Montagehalterung und fünf Schrauben. Direkt bestellbar: * Rotes Batteriekabel 35 mm² pro Meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0103500), KABRD0103500 (Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Schwarzes Batteriekabel 35 mm² pro Meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0103500), KABZW0103500 (Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Crimp-Kabelschuh 35 mm² > M8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00036) PSKABOG00036 (Kategorie: Kabeleinführungen (https://shop.top.systems/installation/accessories-cables/press cable eyes/)) * MEGA-fuse Sicherungshalter 2xM8 (https://shop.top.systems/beveiligen- Schakelen/zekeringhouders/mega-fuse-zekeringhouder2xm8.html), ZEKHD0000200 (Kategorie: Sicherungshalter (https://shop.top.systems/beveiligen- Schakelen/zekeringhouders/)) * Victron VE.Bus Smart Dongle (https://shop.top.systems/monitoring-control/draadloos/victron-ve-bus-smart-dongle.html), ASS030537010 * Victron Interface MK3-USB (VE.Bus zu USB) (https://shop.top.systems/installation/interface/victron-interface-mk3-usb-ve-bus-to-usb.html), ASS030140000-C * Victron Digital Multi Control 200/200A (https://shop.top.systems/monitoring-control/controlpanels/victron-digital-multi-control-200-200a.html), REC020005010 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-control/controlpanelen/)) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/monitoring-control/controlpanelen/victron-digital-multi-control-200-200a-gx-90.html), DMC000200010R (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Cerbo GX MK2 (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-cerbo-gx-mk2.html), BPP900451100 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) Verwandte Produkte: * Victron MultiPlus 12/1200/50-16 Compact (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/cmp122120000ictron-multiplus-12-1200-50-16-compact.html), CMP122120000 * Victron MultiPlus 12/1600/70-16 Compact (https://shop.top.systems/omvorm-laden/omvorm-laden-combi/victron-multiplus-12-1600-70-16-compact.html), CMP122160000 * Victron MultiPlus 12/2000/80-30 Compact (https://shop.top.systems/omvorm-laden/omvorm-laden-combi/victron-multiplus-12-2000-80-30-compact.html), CMP122200000 Dokumentation * Datenblatt MultiPlus 800VA – 5kVA (NL) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-inverter-charger-800VA-5kVA-NL.pdf) * Datenblatt MultiPlus 800VA – 5kVA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-inverter-charger-800VA-5kVA-EN-.pdf) * Bedienungsanleitung MultiPlus Compact 800VA, 1200VA und 1600VA 230V (Mehrsprachig, inkl. NL und EN) (https://www.victronenergy.com/upload/documents/Manual-MultiPlus-Compact-800-1200-1600-EN-NL-FR-DE-ES.pdf) * Schnellinstallationsanleitung Compact MultiPlus 12V 24V 800VA 1200VA 1600VA 230Vac (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Compact-Multiplus-12V-24V-800VA-1200VA-1600VA-230V….pdf) * VE.Bus Parallel-, Split- und Dreiphasensysteme (EN) (https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems) * VE.Bus Fehlercodes (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) * EU-Konformitätserklärung MultiPlus Compact 800 VA – 2000 VA (https://www.victronenergy.com/upload/documents/MultiPlus-Compact-800VA-2000VA-2021-12-29.pdf) * ECE R10-Zertifikat 12 V MultiPlus Compact und Wechselrichter (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-12V-MultiPlus-Compacts-&-Inverters.pdf) * IEC/EN-Zertifikat 60335 12 V und 24 V Multi Compact (https://www.victronenergy.com/upload/documents/Certificate-Safety-EN-IEC-60335-all-12V-and-24V-Multi-Compact.pdf) * Victron Energy ISO 9001-Zertifikat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Videos * Wussten Sie schon? – Sie können die Firmware eines MultiPlus mit einem Android-Smartphone aktualisieren. (EN) (https://youtu.be/AEPmjkyg7UY) * VEConfigure Basic (EN) (https://www.youtube.com/watch?v=V1Zceq02vMA) Fragen & Antworten Kann ich den Compact mit Lithium-Batterien verwenden? Ja, die Ladespannungen stellen Sie über die DIP-Schalter oder VEConfigure ein. Im Setup-Modus ist die Temperaturkompensation deaktiviert. Warum verbraucht der Wechselrichter mehr Strom als das Gerät? Addieren Sie die Leerlaufleistung (8 W) und den Wirkungsgradverlust. Der Suchmodus reduziert den Leerlaufverbrauch um ca. 70 %. Warum bleibt das Ladegerät so lange in der Bulk-Phase? Die Bulk-Phase dauert so lange, bis die Absorptionsspannung erreicht ist. PowerControl und hohe Temperaturen reduzieren den Ladestrom, wodurch die Bulk-Phase länger dauert. Kann ich mehrere Geräte parallel oder dreiphasig anschließen? Ja, bis zu sechs identische Geräte parallel oder drei dreiphasig. Verfügt das Compact über einen zweiten Wechselstromausgang? Nein, das Compact hat nur einen Wechselstromausgang. Ein zweiter Ausgang ist nur bei MultiPlus-Modellen ab 3 kVA verfügbar. Kontaktieren Sie uns! Möchten Sie wissen, welches Kabel, welche Sicherung oder welche Fernbedienung zu Ihrer Anlage gehört oder wie Sie PowerAssist für Ihren Landstromanschluss oder Generator konfigurieren? Kontaktieren Sie uns gerne; wir beraten Sie gerne zu Ihrem System. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Batteriespannung 12 V DC-Eingangsbereich 9,5–17 V Nennleistung 800 VA Dauerleistung 25/40/65 °C 700 W / 650 W / 400 W Spitzenleistung 1600 W Ladestrom Bordbatterie 35 A Ladestrom Starterbatterie 4 A Ladespannung (Aufnahme/Erhaltung/Speicher) 14,4 V / 13,8 V / 13,2 V Automatischer Umschalter 16 A Maximaler Wirkungsgrad 92 % Leerlaufleistung / AES / Suchmodus 8 W / 5 W / 2 W PowerControl / PowerAssist Ja / Ja AC-Ausgänge 1 Ausgangsspannung 230 V AC ±2 %, 50 Hz ±0,1 % Kommunikation VE.Bus, 2x RJ45 Parallel-/Drehstrombetrieb Bis zu 6 Geräte parallel schaltbar 3-in-3-Drehstrom-Programmierbares Relais 230 V/4 A AC, 4 A bis 35 V DC, 1 A bis 60 V DC. Batteriekabel 1,5 m, 16 mm², M8-Anschlüsse (montiert). Batteriekabel 1,5–5 m / 5–10 m, 35 mm² / 70 mm². AC-Anschluss: G-ST18i-Stecker. Batterietemperatursensor im Lieferumfang enthalten. Gehäuse: Aluminium, blau (RAL 5012). Betriebstemperatur: -40 bis +65 °C, lüftergekühlt. Gewicht: 10 kg. Normen: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1. Garantie: 5 Jahre. EAN: 8719076065067. Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns Kontakt begleiten Sie uns.
