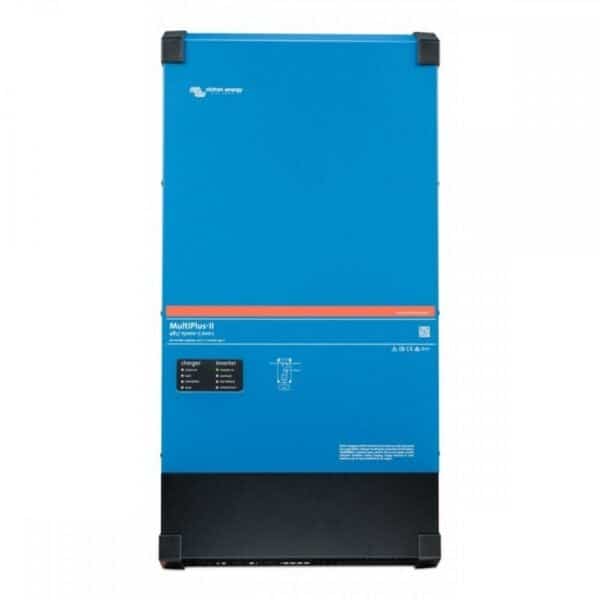

Victron MultiPlus-II 48/15000/200-100

Vorbestellung möglich

Der ursprüngliche Preis betrug: 3.127,85 €.Der aktuelle Preis beträgt: 2.658,67 €.

Victron MultiPlus-II 48/15000/200-100 – Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns.

PMP483150000

Vorbestellung möglich

Victron MultiPlus-II 48/15000/200-100

Victron MultiPlus-II 48/15000/200-100. Geeignet für Privathaushalte, netzunabhängiges Wohnen, Gewerbegebäude und Anlagen mit einer großen 48-V-Batteriebank und einem Dauerverbrauch von bis zu 12.000 W, z. B. Gewerbegebäude mit Maschinen, netzunabhängige Landwirtschaft oder Ladestationen. In Kombination mit einem GX-Gerät fungiert das System als Energiespeichersystem (ESS), und das 200-A-Ladegerät lädt die Batteriebank schnell wieder auf. Auch bekannt als 48/15k; dreiphasig mit einem Gerät pro Phase. Batteriespannung: Geeignet für 48-V-Batteriebänke mit einem DC-Eingangsbereich von 38–66 V. Der AC-Eingang akzeptiert 187–265 V AC bei 45–65 Hz; der Ausgang liefert 230 V AC ±2 % bei 50 Hz ±0,1 %, umschaltbar auf 60 Hz. Nennleistung: 15.000 VA. Dauerleistung 12.000 W bei 25 °C, 10.000 W bei 40 °C und 7.000 W bei 65 °C. Spitzenleistung 27.000 W. Leerlaufleistung 55 W, 39 W im AES-Modus und 6 W im Suchmodus. Der automatische Umschalter verarbeitet maximal 100 A. In Kombination mit PowerControl und PowerAssist wird der Eingangsstrom begrenzt und ein eventuelles Defizit der Batterie ausgeglichen. Batterieladegerät. Ladestrom 200 A. Adaptives Vierphasen-Ladegerät mit Schnellladung, Absorptionsladung, Erhaltungsladung und Speicherladung (BatterySafe). Ladespannungen 57,6 V (Absorptionsladung), 55,2 V (Erhaltungsladung). Die Spannungserkennung kompensiert Spannungsverluste an den Batteriekabeln. Anschlussfähig. Dreiphasenbetrieb mit einem Gerät pro Phase möglich; Parallelschaltung pro Phase nur bei Verwendung des externen Umschalters. In dieser Konfiguration wird nur der Master pro Phase an den AC-Eingang angeschlossen. Hierfür wird die Firmware mit der Option S99 und ein GX-Gerät mit Venus OS 3.33 oder höher verwendet. Pro System wird eine Fernbedienung benötigt. Bedienung und Datenauslesung erfolgen über eine digitale Multifunktionssteuerung, den VE.Bus Smart-Dongle oder ein GX-Gerät wie den Cerbo GX. Gehäuse: Stahlgehäuse in Blau (RAL 5012), lüftergekühlt, Betriebstemperatur -40 bis +65 °C. Schutz gegen Kurzschluss, Überlast, Über- und Unterspannung der Batterie, Überhitzung, 230 V AC am Wechselrichterausgang und übermäßige Restwelligkeit am Eingang. Montage: Victron empfiehlt eine 600-A-Gleichstromsicherung und ein Batteriekabel mit 2 x 95 mm² Querschnitt für Kabellängen bis 5 m oder 2 x 150 mm² für Längen von 5 bis 10 m; Kupferkabel geeignet bis 90 °C. Die Batterie wird mit 4 x M8-Schrauben (12 Nm) angeschlossen. Schließen Sie die Wechselstromkabel an M6-Schrauben an. Ein FI-Schutzschalter Typ A ist am Ausgang zulässig. Die Kommunikation erfolgt über VE.Bus mit zwei RJ45-Anschlüssen; VE.Can oder BMS-Can werden nicht unterstützt. Die Konfiguration erfolgt über VEConfigure oder VictronConnect mit einer MK3-USB-Schnittstelle oder dem VE.Bus Smart Dongle. Für die Überwachung über das VRM-Portal – Victron Energy (https://vrm.victronenergy.com/login) und für Energiespeichersysteme (ESS) ist ein GX-Gerät erforderlich. Zusätzlich stehen zwei programmierbare Hilfseingänge, Spannungserkennung und Fernsteuerung (Ein/Aus) zur Verfügung. Der allgemeine AC-Ausgang 1 ist permanent: Bei einem Netzausfall übernimmt der Wechselrichter innerhalb von 20 ms die Stromversorgung. AC-Ausgang 2 ist ein 50-A-Hilfsausgang, der sich im Batteriebetrieb abschaltet und nach Wiederherstellung der Netzspannung wieder einschaltet, z. B. für einen Warmwasserbereiter. Mit einem für ESS geeigneten GX-Gerät; das Gerät ist in den Victron-Zertifikaten EN 50549-1 und IEC 62116 (einphasig) aufgeführt. Direkt bestellbar: * Rotes Batteriekabel 95 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-rood-95mm-per-meter.html), KABRD0109500 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Schwarzes Batteriekabel 95 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-zwart-95mm-per-meter.html), KABZW0109500 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Crimp-Kabelschuh 95 mm² > M8 (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/perskabeloog-95mm-m8.html), PSKABOG00094 (Kategorie: Crimp-Kabelschuhe) (https://shop.top.systems/installation/accessories-cables/press-cable-eyes/)) * Victron VE.Bus Smart Dongle (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010), ASS030537010 * Victron Digital Multi Control 200/200A (https://shop.top.systems/monitoring-control/controlpanels/victron-digital-multi-control-200-200a.html), REC020005010 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/)) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-digital-multi-control-200-200a-gx-90.html), DMC000200010R (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Cerbo GX MK2 (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-cerbo-gx-mk2.html), BPP900451100 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) Verwandte Produkte * Victron MultiPlus-II 48/10000/140-100 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/victron-multiplus-ii-48-10000-140-100.html), PMP483105000 Dokumentation * Datenblatt MultiPlus-II Wechselrichter/Ladegerät 230 V (NL) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-II-inverter-charger-NL.pdf) * Datenblatt MultiPlus-II 3 kVA – 15 kVA 230 V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-II-inverter-charger-EN-.pdf) * Bedienungsanleitung MultiPlus-II 230 V (NL) (https://www.victronenergy.com/upload/documents/MultiPlus-II_230V/32424-MultiPlus-II___Quattro-II-pdf-nl.pdf) * Handbuch MultiPlus-II 230V (EN) (https://www.victronenergy.com/upload/documents/MultiPlus-II_230V/32424-MultiPlus-II___Quattro-II-pdf-en.pdf) * Online-Handbuch MultiPlus-II 230V (NL) (https://www.victronenergy.com/media/pg/MultiPlus-II_230V/nl/index-nl.html) * Online-Handbuch MultiPlus-II 230V (EN) (https://www.victronenergy.com/media/pg/MultiPlus-II_230V/en/index-en.html) * Online-Handbuch Anwendung für externe Umschalter (EN) (https://www.victronenergy.com/media/pg/MultiPlus-II_External_Transfer_Switch_application/en/index-en.html) * Manuelle Anwendung für externe Umschalter (EN) (https://www.victronenergy.com/upload/documents/MultiPlus-II_External_Transfer_Switch_application/179843-MultiPlus-II_external_transfer_switch_application-pdf-en.pdf) * Online-Handbuch: Planung und Installation von Energiespeichersystemen (EN) (https://www.victronenergy.com/media/pg/Energy_Storage_System/en/index-en.html) * VE.Bus-Parallel-, Split- und Dreiphasensysteme (EN) (https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems) * VE.Bus-Fehlercodes (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) * EU-Erklärung Konformitätszertifikat MultiPlus-II (https://www.victronenergy.com/upload/documents/DoC-MultiPlus-II-(EU)-0226.pdf) * Zertifikat EN-IEC 62109-1 und 2 für alle MultiPlus-II (GX) (https://www.victronenergy.com/upload/documents/Certificate-EN-IEC-62109-1-2-all-MultiPlus-II-(GX).pdf) * Zertifikat EN 50549-1 für MultiPlus-II 48 V 8 kVA, 10 kVA und 15 kVA (https://www.victronenergy.com/upload/documents/Certificate-ESS-EN-50549-1-MultiPlus-II-48V-8kVA-48V-10kVA-48V-15kVA-2026.pdf) * Zertifikat IEC 62116 für MultiPlus-II einphasig 48 V 8 kVA, 10 kVA und 15 kVA (https://www.victronenergy.com/upload/documents/Certificate-ESS-IEC-62116-MultiPlus-II-Single-Phase-48V-8kVA,-10kVA-15kVA-2026.pdf) * Zertifikat IEC 60335-1 / 60335-2 MultiPlus-II (GX) 3 kVA bis 15 kVA (https://www.victronenergy.com/upload/documents/Certificate-IEC-60335-1-60335-2-MultiPlus-II-(GX)-3kVA,-5kVA,-8kVA,-10kVA-&-15kVA.pdf) * Abmessungen MultiPlus-II 48 V 15 kVA (https://www.victronenergy.com/upload/documents/DimensionDrawing-48V15kVA-MultiPlus-II.pdf) * Victron Energy ISO 9001-Zertifikat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Videos * Einführung: MultiPlus-II (EN) (https://www.youtube.com/watch?v=nU5yUY6VhIU) * Schon gewusst? – Sie können die Firmware eines MultiPlus mit einem Android-Smartphone aktualisieren. (EN) (https://youtu.be/AEPmjkyg7UY) Fragen & Antworten Warum schaltet sich AC-out-2 im Akkubetrieb ab? Dies ist so vorgesehen: AC-out-2 schaltet sich im Akkubetrieb ab und nach Wiederherstellung der Netzspannung wieder ein. Schließen Sie nur Verbraucher an, die sich bei einem Stromausfall abschalten dürfen. Kann ich Geräte parallel oder dreiphasig anschließen? Dreiphasenbetrieb ist mit einem Gerät pro Phase möglich. Parallelschaltung pro Phase ist nur in der Anwendung „Externer Umschalter“ mit einem externen Umschalter, Firmware mit der Option S99, einem GX-Gerät mit Venus OS 3.33 oder höher und nur dem Master pro Phase am AC-Eingang möglich. Welcher FI-Schutzschalter ist am Ausgang zulässig? Typ A ist zulässig. Das integrierte Erdungsrelais verbindet Neutralleiter und Erde im Wechselrichterbetrieb. Welche Einstellungen konfiguriere ich für einen Wechselrichter oder geringe Landstromversorgung? Verwenden Sie PowerControl und PowerAssist mit AC-Eingangsstrombegrenzung und aktivieren Sie den dynamischen Strombegrenzer für einen Wechselrichter; WeakAC ist für verzerrte Netzspannung vorgesehen. Kann ich dieses Gerät für ein Energiespeichersystem mit Netzeinspeisung verwenden? Ja, mit einem GX-Gerät. Dieses Modell ist in den Victron-Zertifikaten EN 50549-1 und IEC 62116 für Einphasenbetrieb aufgeführt; Sie wählen den Netzcode in VEConfigure aus. Kontaktieren Sie uns: Möchten Sie wissen, welches Kabel, welche Sicherung oder welches GX-Gerät zu Ihrer Installation gehört oder wie Sie mehrere Geräte anschließen? Kontaktieren Sie uns gerne. Wir beraten Sie gerne zu Ihrem System. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Batteriespannung 48 V DC-Eingangsbereich 38–66 V Nennleistung 15.000 VA Dauerleistung (25/40/65 °C): 12.000 W / 10.000 W / 7.000 W Spitzenleistung 27.000 W Ladestrom 200 A Ladespannung (Aufnahme/Erhaltungsladung): 57,6 V / 55,2 V Automatischer Umschalter: 100 A Leerlaufleistung / AES / Suchmodus: 55 W / 39 W / 6 W AC-Eingang: 187–265 V AC, 45–65 Hz Ausgangsspannung: 230 V AC ±2 %, 50 Hz ±0,1 % AC-Ausgang: -250 A (nur Netzspannung) PowerControl / PowerAssist: Ja / Ja Kommunikation: VE.Bus, 2x RJ45 Parallel-/Drehstrombetrieb: Nur Parallelbetrieb mit externem Netzteil Umschalter; Dreiphasenstrom, ein Gerät pro Phase Empfohlene DC-Sicherung: 600 A Batteriekabel: 0–5 m / 5–10 m, 2 x 95 mm² / 2 x 150 mm² Batterieanschluss: 4 x M8-Schrauben, 12 Nm Gehäuse: Stahl, blau RAL 5012 Betriebstemperatur: -40 bis +65 °C, lüftergekühlt Abmessungen (H x B x T): 810 x 405 x 217 mm Gewicht: 80 kg Garantie: 5 Jahre EAN: 8719076056324 Gerne informieren wir Sie ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns Kontakt begleiten Sie uns.
