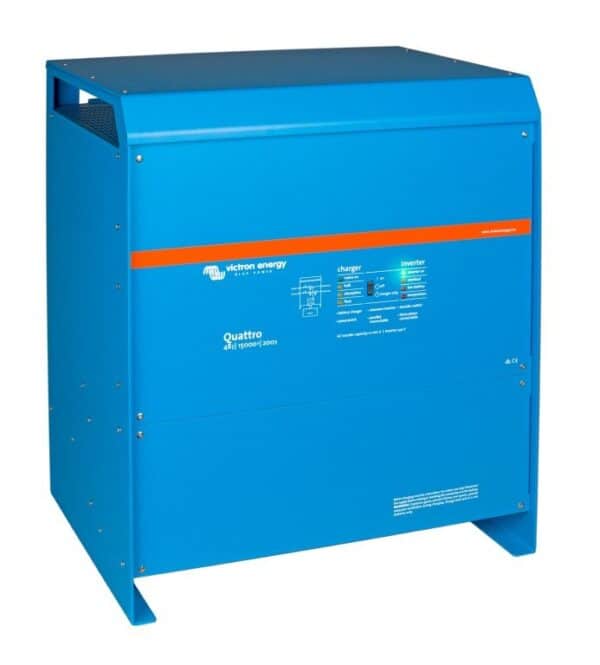

Victron Quattro 48/15000/200-100/100 277V
Victron Quattro 48/15000/200-100/100 277V. Für Installationen mit 277-V-Wechselstromnetz, wie z. B. Gewerbegebäude und netzunabhängige Standorte außerhalb Europas, mit einem großen 48-V-Batteriespeicher. Zwei 100-A-Eingänge verbinden Netz- und Generatorstrom, das 200-A-Ladegerät lädt den Batteriespeicher schnell auf, und bei Stromausfall übernimmt der Wechselrichter die Stromversorgung. Der zweite Wechselstromausgang versorgt einen Warmwasserbereiter nur dann mit Strom, wenn Netzspannung anliegt. Auch bekannt als Quattro 48/15k 277V. Batteriespannung: Geeignet für 48-V-Batteriespeicher. Der Ausgang liefert 277 V Wechselstrom. Die Kombination verfügt über zwei Wechselstromeingänge, z. B. für Landstrom und einen Generator; AC-in-1 hat Vorrang, wenn beide mit Spannung versorgt werden. Dauerleistung: 12.000 W bei 25 °C, 10.000 W bei 40 °C und 7.000 W bei 65 °C. Nennleistung 15.000 VA. Spitzenleistung 25.000 W. Maximaler Wirkungsgrad 96 %. Die automatischen Umschalter leiten 100 A pro Eingang weiter; PowerControl und PowerAssist begrenzen den Eingangsstrom und gleichen ein etwaiges Defizit aus der Batterie aus. Batterieladegerät: Adaptives Vierphasen-Ladegerät, Ladestrom 200 A. Ladespannungen: 57,6 V Absorption, 55,2 V Erhaltungsladung und 52,8 V Speicherspannung. Anschlussmöglichkeiten: Parallel- oder Dreiphasenschaltung mit identischen Geräten über die zwei RJ45 VE.Bus-Anschlüsse möglich. Fernsteuerung über Digital Multi Control, den VE.Bus Smart Dongle oder ein GX-Gerät wie den Cerbo GX. Gehäuse: Aluminiumgehäuse in Blau (RAL 5012), Schutzart IP21, lüftergekühlt. Schutz gegen Kurzschluss, Überlastung, Über- und Unterspannung, Überhitzung und übermäßige Eingangswelligkeit. Installation: Victron empfiehlt eine 600-A-Gleichstromsicherung und ein Batteriekabel mit 2 x 95 mm² Querschnitt für Kabellängen bis 5 m bzw. 2 x 150 mm² für Längen von 5 bis 10 m. Schließen Sie die Batterie mit M8-Schrauben und einem maximalen Anzugsmoment von 14 Nm an. Schließen Sie die Wechselstromkabel mit M6-Schrauben und einem maximalen Anzugsmoment von 7 Nm an. Schützen Sie jeden Wechselstromeingang mit einem maximalen Anzugsmoment von 100 A. Kommunikation: VE.Bus mit zwei RJ45-Anschlüssen. Konfiguration über VEConfigure mit einer MK3-USB-Schnittstelle oder über VictronConnect mit dem VE.Bus Smart-Dongle. Überwachung über das VRM-Portal – Victron Energy (https://vrm.victronenergy.com/login) mit einem GX-Gerät. Zusätzlich stehen drei programmierbare Relais (230 V/4 A AC, 4 A bis 35 V DC, 1 A bis 60 V DC), zwei Hilfseingänge und eine Fernsteuerung zum Ein- und Ausschalten zur Verfügung. Der allgemeine AC-Ausgang 1 ist ein Dauerstromanschluss: Bei einem Netzausfall übernimmt der Wechselrichter die Stromversorgung. Der AC-Ausgang 2 ist ein Hilfsausgang mit 50 A, der sich im Batteriebetrieb sofort abschaltet und sich nach Wiederherstellung der Netzspannung wieder einschaltet, beispielsweise für einen Warmwasserbereiter. Direkt bestellbar: * Rotes Batteriekabel 95 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-rood-95mm-per-meter.html), KABRD0109500 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Schwarzes Batteriekabel 95 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-zwart-95mm-per-meter.html), KABZW0109500 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Crimp-Kabelschuh 95 mm² > M8 (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/perskabeloog-95mm-m8.html), PSKABOG00094 (Kategorie: Crimp-Kabelschuhe) (https://shop.top.systems/installation/accessories-cables/press-cable-eyes/)) * Victron VE.Bus Smart Dongle (https://shop.top.systems/monitoring-control/draadloos/victron-ve-bus-smart-dongle.html), ASS030537010 * Victron Interface MK3-USB (VE.Bus zu USB) (https://shop.top.systems/installation/interface/victron-interface-mk3-usb-ve-bus-to-usb.html), ASS030140000-C * Victron Digital Multi Control 200/200A (https://shop.top.systems/monitoring-control/controlpanels/victron-digital-multi-control-200-200a.html), REC020005010 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/)) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/monitoring-control/controlpanels/victron-digital-multi-control-200-200a-gx-90.html), DMC000200010R (Kategorie: Schaltschränke (https://shop.top.systems/monitoring-control/controlpanels/)) * Victron Cerbo GX MK2 (https://shop.top.systems/monitoring-control/controlpanelen/victron-cerbo-gx-mk2.html), BPP900451100 (Kategorie: Schaltschränke (https://shop.top.systems/monitoring-control/controlpanelen/)) Dokumentation * Datenblatt Quattro 15kVA 277V (NL) (https://www.victronenergy.com/upload/documents/Datasheet-Quattro-15kVA-277V-NL.pdf) * Datenblatt Quattro 15kVA 277 V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Quattro-15kVA-277V-EN.pdf) * Bedienungsanleitung Quattro 15k 277 V (EN) (https://www.victronenergy.com/upload/documents/Manual-Quattro-15K-277V-EN.pdf) * Schnellinstallationsanleitung Quattro 48 V 10 kVA 120 V und 48 V 15 kVA 230 V/277 V (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Quattro-48V-10kVA-120V-48V-15kVA-230V-277V-EN.pdf) * Abmessungen Quattro 48 V 15000 VA 230 V und 277 V (https://www.victronenergy.com/upload/documents/Quattro-48V-15000VA-230V-277V.pdf) * VE.Bus Parallel-, Split- und Dreiphasensysteme (EN) (https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems) * VE.Bus Fehlercodes (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) * ISO 9001-Zertifikat Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Videos * VEConfigure Basic (EN) (https://www.youtube.com/watch?v=V1Zceq02vMA) Fragen und Antworten Warum funktioniert AC-out-2 nicht, wenn ich an Landstrom angeschlossen bin? AC-Ausgang 2 schaltet sich sofort ab, sobald die Kombination über die Batterie läuft, und schaltet sich wieder ein, sobald die Netzspannung wiederhergestellt ist. Bei einem kurzen Ausfall der Landstromversorgung fällt auch AC-Ausgang 2 kurzzeitig aus. Welchen Wechselstromeingang verwende ich für den Generator? AC-Eingang 1 hat Vorrang, wenn an beiden Eingängen Spannung anliegt. Normalerweise schließen Sie den Generator daran und den Landstrom an AC-Eingang 2 an. Welche Sicherung und welches Batteriekabel benötige ich? Victron empfiehlt 600 A und 2 x 95 mm² für eine Kabellänge von bis zu 5 m oder 2 x 150 mm² für 5 bis 10 m. Kann ich mehrere Geräte anschließen? Ja, Sie können identische Geräte parallel oder dreiphasig über VE.Bus anschließen. Verwenden Sie Gleichstromkabel gleicher Länge und gleichen Querschnitts. Kontaktieren Sie uns! Möchten Sie wissen, wie Sie Landstrom und einen Generator an den beiden Eingängen kombinieren oder welches Kabel und welche Sicherung zu Ihrer Anlage gehören? Kontaktieren Sie uns gerne; wir beraten Sie gerne zu Ihrem System. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Batteriespannung 48 V Nennleistung 15.000 VA Dauerleistung 25/40/65 °C 12.000 W / 10.000 W / 7.000 W Spitzenleistung 25.000 W Maximaler Wirkungsgrad 96 % 2 AC-Eingänge, AC-in-1 mit Priorität Automatischer Umschalter 100 A pro Eingang AC-Ausgang 250 A, nur Netzspannung PowerControl / PowerAssist Ja / Ja Ladestrom 200 A Ladespannung (Aufnahme/Erhaltung/Speicher) 57,6 V / 55,2 V / 52,8 V Ausgangsspannung 277 V AC Kommunikation VE.Bus, 2x RJ45 Parallel-/Drehstrombetrieb Ja, mit identischen Geräten 3x programmierbare Relais, 230 V/4 A AC, 4 A bis 35 V DC, 1 A bis 60 V DC Empfohlene DC-Sicherung: 600 A Batteriekabel: 0–5 m / 5–10 m, 2 x 95 mm² / 2 x 150 mm² Batterieanschluss: M8-Schrauben, max. 14 Nm Gehäuse: Aluminium, blau (RAL 5012) Schutzart: IP21 Gewicht: 72 kg Garantie: 5 Jahre EAN: 8719076062189 Wir informieren Sie gerne ausführlicher über dieses Produkt. Bitte kontaktieren Sie uns
