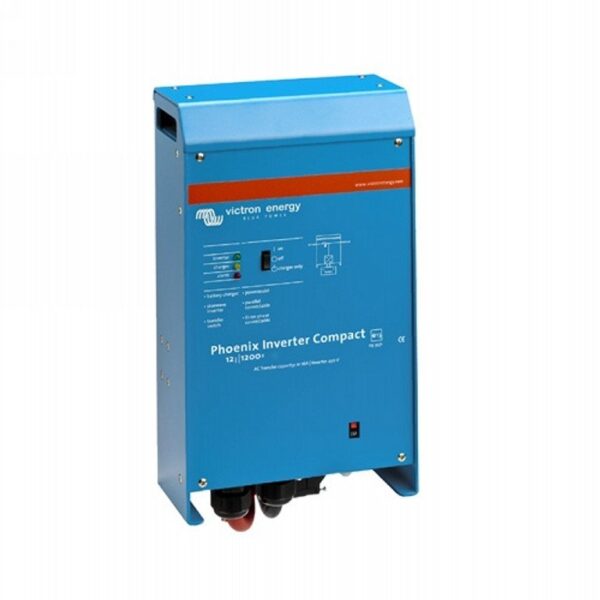

Victron Inverter 12/1200 Kompakt
Victron Wechselrichter 12/1200 Compact für 230-V-Verbraucher bis 1000 W Dauerleistung aus einer 12-V-Batteriebank in Schiffen, Fahrzeugen, Industrie- und Infrastrukturanwendungen wie Laptops, Kühlboxen, Messgeräten oder Werkzeugladegeräten. Die reine Sinuswelle versorgt auch empfindliche Elektronik. Schließen Sie ein GX-Gerät über VE.Bus an oder erweitern Sie den Betrieb später auf Parallel- oder Dreiphasenbetrieb. Batteriespannung: Geeignet für 12-V-Batteriebänke mit einem DC-Eingangsbereich von 9,5–17 V. Der Ausgang liefert 230 V AC ±2 % bei 50 Hz ±0,1 %; die Spannung ist zwischen 210 und 245 V einstellbar und die Frequenz kann auf 60 Hz umgeschaltet werden. Reine Sinuswelle. Dauerleistung: 1000 W bei 25 °C, 900 W bei 40 °C und 600 W bei 65 °C; Nennleistung: 1200 VA bei nichtlinearer Last mit einem Scheitelfaktor von 3:1. Spitzenleistung 2400 W. Maximaler Wirkungsgrad 92 %. Leerlaufleistung 8 W, 5 W im AES-Modus und 2 W im Suchmodus. Anschlussmöglichkeiten: Bis zu sechs identische Geräte parallel schaltbar mit DC-Kabeln gleicher Länge und gleichem Querschnitt sowie UTP-Kabeln direkt zwischen den Geräten; ein Splitter ist nicht zulässig. Drehstrombetrieb nur in Sternschaltung, nicht in Dreieckschaltung. Konfiguration von bis zu drei Geräten über VE.Bus Quick Configure; ab vier Geräten über VE.Bus System Configurator. Such- und AES-Modus funktionieren nur mit einem unabhängig betriebenen Gerät. Fernsteuerung über Phoenix Inverter Control, Digital Multi Control oder ein GX-Gerät; es kann jeweils nur eine Fernbedienung angeschlossen werden. Gehäuse: Blaues Aluminiumgehäuse (RAL 5012), Schutzart IP21, Lüfterkühlung, Betriebstemperatur -40 bis +65 °C. Geschützt gegen Ausgangskurzschluss, Überlastung, zu hohe und zu niedrige Batteriespannung, Überhitzung, 230 V AC am Ausgang und zu hohe Eingangswelligkeit. Verpolung der Batterie kann die interne Sicherung beschädigen. Montage: Für ausreichende Kühlung ist ein Mindestabstand von 10 cm um das Gerät herum einzuhalten. Die 1,5 m (25 mm²) langen Batteriekabel sind fest mit dem Gerät verbunden. Für Kabellängen von 1,5 bis 5 m empfiehlt Victron 50 mm², für 5 bis 10 m 100 mm². Victron gibt keine Sicherungsnennleistung an, die Gleichstromkabel müssen jedoch abgesichert sein. Das Gehäuse muss geerdet sein. Der 230-V-Ausgang wird über einen G-ST18i-Stecker angeschlossen. Kommunikation: VE.Bus mit zwei RJ45-Anschlüssen für Fernsteuerung, Parallel- und Drehstrombetrieb. Konfiguration über die DIP-Schalter oder mit VEConfigure und VictronConnect über eine MK3-USB-Schnittstelle. Überwachung über ein GX-Gerät und das VRM-Portal – Victron Energy (https://vrm.victronenergy.com/login). Das programmierbare Relais ist standardmäßig als Alarmrelais eingestellt und schaltet 230 V/4 A AC, 4 A bis 35 V DC oder 1 A bis 60 V DC. Fernsteuerung über einen externen Schalter am zweipoligen Anschluss. Hinweis: Der Wechselrichter verfügt über keinen automatischen Umschalter. Für die automatische Umschaltung zwischen Landstrom/Generator und Wechselrichter empfiehlt Victron die Modelle MultiPlus oder Quattro. Der Neutralleiter ist mit dem Gehäuse verbunden, um die Auslösung eines Fehlerstromschutzschalters (FI-Schalter) am Ausgang zu gewährleisten. Im Lieferumfang enthalten: 1,5 m (25 mm²) Batteriekabel, fest mit dem Gerät verbunden. Direkt bestellbar: * Rotes Batteriekabel 50 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-rood-50mm-per-meter.html), KABRD0105000 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Schwarzes Batteriekabel 50 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-zwart-50mm-per-meter.html), KABZW0105000 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Crimp-Kabelschuh 50 mm² > M8 (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/perskabeloog-50mm-m8.html), PSKABOG00051 (Kategorie: Crimp-Kabelschuhe) (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/)) * Kabelsatz 50 mm² 1,5 m rot und schwarz M8 (https://shop.top.systems/installatie/kabels/accu/kabelset-50mm-1-5-mtr-rood-en-zwart-m8.html), KABSET010500 (Kategorie Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * MEGA-fuse Sicherungshalter 2xM8 (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/mega-fuse-zekeringhouder2xm8.html), ZEKHD0000200 (Kategorie Sicherungshalter (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/)) * Mega-Sicherungshalter M8 35-300A (https://shop.top.systems/beveiligen- Schakelen/fusehouders/mega-fusehouder-m8-35-300a.html), ZEKHD0000800 (Kategorie Sicherungshalter (https://shop.top.systems/beveiligen- Schakelen/fusehouders/)) * Victron Phoenix Inverter Control (https://shop.top.systems/monitoring-control/controlpanels/victron-phoenix-inverter-control.html), REC030001210 (Kategorie Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/)) * Victron Digital Multi Control 200/200A (https://shop.top.systems/monitoring-control/controlpanels/victron-digital-multi-control-200-200a.html), REC020005010 (Kategorie Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * Victron Ekrano GX (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-ekrano-gx.html), BPP900480100 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-controle/bedieningspanelen/)) * TS Enovations IMD3+ Isolationsmonitor (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/ts-enovations-imd3-isolatiebewaker.html), SHP302501460 (Kategorie: Isolationsmonitore (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/)) Verwandte Produkte * Victron Inverter 12/1600 Compact (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/victron-omvormer-12-1600-compact.html), CIN122160000 * Victron Wechselrichter 12/2000 Compact (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/victron-omvormer-12-2000-compact.html), CIN122200000 * Victron Wechselrichter 12/3000 (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/victron-omvormer-12-3000.html), PIN123020000 Dokumentation * Datenblatt Wechselrichter 1200VA – 5000VA (NL) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-1200VA-5000VA-NL.pdf) * Datenblatt Wechselrichter 1200 VA – 5000 VA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-1200VA-5000VA-EN.pdf) * Bedienungsanleitung Wechselrichter Compact 1200 – 1600 (mehrsprachig, inkl. NL und EN) (https://www.victronenergy.com/upload/documents/Manual-Inverter-Compact-1200-1600-EN-NL-FR-DE-ES-IT-.pdf) * Kurzanleitung Phoenix Wechselrichter Compact 12/24 V 1200 VA – 1600 VA (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Compact-Phoenix-Inverter-12V-24V-1200VA-1600VA-EN.pdf) * Abmessungen des Kompaktwechselrichters 12V 24V 1200VA – 1600VA (https://www.victronenergy.com/upload/documents/Inverter-Compact-12V-24V-1200VA-1600VA.pdf) * EU-Konformitätserklärung für Wechselrichter 1200VA – 5000VA (https://www.victronenergy.com/upload/documents/Inverter-1200VA–5000VA-2023-10-11.pdf) * ECE R10-6-Zertifikat 12V MultiPlus Compact und Wechselrichter (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-12V-MultiPlus-Compacts-&-Inverters.pdf) * Victron Energy ISO 9001-Zertifikat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Videos * Schon gewusst? – Stromverbrauch eines Wechselrichters im Standby-Modus reduzieren (EN) (https://www.youtube.com/watch?v=v0s0x0hf66I) Fragen & Antworten Welche DC-Sicherung sollte ich verwenden? Victron gibt im Datenblatt und im Handbuch keinen Sicherungswert an, schreibt aber vor, dass die DC-Kabel abgesichert sein müssen. Welches Batteriekabel sollte ich für größere Entfernungen verwenden? Für 1,5 bis 5 m empfiehlt Victron 50 mm²; für 5 bis 10 m 100 mm². Das fest installierte Kabel (1,5 m, 25 mm²) ist kompatibel. Kann ich diesen Wechselrichter mit einem anderen Typ oder einer anderen Nennleistung kombinieren? Nein, Parallel- und Dreiphasenbetrieb sind nur mit identischen Geräten möglich, maximal sechs, mit Gleichstromkabeln gleicher Länge und gleichem Querschnitt. Funktioniert Dreiphasenbetrieb auch in Dreieckschaltung? Nein, nur in Sternschaltung. Sie können bis zu drei Geräte mit VE.Bus Quick Configure konfigurieren; ab vier Geräten mit dem VE.Bus System Configurator. Wie kann ich den Standby-Verbrauch reduzieren? Im Suchmodus (2 W, Ausschalten unter 40 W und Wiedereinschalten über 100 W) oder im AES-Modus (5 W); beides nur bei unabhängig betriebenen Geräten. Kann ich zwei Fernbedienungen gleichzeitig anschließen? Nein, es kann jeweils nur eine Fernbedienung an einen der beiden RJ45-Anschlüsse oder über den Remote-Ein/Aus-Anschluss angeschlossen werden. Kontaktieren Sie uns! Sind Sie sich bezüglich Kabelquerschnitt, Schutz oder Konfiguration eines Parallel- oder Dreiphasensystems unsicher? Kontaktieren Sie uns gerne; wir unterstützen Sie gerne bei Ihrer Installation. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Batteriespannung 12 V DC-Eingangsbereich 9,5–17 V Nennleistung 1200 VA Dauerleistung 25/40/65 °C 1000 W / 900 W / 600 W Spitzenleistung 2400 W Ausgangsspannung 230 V AC ±2 %, einstellbar 210–245 V Frequenz 50 Hz ±0,1 %, umschaltbar auf 60 Hz Wellenform Reine Sinuswelle Maximaler Wirkungsgrad 92 % Leerlaufleistung / AES / Suchmodus 8 W / 5 W / 2 W Kommunikation VE.Bus, 2x RJ45 Parallel- / Drehstrombetrieb Ja, bis zu 6 identische Geräte; Dreiphasige Sternschaltung, programmierbares Relais 230 V/4 A AC, 4 A bis 35 V DC, 1 A bis 60 V DC, Fernsteuerung Ein/Aus: Ja, Batterieanschluss: Batteriekabel 1,5 m (25 mm²) im Lieferumfang enthalten, Netzanschluss: Stecker G-ST18i, Gehäuse: Aluminium, blau RAL 5012, Schutzart: IP21, Betriebstemperatur: -40 bis +65 °C, lüftergekühlt, Abmessungen (H x B x T): 375 x 214 x 110 mm, Gewicht: 10 kg, Normen: EN 60335-1, EN 55014-1, EN 55014-2, Garantie: 5 Jahre, EAN: 8719076065036. Gerne stellen wir Ihnen weitere Informationen zu diesem Produkt zur Verfügung. Bitte kontaktieren Sie uns
