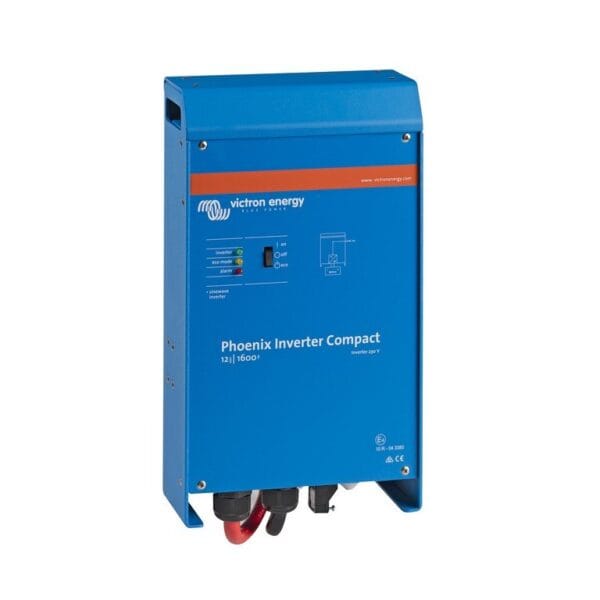

Victron Inverter 12/1600 Kompakt
Victron Inverter 12/1600 Compact für 230-V-Verbraucher bis 1300 W Dauerleistung in Schiffen, Fahrzeugen, Industrie- und Infrastrukturanwendungen mit 12-V-Batteriebank, z. B. Kaffeemaschinen, Elektrowerkzeuge oder Kompressorkühlschränke. Mit einer Spitzenleistung von 3000 W erfasst der Inverter Anlaufströme von Motoren. Das System kann über VE.Bus mit einem GX-Gerät erweitert und überwacht werden. Batteriespannung: Geeignet für 12-V-Batteriebänke mit einem DC-Eingangsbereich von 9,5–17 V. Der Ausgang liefert 230 V AC ±2 % bei 50 Hz ±0,1 %; die Spannung ist zwischen 210 und 245 V einstellbar und die Frequenz kann auf 60 Hz umgeschaltet werden. Reine Sinuswelle. Dauerleistung: 1300 W bei 25 °C, 1200 W bei 40 °C und 800 W bei 65 °C. Nennleistung 1600 VA bei nichtlinearer Last mit einem Scheitelfaktor von 3:1. Spitzenleistung 3000 W. Maximaler Wirkungsgrad 92 %. Leerlaufleistung 8 W, 5 W im AES-Modus und 2 W im Suchmodus. Anschlussmöglichkeiten: Bis zu sechs identische Geräte parallel schaltbar, mit Gleichstromkabeln gleicher Länge und gleichen Querschnitts sowie UTP-Kabeln direkt zwischen den Geräten; ein Splitter ist nicht zulässig. Drehstrombetrieb nur in Sternschaltung, nicht in Dreieckschaltung. Konfiguration von bis zu drei Geräten über VE.Bus Quick Configure; ab vier Geräten über VE.Bus System Configurator. Such- und AES-Modus funktionieren nur mit einem unabhängig betriebenen Gerät. Fernsteuerung über Phoenix Inverter Control, Digital Multi Control oder ein GX-Gerät; es kann jeweils nur eine Fernbedienung angeschlossen werden. Gehäuse: Aluminiumgehäuse in Blau (RAL 5012), Schutzart IP21, Lüfterkühlung, Betriebstemperatur -40 bis +65 °C. Geschützt gegen Ausgangskurzschluss, Überlastung, zu hohe und zu niedrige Batteriespannung, Überhitzung, 230 V AC am Ausgang und zu hohe Eingangswelligkeit. Verpolung der Batterie kann die interne Sicherung beschädigen. Montage: Halten Sie mindestens 10 cm Abstand um das Gerät herum zur Kühlung ein. Die 1,5 m (35 mm²) langen Batteriekabel sind fest mit dem Gerät verbunden. Für Kabellängen von 1,5 bis 5 m empfiehlt Victron 70 mm², für 5 bis 10 m 140 mm². Victron gibt keine Sicherungsnennleistung an, die Gleichstromkabel müssen jedoch abgesichert sein. Erden Sie das Gehäuse. Schließen Sie den 230-V-Ausgang über einen G-ST18i-Stecker an. Kommunikation: VE.Bus mit zwei RJ45-Anschlüssen für Fernsteuerung, Parallel- und Drehstrombetrieb. Konfiguration über die DIP-Schalter oder mit VEConfigure und VictronConnect über eine MK3-USB-Schnittstelle. Überwachung über ein GX-Gerät und das VRM-Portal – Victron Energy (https://vrm.victronenergy.com/login). Das programmierbare Relais dient standardmäßig als Alarmrelais und schaltet 230 V/4 A AC, 4 A bis 35 V DC oder 1 A bis 60 V DC. Fernsteuerung zum Ein- und Ausschalten über einen externen Schalter am zweipoligen Anschluss. Hinweis: Der Wechselrichter verfügt über keinen automatischen Umschalter. Für die automatische Umschaltung zwischen Landstrom oder Generator und Wechselrichter empfiehlt Victron die Modelle MultiPlus oder Quattro. Der Neutralleiter ist mit dem Gehäuse verbunden, um die Funktion eines Fehlerstromschutzschalters (FI-Schalter) am Ausgang zu gewährleisten. Lieferumfang: 1,5 m (35 mm²) Batteriekabel, fest mit dem Gerät verbunden. Kann direkt mit diesem Artikel bestellt werden: * Rotes Batteriekabel 70 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-rood-70mm-per-meter.html), KABRD0107000 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Schwarzes Batteriekabel 70 mm² pro Meter (https://shop.top.systems/installatie/kabels/accu/accukabel-zwart-70mm-per-meter.html), KABZW0107000 (Kategorie: Batteriekabel (https://shop.top.systems/installatie/kabels/accu/)) * Crimp-Kabelschuh 70 mm² > M8 (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/perskabeloog-70mm-m8.html), PSKABOG00071 (Kategorie: Crimp-Kabelschuhe) (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/)) * MEGA-fuse Sicherungshalter 2xM8 (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/mega-fuse-zekeringhouder2xm8.html), ZEKHD0000200 (Kategorie: Sicherungshalter (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/)) * Mega Sicherungshalter M8 35-300A (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/mega-zekeringhouder-m8-35-300a.html), ZEKHD0000800 (Kategorie: Sicherungshalter (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/)) * Victron Phoenix Wechselrichtersteuerung (https://shop.top.systems/monitoring-control/controlpanels/victron-phoenix-inverter-control.html), REC030001210 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/)) * Victron Digital Multi Control 200/200A (https://shop.top.systems/monitoring-control/controlpanels/victron-digital-multi-control-200-200a.html), REC020005010 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/)) * Victron Ekrano GX (https://shop.top.systems/monitoring-control/controlpanelen/victron-ekrano-gx.html), BPP900480100 (Kategorie: Bedienfelder (https://shop.top.systems/monitoring-control/controlpanels/)) * TS Enovations IMD3+ Isolationsmonitor (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/ts-enovations-imd3-isolatiebewaker.html), SHP302501460 (Kategorie Isolationsmonitore (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/)) Verwandte Produkte: * Victron Inverter 12/2000 Compact (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/victron-omvormer-12-2000-compact.html), CIN122200000 * Victron Inverter 12/3000 (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/victron-omvormer-12-3000.html), PIN123020000 * Victron Inverter 12/1200 Compact (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/victron-omvormer-12-1200-compact.html), CIN122120000 Dokumentation * Datenblatt Wechselrichter 1200 VA – 5000 VA (NL) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-1200VA-5000VA-NL.pdf) * Datenblatt Wechselrichter 1200 VA – 5000 VA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-1200VA-5000VA-EN.pdf) * Handbuch Kompakt-Wechselrichter 1200 – 1600 (mehrsprachig, inkl. NL und EN) (https://www.victronenergy.com/upload/documents/Manual-Inverter-Compact-1200-1600-EN-NL-FR-DE-ES-IT-.pdf) * Kurzanleitung für den Phoenix Inverter Compact 12/24V 1200VA – 1600VA (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Compact-Phoenix-Inverter-12V-24V-1200VA-1600VA-EN.pdf) * Abmessungen des Inverter Compact 12V 24V 1200VA – 1600VA (https://www.victronenergy.com/upload/documents/Inverter-Compact-12V-24V-1200VA-1600VA.pdf) * EU-Konformitätserklärung für Wechselrichter 1200VA – 5000VA (https://www.victronenergy.com/upload/documents/Inverter-1200VA–5000VA-2023-10-11.pdf) * ECE R10-6 12V MultiPlus Compact Zertifikat und Wechselrichter (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-12V-MultiPlus-Compacts-&-Inverters.pdf) * Victron Energy ISO 9001 Zertifikat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Videos * Schon gewusst? – Stromverbrauch eines Wechselrichters im Standby-Modus reduzieren (EN) (https://www.youtube.com/watch?v=v0s0x0hf66I) Fragen und Antworten Welche DC-Sicherung sollte ich verwenden? Victron gibt im Datenblatt und im Handbuch keinen Sicherungswert an, schreibt aber vor, dass die Gleichstromkabel abgesichert sein müssen. Welches Batteriekabel sollte ich für längere Strecken verwenden? Für 1,5 bis 5 m empfiehlt Victron 70 mm², für 5 bis 10 m 140 mm². Das fest installierte 1,5-m-Kabel hat einen Querschnitt von 35 mm². Kann ich diesen Wechselrichter mit einem anderen Typ oder einer anderen Nennleistung kombinieren? Nein, Parallel- und Drehstrombetrieb sind nur mit identischen Geräten möglich, maximal sechs Geräte mit Gleichstromkabeln gleicher Länge und gleichem Querschnitt. Funktioniert Drehstrom auch in Dreieckschaltung? Nein, nur in Sternschaltung. Sie können bis zu drei Geräte mit VE.Bus Quick Configure konfigurieren, ab vier Geräten mit dem VE.Bus System Configurator. Wie kann ich den Standby-Verbrauch reduzieren? Im Suchmodus (2 W, Abschaltung unter 40 W und Wiedereinschaltung über 100 W) oder im AES-Modus (5 W); beides nur bei unabhängig betriebenen Geräten. Kann ich zwei Fernbedienungen gleichzeitig anschließen? Nein, es kann jeweils nur eine Fernbedienung an einen der beiden RJ45-Anschlüsse oder über den Fernbedienungs-Ein/Aus-Anschluss angeschlossen werden. Sind Sie sich bezüglich Kabelquerschnitt, Schutz oder Aufbau eines Parallel- oder Dreiphasensystems unsicher? Kontaktieren Sie uns gerne; wir helfen Ihnen gerne bei der Planung Ihrer Installation. Kontaktieren Sie Top Systems (https://www.top.systems/nl/contact/). Technische Daten Batteriespannung 12 V DC-Eingangsbereich 9,5–17 V Nennleistung 1600 VA Dauerleistung 25/40/65 °C 1300 W / 1200 W / 800 W Spitzenleistung 3000 W Ausgangsspannung 230 V AC ±2 %, einstellbar 210–245 V Frequenz 50 Hz ±0,1 %, umschaltbar auf 60 Hz Wellenform Reine Sinuswelle Maximaler Wirkungsgrad 92 % Leerlaufleistung / AES / Suchmodus 8 W / 5 W / 2 W Kommunikation VE.Bus, 2x RJ45 Parallel- / Drehstrombetrieb Ja, bis zu 6 identische Geräte Dreiphasige Sternschaltung, programmierbares Relais 230 V/4 A AC, 4 A bis 35 V DC, 1 A bis 60 V DC, Fernsteuerung Ein/Aus: Ja, Batterieanschluss: Batteriekabel 1,5 m (35 mm²) im Lieferumfang enthalten, Netzanschluss: Stecker G-ST18i, Gehäuse: Aluminium, blau RAL 5012, Schutzart: IP21, Betriebstemperatur: -40 bis +65 °C, lüftergekühlt, Abmessungen (H x B x T): 375 x 214 x 110 mm, Gewicht: 10 kg, Normen: EN 60335-1, EN 55014-1, EN 55014-2, Garantie: 5 Jahre, EAN: 8719076065043. Gerne stellen wir Ihnen weitere Informationen zu diesem Produkt zur Verfügung. Bitte kontaktieren Sie uns
