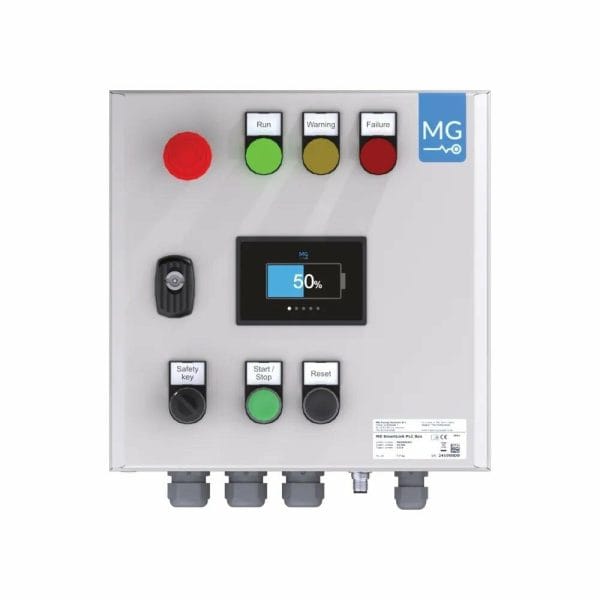

Contrôleur Modbus TCP MG SmartLink PLC Box Multi BMS

Contrôleur Modbus TCP MG SmartLink PLC Box Multi BMS

Contrôleur Modbus TCP MG SmartLink PLC Box Multi BMS

Boîtier PLC SmartLink Multi BMS de MG Energy Systems Le boîtier PLC SmartLink Multi BMS de MG Energy Systems est une interface de communication et de contrôle industrielle qui regroupe jusqu'à six maîtres MG (BT ou HT) en une seule batterie virtuelle. Les données de la batterie combinée sont accessibles via Modbus TCP sur Ethernet et via bus CAN (NMEA 2000/VE.Can), ce qui évite aux systèmes externes de communiquer avec plusieurs BMS. L'ensemble est logé dans une armoire équipée de six relais d'arrêt d'urgence internes. Applications Dans les projets industriels et maritimes, le stockage d'énergie doit fonctionner comme un système unique, même avec six BMS, et sa configuration doit répondre aux exigences de classification. Ce boîtier PLC réunit ces deux exigences : un flux de données unique vers le contrôleur et un matériel conçu pour les projets certifiés DNV et Lloyds. Le contrôle direct est intégré, ce qui rend inutile une couche EMS ou GX séparée. * Environnements SCADA et automates programmables (PLC) avec Siemens, WAGO, Schneider ou Beckhoff * Systèmes énergétiques industriels et du bâtiment * Projets maritimes classés par DNV ou Lloyd's * Installations hors réseau avec régulation de charge industrielle * Configurations complexes de MG Master nécessitant une signalisation ou des relais Collecte des données de batterie Le SmartLink collecte et combine toutes les données de batterie et de communication du système MG. Ainsi, les systèmes connectés en parallèle sont affichés comme un seul pack de batteries. Les équipements externes n'ont donc pas besoin de lire plusieurs BMS ; le boîtier PLC est le point de contact unique. Contrôle du système Outre la lecture des données, le boîtier PLC contrôle les MG Masters connectés. Il détecte l'état du système, y compris les alertes et les défauts, et permet de démarrer, d'arrêter et de réinitialiser l'ensemble du système de batteries. Si un MG Master ferme son contacteur principal, le SmartLink le signale ; si la capacité restante est trop faible, il coupe le système par mesure de protection. Connexion avec des tiers Le protocole standard pour les équipements externes est Modbus TCP. De plus, un bus CAN basé sur NMEA 2000 est disponible. Le SmartLink prend en charge une liste de chargeurs de batterie et de moteurs électriques courants, permettant une commande directe sans système de gestion de l'alimentation (EMS ou PMS) intermédiaire. Différences par rapport à la version avec un seul BMS : * Cette version prend en charge jusqu'à six maîtres MG ; la version avec un seul BMS (MG3000307) n'en prend en charge qu'un. * Six relais d'arrêt d'urgence internes contre une seule sortie d'arrêt d'urgence. * Une alimentation externe est requise pour cette version ; avec le BMS unique, l'alimentation du maître est intégrée au boîtier. Documentation * Manuel du boîtier SmartLink PLC (EN) (https://downloads.mgenergysystems.eu/smartlinkplc/documents/smartlink-plc-box-manual) * Centre de téléchargement SmartLink PLC – fiches techniques et certificats (EN) (https://downloads.mgenergysystems.eu/smartlinkplc) * Schémas (EN) (https://downloads.mgenergysystems.eu/smartlinkplc/drawings) * Modèles 3D (STEP) (https://downloads.mgenergysystems.eu/smartlinkplc/3d-models) * Page produit de la gamme SmartLink (NL) (https://www.mgenergysystems.eu/nl/products/smartlink-mx-2/) * Schémas système MG Energy Systems (EN) (https://downloads.mgenergysystems.eu/single-line-diagrams/schematics) MG Energy Systems publie la page produit en Néerlandais ; le manuel, les fiches techniques et les certificats sont en anglais. MG précise que l’anglais est la langue officielle et qu’aucun droit ne peut être invoqué sur la base de traductions. Contact : Vous travaillez sur un projet impliquant plusieurs MG Masters, la classification ou l’intégration d’automates programmables ? Nos spécialistes sont à votre disposition pour vous accompagner dans la conception du système et le choix de la version SmartLink. Veuillez nous contacter (https://www.top.systems/nl/contact/). Spécifications : Application : Combinaison et contrôle de plusieurs systèmes de gestion technique du bâtiment (GTB) MG Master. Nombre de MG Masters : Maximum 6 (BT ou HT). Sorties d’arrêt d’urgence : 6 relais d’arrêt d’urgence internes. Communication : Modbus TCP (Ethernet) et bus CAN (NMEA 2000/VE.Can). Alimentation : Alimentation externe requise. Champ d’application : Projets agréés DNV et Lloyds inclus. Fabricant : MG Energy Systems
