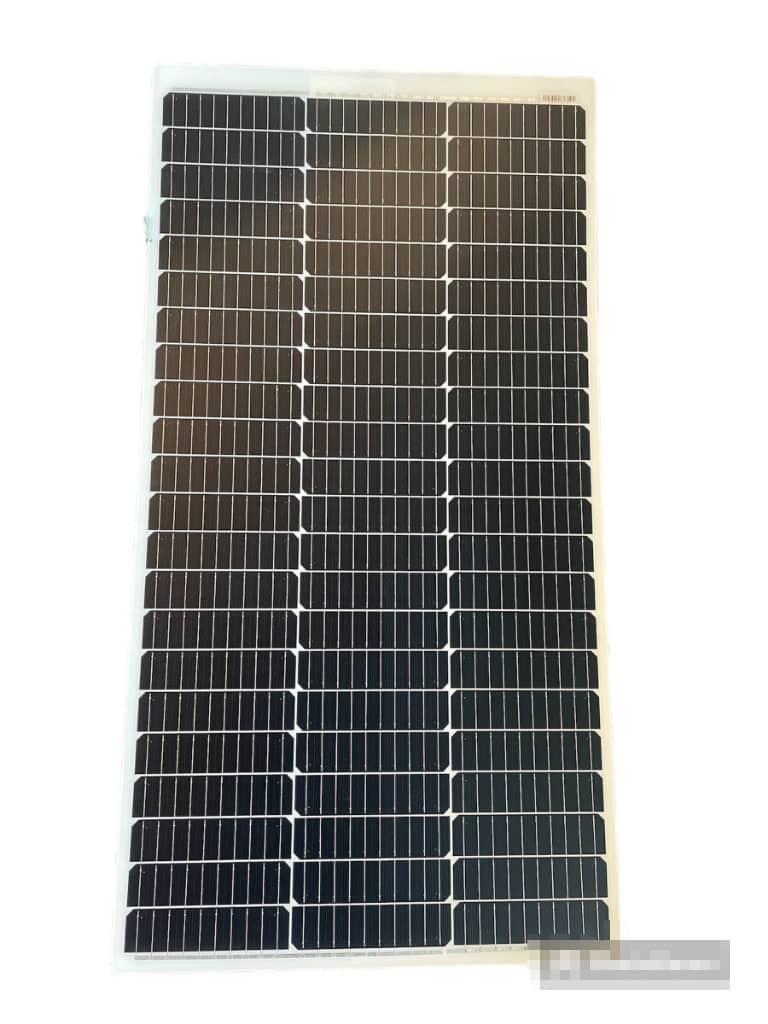

Panneau solaire semi-flexible 120 Wc encastré

Panneau solaire semi-flexible 120 Wc encastré

Panneau solaire semi-flexible 120 Wc encastré

Pour les toits où aucun cadre ni support ne convient et où chaque kilo compte : camping-car, fourgon, bateau ou abri de jardin. Seulement 4 mm d’épaisseur et plus de la moitié plus léger qu’un panneau à cadre de même capacité, avec un câble encastré qui ne nécessite aucun espace sous le panneau. Couche de base en aluminium avec couche supérieure en ETFE. La plaque de base en aluminium confère au panneau une stabilité dimensionnelle et une résistance à la chaleur, et dissipe la chaleur des cellules vers la surface de support. La couche supérieure en ETFE offre une transmission lumineuse élevée, est résistante aux rayures et ne jaunit pas, même après des années d’utilisation en extérieur. 120 Wc à partir de cellules de grade A de 182 mm². 66 cellules monocristallines de grade A de 182 mm² (3 x 22) avec un rendement de 22,7 % délivrent 120 Wc à une tension de crête (Vmp) de 38,3 V. Cette tension relativement élevée rend le panneau compatible avec les batteries 12 V et 24 V équipées d’un régulateur de charge MPPT. Câblage encastré et connexion en série Le panneau est câblé avec un câble encastré de 2 x 1,5 mm² d'une longueur de 8 mètres, installé à fleur du stratifié sans passer par un boîtier en saillie. Il ne contient pas de diodes de dérivation. Pour connecter plusieurs panneaux en série, commandez le boîtier de diodes de dérivation SOLAR5005050 (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/bypass-diode-box-voor-flush-zonnepaneel.html) avec chaque panneau. Fixation adhésive sans traversée de toiture Le panneau est conçu pour une fixation adhésive. À l'aide des colles Sika Aktivator-205 et Sikaflex 552 AT, collez le panneau directement sur le panneau de toiture ; avec une traversée de toiture Solara, le câble est acheminé à l'intérieur de manière étanche. Sans trous de vis, aucun risque de fuite. Peut être commandé directement avec ce produit : * Boîtier de diode de dérivation pour panneau solaire encastré (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/bypass-diode-box-voor-flush-zonnepaneel.html) – SOLAR5005050 * Sika Aktivator-205 transparent, 30 ml (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/sika-aktivator-205-transparant-inhoud-30-milliliter.html) – SOLAR0092533 * Sikaflex 552 AT adhésif de construction blanc, 300 ml (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/sikaflex-552-at-constructielijm-wit-buitentoepassingen-inhoud.html) – SOLAR0092525 * Traversée de toit Solara DD1/W (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-dakdoorvoer-dd1-w.html) – SOLAR0095480 * Traversée de toit Solara DD2/W (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/solara-dakdoorvoer-dd2-w.html) – SOLAR0095481 * Kit de connecteurs Staubli MC4 (mâle et femelle) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/staubli-mc4-connector-set-male-en-female.html) – SOLAR0095486 * Régulateur de tension Victron SmartSolar MPPT 75/15 (12/24 V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-75-15-12-24v.html) – SCC075015060R Produits associés * Panneau solaire LE-M2-120W (https://shop.top.systems/zonnestroom/zonnepanelen/zonnepaneel-le-m2-120w-1140-x-580-x-4-mm.html) – SOLAR5005039 * Panneau solaire flexible 120Wc encastrable (https://shop.top.systems/zonnestroom/zonnepanelen/zonnepaneel-semi-flex-120wp-36v-flushl-1060x540x2mm.html) – SOLAR5005008 * Panneau solaire semi-flexible 190Wc (https://shop.top.systems/zonnestroom/zonnepanelen/zonnepaneel-le-190-34-5v-021d-1490x673x4-mm.html) – Documentation SOLAR5005031 * Fiche technique LE-120W/38.3V-FLU (anglais) (https://shop.top.systems/_clientfiles/Documents/Datasheets/SOLAR5005033_Zonnepaneel-Le-120W-36V-flush.pdf) Contact Vous hésitez entre la version encastrée et un panneau avec boîte de jonction ? Vous souhaitez savoir quel contrôleur de charge MPPT convient à votre parc de batteries ? Nos conseillers techniques sont à votre disposition. N'hésitez pas à nous contacter (https://www.top.systems/nl/contact/). Spécifications Puissance crête (Pmax) 120 Wc Tension à puissance maximale (Vmp) 38,3 V Courant à puissance maximale Puissance absorbée (Imp) : 3,14 A Tension en circuit ouvert (Voc) : 44,8 V Courant de court-circuit (Isc) : 3,29 A Tolérance de puissance : ±3 % Tension système max. : 200 Vcc (IEC) Type de cellule : Monocristalline de qualité A, 182 mm³ Nombre de cellules : 66 (3 × 22) Rendement des cellules : 22,7 % Coefficient de température de puissance : -0,35 %/°C Coefficient de température de tension : -0,275 %/°C Connexion : Câble encastré 2 × 1,5 mm², 800 cm Température de fonctionnement : -20 à +75 °C Indice de protection : IP67 Dimensions (L × l × H) : 1120 × 580 × 4 mm Certifications : CE, RoHS Garantie : 1 an

Nous serions ravis de vous fournir de plus amples informations sur ce produit. Veuillez contacter .
