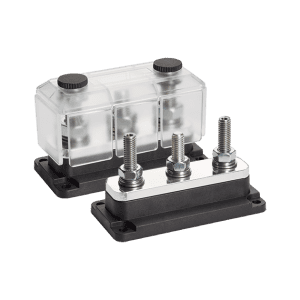

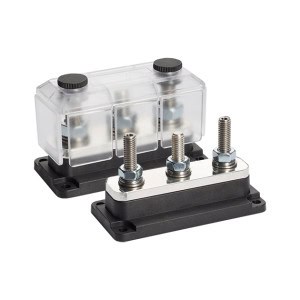

DC Modular 3x M10 busbar De DC Modular hogestroomrails verdelen hoge gelijkstromen over meerdere aangesloten kabels of over andere modules uit dezelfde reeks. Deze uitvoering heeft drie M10-aansluitbouten op een basisplaat van vertind koper met hoge zuiverheid, is geschikt voor 600 A bij maximaal 60 V en wordt geleverd met een doorzichtige afdekkap. Toepassingen Bij accukabels van 70 mm² en hoger wilt u M10-bouten: die nemen het aanhaalmoment aan dat een grote kabelschoen nodig heeft. Deze rail biedt drie van die aansluitpunten in dezelfde compacte rasteropzet als de rest van de reeks, zodat de verdeling later zonder herindeling uitgebreid kan worden. * Jachten, beroepsvaart en elektrische aandrijving * Off-grid, back-up en ESS-installaties met zware accukabels * Werkmaterieel en bedrijfsvoertuigen met een zwaar boordnet * Schakelkasten waarin de DC-verdeling later wordt uitgebreid Opbouw en materialen * Basisplaat van vertind koper met hoge zuiverheid voor een lage overgangsweerstand * Bouten, ringen en moeren van roestvast staal voor optimale corrosiebestendigheid * Vezelversterkte kunststof voet, bestand tegen hoge temperaturen en chemicaliën * Doorzichtige afdekkap met uitbreekbare zijkanten voor kabelinvoer vanuit elke richting Rasteropzet en koppelen Alle DC Modular producten hebben op een raster afgestemde basisafmetingen en dezelfde aansluithoogte. Daardoor koppelt u meerdere rails en klemmen met verbindingsplaten tot één doorlopende verdeling, zonder pasmaatwerk en zonder losse doorverbindingskabels. Deze rail heeft rastermaat 1 x 2 en dezelfde voetafdruk als de M8-uitvoering. Slimme klemopzet Het klemontwerp maakt het mogelijk twee kabelschoenen gespiegeld op dezelfde bout te monteren. De afdekkap wordt aan de bovenzijde vergrendeld, zodat de aansluitingen achteraf bereikbaar blijven zonder de module los te nemen. De duimschroeven van de kap alleen handvast aandraaien. Montage en aanhaalmoment Monteer in deze volgorde: kabelschoenen, vlakke ring, veerring, moer. Plaats nooit een ring tussen busbar en kabelschoen, tussen twee kabelschoenen op dezelfde bout, tussen busbar en verbindingsplaat of tussen kabelschoen en verbindingsplaat. Aanhaalmoment 22 N·m voor M10 — let op, dat is hoger dan bij de M8-uitvoering. Zorg voor voldoende trekontlasting op alle kabels. Bedradingsvolgorde Volg bij hoge stromen de top-down-methode: plaats de zwaarste belasting zo dicht mogelijk bij de hoofdtoevoer, bij voorkeur op dezelfde bout, en de lichtere belastingen op de verder gelegen bouten. Dat beperkt de verliezen in de rail. Documentatie * Productinformatie DC Modular bij TBS Electronics, met brochure (EN) (https://tbs-electronics.com/product/dcm-insulated-studs/) De installatiehandleiding van de DC Modular reeks is meertalig, inclusief Nederlands, en beschrijft de specificaties, de montagevolgorde, de aanhaalmomenten, de boormal en de bedradingsvolgorde. Zie onze eigen productpagina voor dat document; de brochure van de fabrikant is Engelstalig. Contact Bouwt u een DC Modular verdeling op en wilt u de juiste combinatie van rails, klemmen en verbindingsplaten? Onze specialisten stellen het graag met u samen. Neem contact met ons op (https://www.top.systems/nl/contact/). Specificaties Aansluitbouten3x M10 Maximale stroom600 A Maximale spanning60 V Rastermaat1 x 2 Afmetingen (b x l x h)50 x 100 x 64,5 mm Maat A / maat B38,0 / 88,0 mm Aanhaalmoment22 N·m Materiaal busbarVertind koper, hoge zuiverheid Materiaal bouten en moerenRoestvast staal Materiaal voetVezelversterkte kunststof AfdekkapDoorzichtig, met uitbreekbare zijkanten PlaatsingUitsluitend in een droge binnenomgeving
