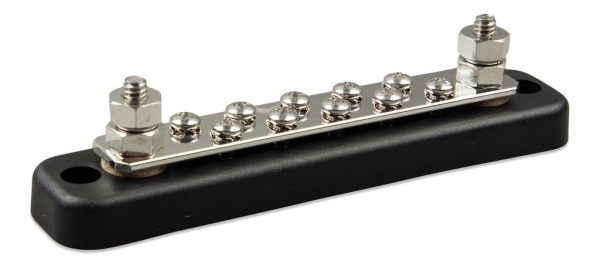

DC Verdeelrail 150A 2x M6 met 10 schroeven inclusief ABS kap Victron Busbar 150 A 2P met 10 schroefaansluitingen Aan de uiteinden zit per rail een zware bout voor de hoofdtoevoer; daartussen liggen tien kleine schroefaansluitingen voor de afgaande groepen. De rail is geschikt voor 150 A bij maximaal 70 VDC en wordt geleverd met een afneembare, doorzichtige beschermkap. Toepassingen Een camper of boot heeft al snel tien kleine verbruikers: verlichting, pomp, ventilator, USB-punten, radio. Die allemaal op de accupool of op een zware rail aansluiten werkt rommelig en is lastig na te trekken. Deze dubbele rail geeft plus en min naast elkaar op één plek, met de hoofdvoeding op de bouten en elke groep op een eigen schroef. * Campers, caravans en bedrijfsvoertuigen * Jachten en sloepen met veel kleine 12 V-verbruikers * Centraal massapunt in een DC-installatie * Overzichtelijke groepsverdeling in een schakelpaneel Verdeling van de stroom De rail is als geheel geschikt voor 150 A. Verdeeld over tien aansluitingen komt dat neer op ongeveer 15 A per punt. Deze uitvoering is dus bedoeld voor hulpstroomkringen en niet voor zware verbruikers als een omvormer of een boegschroef; daarvoor kiest u een rail met zware boutaansluitingen. Materiaal en opbouw * Railstrip van vertind koper, 2,4 x 19 mm * Boutaansluitingen en schroeven van roestvast staal * Moeren van vertind koper * Voet van ABS, brandklasse UL 94 V-0 * Doorzichtige kap van polycarbonaat, brandklasse UL 94 HB Montage Houd voor de boutaansluitingen een aanhaalmoment van 7 N·m aan. De doorzichtige kap is afneembaar, zodat u zonder demontage kunt zien welke aansluitingen bezet zijn en er later een groep bij kunt zetten. Documentatie * Datasheet Busbar 150 A 2P met 10 of 20 schroeven (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Busbar-150-A-2P-with-10-or-20-screws,-with-cover-EN.pdf) * Verklaring van overeenstemming – busbars (PDF) (https://www.victronenergy.com/upload/documents/Bus-bar-2024-07-24.pdf) * ISO 9001-certificaat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Productpagina busbars Victron Energy (EN) (https://www.victronenergy.com/dc-distribution-systems/busbars) Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig. De afmetingen staan in de datasheet. Video's * Victron Energy busbars voor elektrische installaties – 150, 250 en 600 A (Victron Energy, EN) (https://www.youtube.com/watch?v=8Ho2syEYVpA) Contact Weet u niet zeker of deze uitvoering genoeg aansluitingen heeft, of hoe u de groepen over de rail verdeelt? Onze specialisten denken graag met u mee. Neem contact met ons op (https://www.top.systems/nl/contact/). Beschikbare modellen: > 150A / 70V – 4x hoge stroom verbindingen > 150A / 70V – 6x hoge stroom verbindingen > 250A / 70V – 4x hoge stroom verbindingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen. Specificaties Maximale stroom150 A Maximale spanning70 VDC Uitvoering2-polig, plus en min in één behuizing Schroefaansluitingen10 stuks, 8-32 / 4,2 mm, roestvast staal BoutaansluitingenDiameter 6,35 mm (¼ inch), hoogte 17 mm, roestvast staal Materiaal moerVertind koper Aanbevolen aanhaalmoment7 N·m Materiaal railstripVertind koper, 2,4 x 19 mm Materiaal voetABS, UL 94 V-0 Materiaal kapDoorzichtig polycarbonaat, UL 94 HB Afmetingen (h x b x d), met kap45 x 152,4 x 32 mm Gewicht0,3 kg FabrikantVictron Energy Garantie5 jaar Busbars worden gebruikt voor de distributie van hoge stromen en bieden tegelijkertijd aansluitingen voor batterijen en / of DC-apparatuur. Het Victron programma biedt een aantal rails met verschillende stroomwaarden en aantal aansluitklemmen. Elke rail is voorzien van een verwijderbare beschermkap. Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
