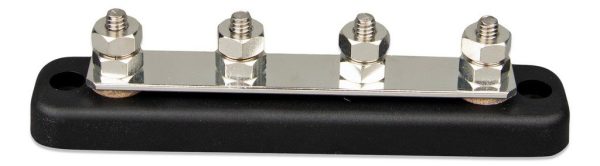

DC Verdeelrail 150A 4x M6 inclusief ABS kap Victron Busbar 150 A met 4 aansluitingen Deze verdeelrail van Victron Energy heeft vier zware boutaansluitingen op één doorlopende strip van vertind koper. U gebruikt hem als centraal verdeelpunt voor de plus óf de min van een gelijkstroominstallatie: één toevoer vanaf de accu, drie afgaande verbindingen naar verbruikers, laders of omvormers. De rail is geschikt voor 150 A bij maximaal 70 VDC en wordt geleverd met een afneembare, doorzichtige beschermkap. Toepassingen Vier zware kabels op één accupool stapelen is vragen om overgangsweerstand en warmte. Met deze rail geeft u elke kabel zijn eigen bout op een strip die de stroom netjes verdeelt, met een kap eroverheen zodat er niets kan kortsluiten. Voor een systeem tot 150 A is dit het eenvoudigste en meest onderhoudsvrije verdeelpunt dat er is. * Jachten, sloepen en campers met een 12 V- of 24 V-installatie * Off-grid en back-upinstallaties tot 150 A * Centraal plus- of minpunt achter een hoofdzekering * Werkmaterieel en bedrijfsvoertuigen Zware aansluitingen De vier bouten hebben een diameter van 6,35 mm (¼ inch) en zijn 17 mm hoog, waardoor er ruimte is voor perskabelogen van forse kabeldoorsneden. Het aanbevolen aanhaalmoment is 7 N·m: te los aandraaien geeft warmteontwikkeling, te vast aandraaien beschadigt de bout en de voet. Materiaal en opbouw * Railstrip van vertind koper, 1,4 x 18 mm — de tinlaag houdt de overgangsweerstand laag * Bouten van roestvast staal, geschikt voor maritieme en vochtige omgevingen * Moeren van vertind koper * Voet van ABS, brandklasse UL 94 V-0 * Doorzichtige kap van polycarbonaat, brandklasse UL 94 HB Keuzehulp Heeft u meer aansluitpunten nodig, dan is de uitvoering met zes aansluitingen de logische stap. Gaat de stroom boven 150 A, kies dan een rail uit de 250 A- of 600 A-reeks. Zijn het juist veel kleine groepen, dan past een 2-polige uitvoering met tien of twintig schroefaansluitingen beter. Documentatie * Datasheet Busbar 150 A met kap (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Busbar-150-A-EN.pdf) * Maatvoeringstekening 4 aansluitingen met kap (PDF) (https://www.victronenergy.com/upload/documents/Busbar-150A-4P-+PC-cover.pdf) * Maatvoering 3D (PDF) (https://www.victronenergy.com/upload/documents/Busbar-150A-4P-+PC-cover-(3D).pdf) * 3D-model (STEP) (https://www.victronenergy.com/upload/documents/Busbar-150A-4P-+PC-cover-(stp).STEP) * Verklaring van overeenstemming – busbars (PDF) (https://www.victronenergy.com/upload/documents/Bus-bar-2024-07-24.pdf) * ISO 9001-certificaat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Productpagina busbars Victron Energy (EN) (https://www.victronenergy.com/dc-distribution-systems/busbars) Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig. Video's * Victron Energy busbars voor elektrische installaties – 150, 250 en 600 A (Victron Energy, EN) (https://www.youtube.com/watch?v=8Ho2syEYVpA) Contact Twijfelt u over het aantal aansluitingen of de benodigde stroomsterkte voor uw verdeling? Onze specialisten rekenen het graag met u door. Neem contact met ons op (https://www.top.systems/nl/contact/). Beschikbare modellen: > 150A / 70V – 4x hoge stroom verbindingen > 150A / 70V – 6x hoge stroom verbindingen > 250A / 70V – 4x hoge stroom verbindingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen. Specificaties Maximale stroom150 A Maximale spanning70 VDC Aantal aansluitingen4 Aansluitdiameter6,35 mm (¼ inch) Aansluithoogte17 mm Materiaal aansluitingRoestvast staal Materiaal moerVertind koper Aanbevolen aanhaalmoment7 N·m Materiaal railstripVertind koper, 1,4 x 18 mm Materiaal voetABS, UL 94 V-0 Materiaal kapDoorzichtig polycarbonaat, UL 94 HB Afmetingen (h x b x d), met kap45 x 152,4 x 31,8 mm Gewicht0,2 kg FabrikantVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
