DC Verdeelrail 250A 2P met 12 schroeven inclusief ABS kap

DC Verdeelrail 250A 2P met 12 schroeven inclusief ABS kap

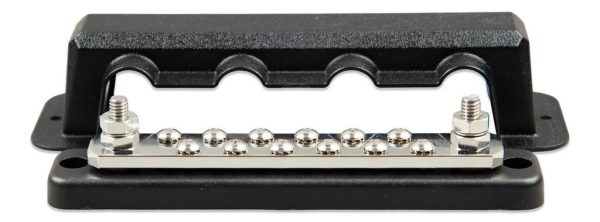

DC Verdeelrail 250A 2P met 12 schroeven inclusief ABS kap Victron Busbar 250 A 2P met 12 schroefaansluitingen Deze verdeelrail van Victron Energy bevat twee gescheiden rails in één behuizing: één voor de plus en één voor de min. Aan de uiteinden zit per rail een zware bout van 8 mm voor de hoofdtoevoer; daartussen liggen twaalf schroefaansluitingen voor de afgaande groepen. De rail is geschikt voor 250 A bij maximaal 70 VDC en wordt geleverd met een afneembare beschermkap. Toepassingen Twaalf aansluitpunten voor plus én min betekent dat elke groep zijn eigen plek krijgt, met een railstrip die zwaar genoeg is voor een installatie tot 250 A. Voor een goed uitgeruste boot of camper met veel losse kringen is dit doorgaans de rail die het hele DC-gedeelte overzichtelijk maakt. * Jachten en beroepsvaart met veel losse 12 V- of 24 V-groepen * Uitgebouwde campers en expeditievoertuigen * Centraal plus- en minpunt voor een complete DC-installatie * Groepsverdeling achter een zekeringpaneel Twee rails in één behuizing Plus en min zitten gescheiden in dezelfde behuizing. Dat scheelt montageruimte en bekabeling ten opzichte van twee losse rails, en houdt de heen- en retourleiding van elke groep bij elkaar — prettig bij het opsporen van een storing. Zware bouten, lichtere schroeven De boutaansluitingen aan de uiteinden hebben een diameter van 8 mm (5/16 inch) en zijn 17 mm hoog; daar komt de hoofdvoeding op met een aanhaalmoment van 13 N·m. De twaalf schroefaansluitingen ertussen zijn 10-24 / 4,8 mm en bedoeld voor de afgaande groepen. De 250 A geldt voor de rail als geheel, niet per aansluitpunt. Materiaal en opbouw * Railstrip van vertind koper, 6,35 x 25 mm — fors gedimensioneerd voor 250 A * Bouten en schroeven van roestvast staal * Moeren van vertind koper * Voet van ABS, brandklasse UL 94 V-0 * Kap van ABS, brandklasse UL 94 V-2 Documentatie * Datasheet Busbar 250 A 2P met 6 of 12 schroeven (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Busbar-250-A-2P-with-6-or-12-screws-EN.pdf) * Verklaring van overeenstemming – busbars (PDF) (https://www.victronenergy.com/upload/documents/Bus-bar-2024-07-24.pdf) * ISO 9001-certificaat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Productpagina busbars Victron Energy (EN) (https://www.victronenergy.com/dc-distribution-systems/busbars) Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig. Er is geen aparte maatvoeringstekening; de afmetingen staan in de datasheet. Video's * Victron Energy busbars voor elektrische installaties – 150, 250 en 600 A (Victron Energy, EN) (https://www.youtube.com/watch?v=8Ho2syEYVpA) Contact Twijfelt u tussen deze uitvoering en een rail met zware boutaansluitingen, of over de benodigde stroomsterkte? Onze specialisten rekenen het graag met u door. Neem contact met ons op (https://www.top.systems/nl/contact/). Beschikbare modellen: > 150A / 70V – 4x hoge stroom verbindingen > 150A / 70V – 6x hoge stroom verbindingen > 250A / 70V – 4x hoge stroom verbindingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen. Specificaties Maximale stroom250 A Maximale spanning70 VDC Uitvoering2-polig, plus en min in één behuizing Schroefaansluitingen12 stuks, 10-24 / 4,8 mm, roestvast staal BoutaansluitingenDiameter 8 mm (5/16 inch), hoogte 17 mm, roestvast staal Materiaal moerVertind koper Aanbevolen aanhaalmoment13 N·m Materiaal railstripVertind koper, 6,35 x 25 mm Materiaal voetABS, UL 94 V-0 Materiaal kapABS, UL 94 V-2 Afmetingen (h x b x d), zonder kap41 x 201 x 38 mm Gewicht0,35 kg FabrikantVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
