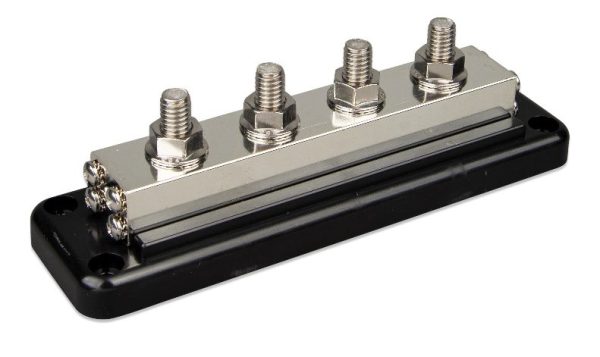

DC Verdeelrail 600A 4x M10 inclusief ABS kap Victron Busbar 600 A met 4 aansluitingen Deze zware verdeelrail van Victron Energy combineert twee soorten aansluitpunten op één strip van vertind koper: vier bouten van 9,53 mm voor accukabels, omvormers en laadbronnen, en acht kleine schroefaansluitingen voor lichtere kringen zoals bewaking, laadregeling en hulpstroom. De rail is geschikt voor 600 A bij maximaal 70 VDC en wordt geleverd met een afneembare beschermkap. Toepassingen In een installatie van dit kaliber lopen twee soorten kabels naast elkaar: de dikke die het vermogen dragen en de dunne die meten en sturen. Deze rail brengt beide op één verdeelpunt bij elkaar, met een koperen strip van 19 x 24 mm die 600 A zonder klagen doorgeeft. Eén centraal plus- of minpunt, netjes afgedekt, in plaats van een kluwen op de accupool. * Beroepsvaart en grotere jachten met een zware DC-hoofdverdeling * Off-grid en ESS-installaties met meerdere omvormer/laders * Bedrijfsvoertuigen en werkmaterieel met een fors boordnet * Installaties waar hoofdstroom en meet- of stuurkringen op één punt samenkomen Twee soorten aansluitingen * Vier zware bouten — diameter 9,53 mm (3/8 inch), hoogte 19 mm, roestvast staal met flensmoer. Aanhaalmoment 20 N·m. * Acht schroefaansluitingen — maat #8 / 4,2 mm, roestvast staal. Aanhaalmoment 2 N·m. Let op het verschil in aanhaalmoment: 20 N·m op de bouten, 2 N·m op de schroeven. Een tienvoudige overschrijding op de kleine aansluitingen draait de schroefdraad eruit. Materiaal en opbouw * Railstrip van vertind koper, 19 x 24 mm — zwaar gedimensioneerd voor 600 A continu * Bouten, moeren en schroeven van roestvast staal, geschikt voor maritieme omgevingen * Voet van ABS, brandklasse UL 94 V-0 * Kap van ABS, brandklasse UL 94 V-2 Keuzehulp Heeft u meer zware aansluitpunten nodig, dan biedt de uitvoering met acht bouten dezelfde stroomsterkte en dezelfde acht schroefaansluitingen. Blijft de stroom onder 250 A, dan is een rail uit de 250 A-reeks compacter en voordeliger. Wilt u de zekeringen en de accubewaking meteen geïntegreerd hebben, kijk dan naar het Lynx-verdeelsysteem. Documentatie * Datasheet Busbar 600 A met kap (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Busbar-600-A-EN.pdf) * Verklaring van overeenstemming – busbars (PDF) (https://www.victronenergy.com/upload/documents/Bus-bar-2024-07-24.pdf) * ISO 9001-certificaat Victron Energy (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Productpagina busbars Victron Energy (EN) (https://www.victronenergy.com/dc-distribution-systems/busbars) Victron Energy publiceert voor dit artikel geen handleiding en geen Nederlandstalige documentatie; de datasheet en de certificaten zijn Engelstalig. Er is geen aparte maatvoeringstekening; de afmetingen staan in de datasheet. Video's * Victron Energy busbars voor elektrische installaties – 150, 250 en 600 A (Victron Energy, EN) (https://www.youtube.com/watch?v=8Ho2syEYVpA) Contact Twijfelt u over het aantal aansluitingen of over de kabeldoorsneden bij 600 A? Onze specialisten rekenen uw verdeling graag met u door. Neem contact met ons op (https://www.top.systems/nl/contact/). Beschikbare modellen: > 150A / 70V – 4x hoge stroom verbindingen > 150A / 70V – 6x hoge stroom verbindingen > 250A / 70V – 4x hoge stroom verbindingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen > 600A / 70V – 4x hoge stroom verbindingen en 8x lage stroom aansluitingen Raadpleeg het datasheet voor meer technische informatie en voor de railafmetingen. Specificaties Maximale stroom600 A Maximale spanning70 VDC Zware aansluitingen4 stuks Lichte aansluitingen8 schroefaansluitingen Aansluitdiameter zwaar9,53 mm (3/8 inch) Aansluithoogte zwaar19 mm Aanhaalmoment zwaar20 N·m Schroefaansluitingen#8 / 4,2 mm, roestvast staal Aanhaalmoment schroeven2 N·m Materiaal aansluitingRoestvast staal Materiaal flensmoerRoestvast staal Materiaal railstripVertind koper, 19 x 24 mm Materiaal voetABS, UL 94 V-0 Materiaal kapABS, UL 94 V-2 Afmetingen (h x b x d), met kap65 x 216 x 86 mm Gewicht0,75 kg FabrikantVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
