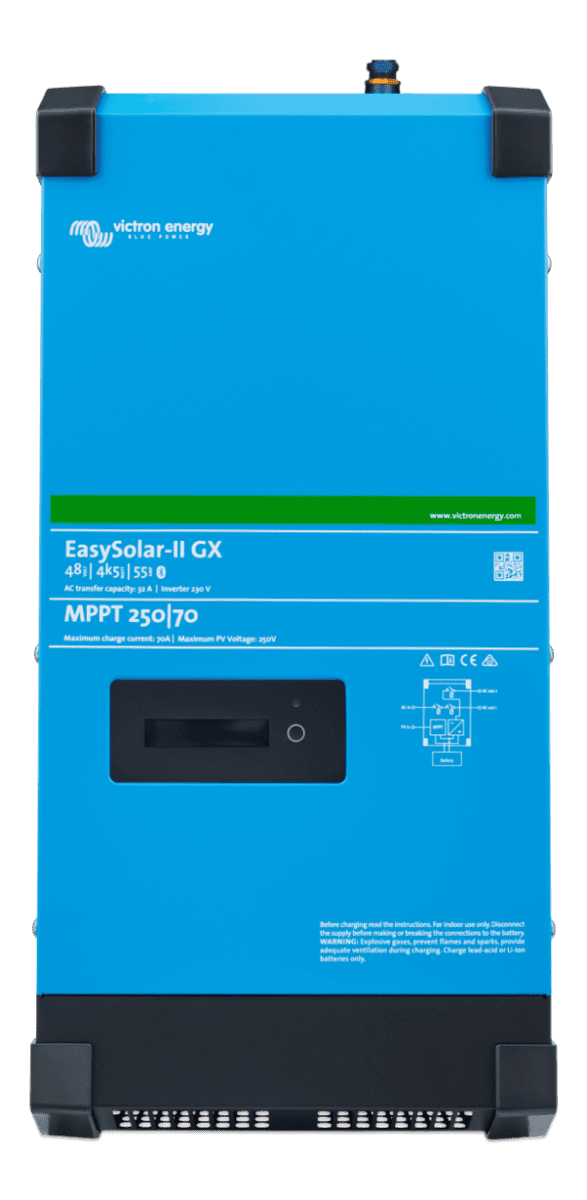

EasySolar-II 48/4k5/55-32 MPPT 250/70 GX

EasySolar-II 48/4k5/55-32 MPPT 250/70 GX

EasySolar-II 48/4k5/55-32 MPPT 250/70 GX Toepassingen 4 kW continu, 4,5 kW twee uur lang en 7 kW piek uit één voorbedrade kast met omvormer/lader, SmartSolar MPPT en GX-apparaat. Deze generatie werkt tot +65 °C, dus ook in een warme technische ruimte houdt het toestel zijn vermogen langer vast. * Thuisbatterij- en ESS-installaties met eigen zonnepanelen * Off-grid woningen, bedrijfspanden en projectlocaties op 48 V * Back-upsystemen waarbij de kritische groepen bij netuitval door moeten draaien * Installaties met een beperkte of dure netaansluiting * Opstellingen in warme technische ruimtes of meterkasten Wat er in de kast zit * MultiPlus-II omvormer/acculader 48/4k5/55-32 * SmartSolar MPPT 250/70-Tr zonnelader, met de DC-uitgang parallel aan de omvormer bedraad * GX-apparaat met display van 2 x 16 tekens, dat de MultiPlus-II via VE.Bus en de MPPT via VE.Direct aanstuurt * De aan/uit-schakelaar van de MultiPlus-II bedient ook de zonnelader Vermogen * 4 kW continu bij 25 °C, 3,7 kW bij 40 en 55 °C, 3 kW bij 65 °C * 4,5 kW gedurende twee uur en 6 kW gedurende 25 minuten bij koude start * 7 kW piekvermogen gedurende één minuut * Uitgangsspanning 230 VAC ±2 %, frequentie 50 Hz ±0,1 %, instelbaar naar 60 Hz * Maximaal terugleververmogen 4 kW * Maximaal rendement 95 % * Nullastvermogen 20 W, in AES-modus 12 W, in search-modus 7 W PowerControl en PowerAssist Omschakelaar en maximale AC-ingangsstroom 32 A. PowerControl begrenst de opgenomen netstroom, PowerAssist vult bij zodra de aansluiting of het aggregaat tekortschiet. Groepen die bij netuitval uit mogen, sluit u aan op de hulpuitgang van 32 A; die worden meegerekend bij het begrenzen van de ingangsstroom. Acculader * AC-ingang 187 – 265 VAC, 45 – 65 Hz * Maximale laadstroom 55 A bij 25 °C, 50 A bij 40 °C * Absorptie 57,6 V, druppellading 55,2 V, opslagmodus 52,8 V * Geschikt voor lithium, loodzuur, zink-broom en andere chemieën, mits de lader volgens de accufabrikant wordt ingesteld * Accutemperatuursensor optioneel, artikelnummer ASS000001000 * Programmeerbaar relais voor algemeen alarm, DC-onderspanning of aggregaatstart; 230 V / 4 A AC, 4 A tot 35 VDC en 1 A tot 60 VDC SmartSolar MPPT 250/70 * Maximale laadstroom 70 A * Maximaal 4000 Wp PV-vermogen, maximale PV-nullastspanning 250 V * Maximaal rendement 99 %, eigen verbruik 20 mA * PV-aansluiting op M6-bouten, dus met kabelschoenen in plaats van MC4-stekkers * Let op: bij lage temperatuur kan de nullastspanning van een string met veel cellen boven 250 V uitkomen; kort de string dan in GX-apparaat en bewaking * Display van 2 x 16 tekens voor accu-, omvormer- en zonneladergegevens * Wifi voor uitlezen én instellen met smartphone of tablet * BMS-Can voor een gemanaged CAN-bus lithiumsysteem; let op: dit is geen VE.Can-poort * USB-poort, ethernetpoort, VE.Direct-poort en twee general purpose-poorten * Toegang tot het VRM Portal – Victron Energy (https://www.victronenergy.com/panel-systems-remote-monitoring/vrm) voor bewaking op afstand, instellingen wijzigen en alarmen per e-mail Zelfverbruik en teruglevering Met de externe AC-stroomsensor of een energiemeter stuurt het systeem op zelfverbruik en kan teruglevering worden begrensd of geblokkeerd. Bij netuitval koppelt het toestel het net af en blijven de kritische groepen doordraaien. Aansluiting en montage * Ingangsspanningsbereik 38 – 60 V * Accu-aansluiting op M8-bouten, PV op M6-bouten, 230 V op schroefklemmen tot 16 mm² * Alle aansluitingen bereikbaar door de bodemplaat te verwijderen * Aan/uit op afstand aansluitbaar * Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning en te hoge temperatuur * Stalen behuizing, beschermingsgraad IP21; droge, goed geventileerde opstelling zo dicht mogelijk bij de accubank * Bedrijfstemperatuur -20 tot +65 °C met ventilatorkoeling, maximale opstellingshoogte 2000 m Direct mee te bestellen De accutemperatuursensor is optioneel (ASS000001000). De externe stroomsensor van 100 A is nodig om PowerControl, PowerAssist en sturing op zelfverbruik met externe meting te gebruiken. Voor configuratie via de pc is de MK3-USB VE.Bus-naar-USB-interface nodig: zie Installatie > Interface (https://shop.top.systems/installatie/interface/). Energiemeters vindt u onder Installatie > Energiemeters (https://shop.top.systems/installatie/energiemeters/), zonnepanelen en PV-bekabeling onder Zonnestroom > Zonnepanelen (https://shop.top.systems/zonnestroom/zonnepanelen/) en Kabels > Solar (https://shop.top.systems/installatie/kabels/solar/), en een DC-zekering met houder onder Zekeringen (https://shop.top.systems/beveiligen-schakelen/zekeringen/). Documentatie * Datasheet EasySolar-II 48V 4k5 & 6k5 GX (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-EasySolar-II-48V-4k5–6k5-GX-EN.pdf) * Handleiding EasySolar-II GX 48/4k5 en 48/6k5 (EN, PDF) (https://www.victronenergy.com/upload/documents/EasySolar-II_GX_4k5_6k5/11230-EasySolar-II_GX-pdf-en.pdf) * ISO 9001-certificaat (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * ESS-ontwerp- en installatiehandleiding (EN, HTML5) (https://www.victronenergy.com/media/pg/Energy_Storage_System/en/index-en.html) * VE.Bus foutcodes (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) Contact Bij een ESS-installatie bepalen de netcode, de accukeuze en de meting op de aansluiting of het systeem doet wat het moet doen. Als officieel Victron-distributeur leveren wij uit eigen voorraad in Bodegraven en rechtstreeks uit het magazijn van Victron Energy, en rekenen onze engineers het complete systeem voor u door. Neem contact met ons op (https://www.top.systems/nl/contact/) voor advies of een offerte. Specificaties Systeemspanning48 Vdc Continu vermogen bij 25 °C4 kW Continu vermogen bij 40 en 55 °C3,7 kW Continu vermogen bij 65 °C3 kW Tijdgebonden vermogen 1 (koude start)4,5 kW gedurende 2 uur Tijdgebonden vermogen 2 (koude start)6 kW gedurende 25 minuten Piekvermogen7 kW gedurende 1 minuut Maximaal terugleververmogen4 kW Uitgangsspanning230 VAC ±2 % Frequentie50 Hz ±0,1 %, instelbaar naar 60 Hz Ingangsspanningsbereik38 – 60 V Omschakelaar32 A Maximale AC-ingangsstroom32 A Hulpuitgang32 A PowerControl en PowerAssistJa Maximaal rendement omvormer95 % Nullastvermogen20 W Nullastvermogen in AES-modus12 W Nullastvermogen in search-modus7 W Maximale laadstroom bij 25 °C55 A Maximale laadstroom bij 40 °C50 A Laadspanning absorptie57,6 V Laadspanning druppellading55,2 V Opslagmodus52,8 V AC-ingang187 – 265 VAC, 45 – 65 Hz AccuchemieLithium, loodzuur, zink-broom en meer AccutemperatuursensorOptioneel, ASS000001000 ZonneladerSmartSolar MPPT 250/70-Tr Maximale laadstroom zonnelader70 A Maximaal PV-vermogen4000 Wp Maximale PV-nullastspanning250 V Maximaal rendement zonnelader99 % Eigen verbruik zonnelader20 mA InterfacesBMS-Can, USB, ethernet, VE.Direct, wifi Communicatie omvormerVE.Bus Programmeerbaar relaisJa; 230 V / 4 A AC, 4 A tot 35 VDC, 1 A tot 60 VDC Aan/uit op afstandJa Accu-aansluitingM8-bouten PV-aansluitingM6-bouten AC-aansluitingSchroefklemmen tot 16 mm² BeschermingsgraadIP21 Bedrijfstemperatuur-20 tot +65 °C, ventilatorkoeling Maximale opstellingshoogte2000 m LuchtvochtigheidMaximaal 95 %, niet condenserend Afmetingen (h x b x d)591 x 275 x 254 mm Gewicht27 kg BehuizingStaal Normen veiligheidEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 Normen EMCEN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 MerkVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
