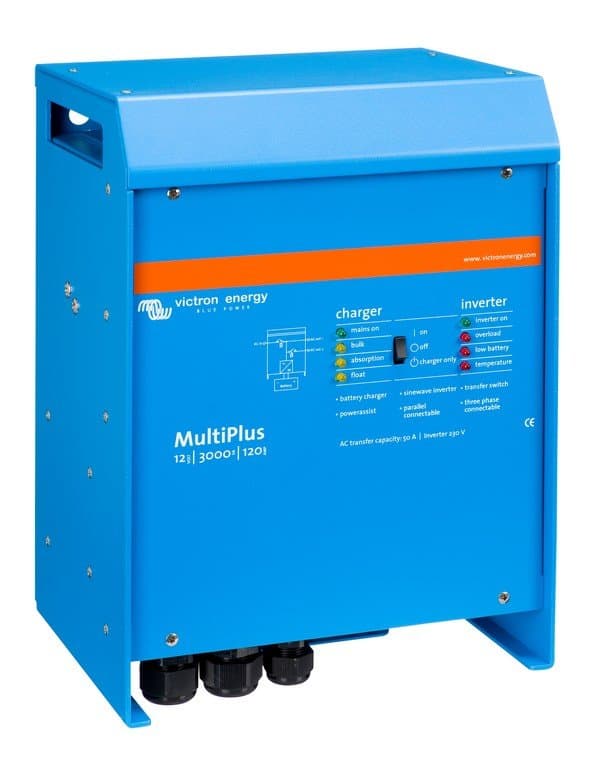

MultiPlus 12/3000/120-50

MultiPlus 12/3000/120-50

MultiPlus 12/3000/120-50 Toepassingen Voor 12 V-installaties met een walstroom- of aggregaataansluiting tot 50 A: één toestel voor omvormen, laden en omschakelen, met een tweede AC-uitgang voor zware verbruikers die de accubank niet mogen leegtrekken zodra de walstroom wegvalt. Omvormen en laden in één toestel Zuivere sinusomvormer, adaptieve viertrapslader en snelle AC-omschakelaar in één aluminium behuizing. Continu vermogen 2400 W bij 25 °C, 2200 W bij 40 °C en 1700 W bij 65 °C, met een piekvermogen van 6000 W. Doorschakelen tot 50 A De omschakelautomaat verwerkt tot 50 A. Daarmee blijft een zwaardere wal- of aggregaataansluiting volledig beschikbaar voor de aangesloten groepen, zonder externe omschakelaar ertussen. Laden van huis- en startaccu * Laadstroom huisaccu 120 A, laadstroom startaccu 4 A * Absorptie 14,4 V, druppel 13,8 V, opslagmodus 13,2 V * Accutemperatuursensor standaard aanwezig Twee AC-uitgangen De hoofduitgang is onderbrekingsvrij. De hulpuitgang schakelt af zodra er geen externe AC-bron beschikbaar is en is daarmee bedoeld voor zware verbruikers zoals een boiler, die de accubank niet mogen ontladen. Onderbrekingsvrije omschakeling Bij het wegvallen van net-, wal- of aggregaatstroom neemt de omvormer de belasting binnen 20 milliseconden over, zodat computers en andere elektronica ongestoord doorwerken. PowerControl Stel via het bedieningspaneel de maximale wal- of aggregaatstroom in. Het toestel laadt alleen met de stroom die overblijft naast de overige verbruikers, zodat de aansluiting niet overbelast raakt. PowerAssist Kortstondige pieken die de wal- of aggregaatstroom te boven gaan, worden direct aangevuld vanuit de accubank. Zakt de belasting weer, dan wordt het overschot gebruikt om bij te laden. Search Mode en AES * Search Mode verlaagt het nullastverbruik van 20 W naar circa 8 W * AES (Automatic Economy Switch) verlaagt het verbruik bij nullast en lage belasting naar circa 15 W * AES is uitsluitend toepasbaar in stand-alone opstelling Programmeerbaar relais Standaard ingesteld als alarmrelais: het relais valt af bij een alarm of pre alarm, bijvoorbeeld bij een te hoge temperatuur, te veel rimpelspanning op de ingang of een te lage accuspanning. Het relais kan ook worden ingezet voor start/stop van een aggregaat. Parallel- en 3-fasebedrijf Tot zes eenheden kunnen parallel worden geschakeld voor een hoger vermogen. Daarnaast kunnen drie identieke eenheden worden geconfigureerd voor een 3-fase uitgang. Communicatie verloopt via de VE.Bus-poort; daarnaast is een general purpose communicatiepoort aanwezig. Instellen, bewaken en regelen * Basisinstellingen via DIP-schakelaars * Parallel- en 3-fasesystemen via VE.Bus Quick Configure en VE.Bus System Configurator * Off-grid, netgekoppelde en eigenverbruikstoepassingen via assistenten * Met een GX-apparaat als communicatiecentrum lokaal en op afstand uitlezen via de gratis app op smartphone of tablet en via VRM Portal – Victron Energy (https://vrm.victronenergy.com) Aansluiten en monteren * Accu-aansluiting via vier M8-bouten (twee plus en twee min), accukabels niet meegeleverd * 230 V-aansluiting via schroefklemmen tot 13 mm² * Aluminium behuizing, beschermklasse IP20 Direct mee te bestellen * Accukabel rood 95mm² per meter, KABRD0109500 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0109500) | categorie Accu-kabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 95mm² per meter, KABZW0109500 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0109500) | categorie Accu-kabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel rood 50mm² per meter, KABRD0105000 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0105000) | categorie Accu-kabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 50mm² per meter, KABZW0105000 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0105000) | categorie Accu-kabels (https://shop.top.systems/installatie/kabels/accu/) * Kabelset 50mm² 1,5 mtr rood en zwart M8-M8, KABSET010501 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABSET010501) * Perskabeloog 95mm² > M8, PSKABOG00094 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00094) | categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Perskabeloog 50mm² > M8, PSKABOG00051 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00051) | categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Isolatiekap rood 70/95mm², ISKP232N4V02 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP232N4V02) | categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 70/95mm², ISKP232N4V14 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP232N4V14) | categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap rood 35/50mm², ISKP222N4V02 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V02) | categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 35/50mm², ISKP222N4V14 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V14) | categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Krimpkous rood 50cm 70/95/120mm accukabel, KRKR01254127 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01254127) | categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Krimpkous zwart 50cm 70/95/120mm accukabel, KRKZ01254127 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ01254127) | categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Krimpkous rood 50cm voor 35/50/70mm accukabel, KRKR01191955 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01191955) | categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Krimpkous zwart 50cm voor 35/50/70mm accukabel, KRKZ01191955 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ01191955) | categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Victron Digital Multi Control 200/200A, REC020005010 — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) | categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º), DMC000200010R — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) | categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * TS Enovations Isolatiebewaker IMD3, SHP302501450-C — artikel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) | categorie Isolatiebewakers (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Gerelateerde producten * MultiPlus 12/3000/120-16, PMP122300001 — bekijk artikel (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-3000-120-16.html) * MultiPlus 12/2000/80-30 Compact, CMP122200000 — bekijk artikel (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-2000-80-30-compact.html) Documentatie * Datasheet MultiPlus Inverter/Charger 800VA – 5kVA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-inverter-charger-800VA-5kVA-EN-.pdf) * Handleiding MultiPlus 3k 230V 16A/50A (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-MultiPlus-3k-230V-16A-50A-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE.pdf) * Quick Install Guide MultiPlus 12V 24V 48V 3000VA 50A (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-MultiPlus-12V-24V-48V-3000VA-50A-EN_outlines.pdf) * Veiligheidscertificaat EN/IEC 62109-1 en IEC 60335-2-29 MultiPlus 3kVA (https://www.victronenergy.com/upload/documents/Certificate-Safety-EN-IEC-62109-1-&-IEC-60335-2-29-all-Multiplus-&-Quattros-incl.-15k.pdf) * ISO 9001-certificaat Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Contact Twijfel je of de 50 A-uitvoering of de 16 A-uitvoering bij jouw aansluiting past? Onze productspecialisten rekenen het systeem met je door en adviseren over kabeldoorsnede, zekering en uitbreiding met een GX-apparaat of accumonitor. Neem contact met ons op (https://www.top.systems/nl/contact/). Specificaties Continu uitgangsvermogen 25 °C3000 VA / 2400 W Continu uitgangsvermogen 40 / 65 °C2200 W / 1700 W Piekvermogen6000 W Laadstroom huisaccu120 A Laadstroom startaccu4 A Omschakelautomaat50 A HulpuitgangJa Accuspanning12 V DC-ingangsbereik9,5 – 17 V DC-ingangsstroom250 A Uitgangsspanning230 VAC ±2 %, 50 Hz ±0,1 % Maximale continue uitgangsstroom11 A~ AC-ingangsbereik omvormer187 – 250 V, 50/60 Hz AC-ingangsbereik lader187 – 265 VAC, 45 – 65 Hz Laadspanning absorptie / druppel / opslag14,4 / 13,8 / 13,2 V Maximaal rendement93 % Nullastvermogen20 W Nullastvermogen in AES / Search Mode15 W / 8 W Aantal AC-uitgangen2 Accu-aansluitingVier M8-bouten (2 plus, 2 min) 230 V AC-aansluitingSchroefklemmen tot 13 mm² AccutemperatuursensorJa Programmeerbaar relaisJa, 230 V/4 A AC en 4 A tot 35 VDC CommunicatiepoortenVE.Bus en general purpose Parallel en 3-faseJa BeschermklasseIP20 Materiaal behuizingAluminium Bedrijfstemperatuur-40 tot +65 °C Maximale hoogte2000 m Afmetingen (h x b x d)364 x 295 x 221 mm Gewicht18 kg VeiligheidsnormenEN-IEC 60335-1, EN-IEC 60335-2-29, IEC 62109-1 AutomotiveECE R10-4 EAN8719076023951 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
