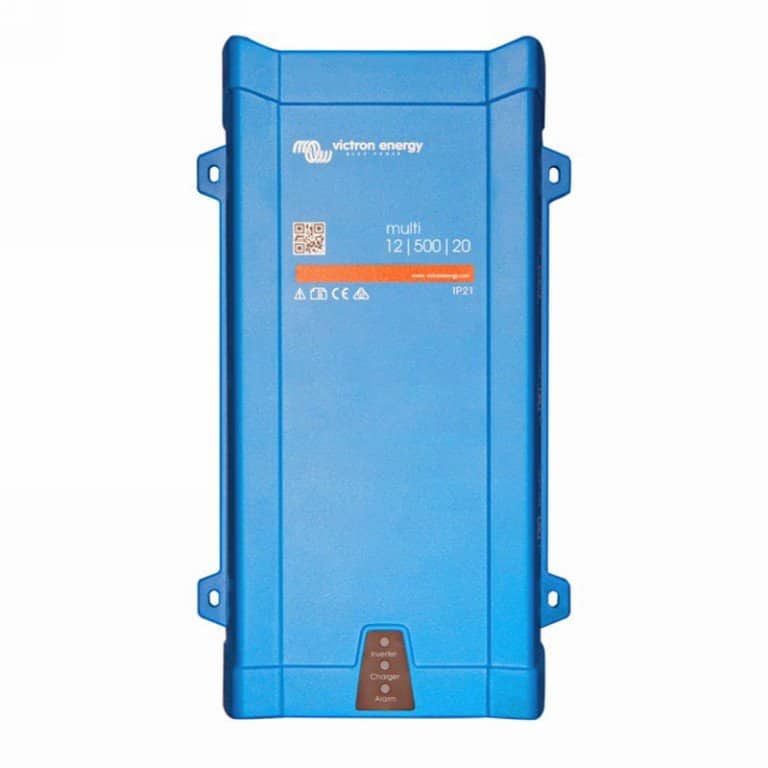

MultiPlus 12/500/20-16
MultiPlus 12/500/20-16
Toepassingen Compacte 230 V-voorziening voor campers, bestelwagens, boten en kleine back-upopstellingen. Voedt verlichting, koeling, laptops en licht gereedschap uit de accubank, laadt aan wal of op het net weer bij en neemt bij netuitval binnen 20 ms de belasting over. Omvormer met zuivere sinus en UPS-functie 230 VAC ±2% bij 50 Hz ±0,1%, instelbaar naar 240 V en 60 Hz. Continu 430 W bij 25 °C, 400 W bij 40 °C en 300 W bij 65 °C, piekvermogen 900 W. Bij wegvallen van wal-, aggregaat- of netspanning neemt de omvormer de belasting binnen 20 milliseconden over, zodat aangesloten elektronica blijft doorwerken. Adaptieve viertrapslader met tweede laaduitgang * Laadstroom huisaccu 20 A (tot 25 °C omgevingstemperatuur) * Aparte druppellaaduitgang van 1 A voor de startaccu * Absorptie 14,4 V, float 13,8 V, opslagmodus 13,2 V * Accutemperatuursensor standaard aanwezig * Geschikt voor natte, gel-, AGM- en lithiumaccu's Wal- en aggregaatstroom De AC-omschakelaar heeft een doorschakelstroom van 16 A. Let op: volgens de fabrieksdocumentatie beschikt de 500 VA-uitvoering niet over PowerControl en PowerAssist; die functies beginnen bij 800 VA. Parallel- en driefaseschakeling Tot zes eenheden parallel voor meer vermogen, of drie eenheden in driefase. Voor parallel- en driefasebedrijf is bij 500, 800 en 1200 VA een RJ45-splitter (ASS030065510) nodig. Search mode Met search mode ingeschakeld daalt het nullastverbruik met circa 70%, van 6 W naar 2 W. De omvormer schakelt bij geen of zeer lage belasting uit en test elke twee seconden kort of er belasting is. Programmeerbaar relais Standaard ingesteld als alarmrelais: het relais valt af bij alarm of pre alarm (omvormer bijna te warm, rimpelspanning op de ingang bijna te hoog, accuspanning bijna te laag). Instelbaar als algemeen alarm, DC-onderspanning of start/stop-signaal voor een aggregaat. Schakelvermogen 230 V/4 A AC, 4 A tot 35 VDC en 1 A tot 60 VDC. Instellen en configureren * DIP-switches voor externe schakelaar, laadspanning, omvormerfrequentie en search mode * Externe aan/uit/alleen-lader via driepolige aansluiting * Uitgebreide configuratie met VictronConnect of VE.Configure via de Interface MK3-USB * VE.Bus Smart dongle voor bediening en uitlezen via smartphone Bewaking en regeling op afstand In combinatie met een communicatiecentrum uit de GX-familie is het systeem lokaal en via internet te volgen en te bedienen op de VRM Portal – Victron Energy (https://vrm.victronenergy.com) en in de VRM-app. Beveiligingen en behuizing Beveiligd tegen kortsluiting op de uitgang, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en te hoge rimpelspanning op de ingang. Staal/ABS-behuizing, beschermklasse IP21, ventilatorgekoeld, bedrijfstemperatuur -40 tot +65 °C. Interne DC-zekering 125 A, accu-aansluiting 16 mm², AC-aansluiting via G-ST18i-connector. Direct mee te bestellen * Accukabel rood 16mm² per meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0101600) (KABRD0101600) – categorie Kabels accu (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 16mm² per meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0101600) (KABZW0101600) – categorie Kabels accu (https://shop.top.systems/installatie/kabels/accu/) * Perskabeloog 16mm² > M8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00017) (PSKABOG00017) – categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Isolatiekap rood 16mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V02) (ISKP218N4V02) – categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 16mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V14) (ISKP218N4V14) – categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Krimpkous rood 50cm voor 16/25mm accukabel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR00112764) (KRKR00112764) – categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Krimpkous zwart 50cm voor 16/25mm accukabel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ00112764) (KRKZ00112764) – categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * MEGA-fuse zekeringhouder 2xM8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000200) (ZEKHD0000200) – categorie Zekeringhouders (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Victron Digital Multi Control 200/200A (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) (REC020005010) – categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) (DMC000200010R) – categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron batterij monitor BMV-700 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010700000R) (BAM010700000R) – categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) (BAM010702000R) – categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 Zwart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) (BAM010702200R) – categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij Monitor BMV-712 Smart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) (BAM030712000R) – categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij Monitor BMV-712 Smart zwart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712200R) (BAM030712200R) – categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * TS Enovations Isolatiebewaker IMD3 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) (SHP302501450-C) – categorie Isolatiebewakers (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) * Victron Cerbo GX MK2 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) (BPP900450110) * Victron VE.Bus Smart dongle (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) (ASS030537010) Gerelateerde producten * MultiPlus 12/800/35-16 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-12-800-35-16.html) (PMP121800000) Documentatie * Datasheet MultiPlus 500VA – 2000VA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-500VA-2000VA-EN.pdf) * Handleiding MultiPlus 500VA – 1200VA (NL/EN/FR/DE/ES/IT) (https://www.victronenergy.com/upload/documents/Manual-MultiPlus-500VA-1200VA-EN-NL-FR-DE-ES-IT.pdf) * Maatvoering MultiPlus 12V 24V 48V 500VA (https://www.victronenergy.com/upload/documents/MultiPlus-12-24-48V-500VA.pdf) * Conformiteitsverklaring MultiPlus 500VA – 2000VA (https://www.victronenergy.com/upload/documents/MultiPlus-500VA-2000VA-2022-07-04.pdf) * Certificaat ECE R10-6 MultiPlus 12/500 & 24/500 230V VE.Bus (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-MultiPlus-12-500-&-24-500.pdf) * Certificaat EMC Multi 500 (https://www.victronenergy.com/upload/documents/Certificate-EMC-Multi-500.pdf) * Certificaat G83/2 Multi 500 (https://www.victronenergy.com/upload/documents/Certificate-G83-2–Multi-500.pdf) * ISO 9001-certificaat Victron Energy (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Video's * Did You Know – You can update a MultiPlus Firmware using an Android Phone? (EN) (https://youtu.be/AEPmjkyg7UY) * How to set up BMV Battery Monitor for lead and lithium batteries (EN) (https://www.youtube.com/watch?v=mEN15Z_S4kE) Contact Twijfel je over de accubank, de bekabeling of de configuratie? Onze productspecialisten rekenen je installatie graag met je door en leveren als officieel Victron-distributeur snel uit voorraad. Neem contact op met Top Systems (https://www.top.systems/nl/contact/). Specificaties Uitgangsvermogen continu bij 25 °C500 VA / 430 W Uitgangsvermogen continu bij 40 °C400 W Uitgangsvermogen continu bij 65 °C300 W Piekvermogen900 W Laadstroom huisaccu20 A Laadstroom startaccu1 A Doorschakelstroom16 A PowerControl / PowerAssistNee Ingangsspanning DC12 V (bereik 9,5 – 17 V) Uitgangsspanning AC230 VAC ±2%, 50 Hz ±0,1% Ingangsspanning AC (lader)187 – 265 VAC, 45 – 65 Hz Laadspanning absorptie / float / opslag14,4 / 13,8 / 13,2 V Maximaal rendement90% Nullastvermogen6 W Nullastvermogen in search mode2 W AccutemperatuursensorJa Programmeerbaar relaisJa CommunicatiepoortVE.Bus Externe aan/uitAan / uit / alleen lader Parallel- en driefasebedrijfJa, tot zes eenheden Interne DC-zekering125 A Accu-aansluiting16 mm² AC-aansluitingG-ST18i-connector BehuizingStaal/ABS BeschermklasseIP21 Bedrijfstemperatuur-40 tot +65 °C, ventilatorgekoeld LuchtvochtigheidMax. 95%, niet condenserend Afmetingen (h x b x d)311 x 182 x 100 mm Gewicht4,4 kg EAN8719076046363 NormenEN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1, ECE R10
