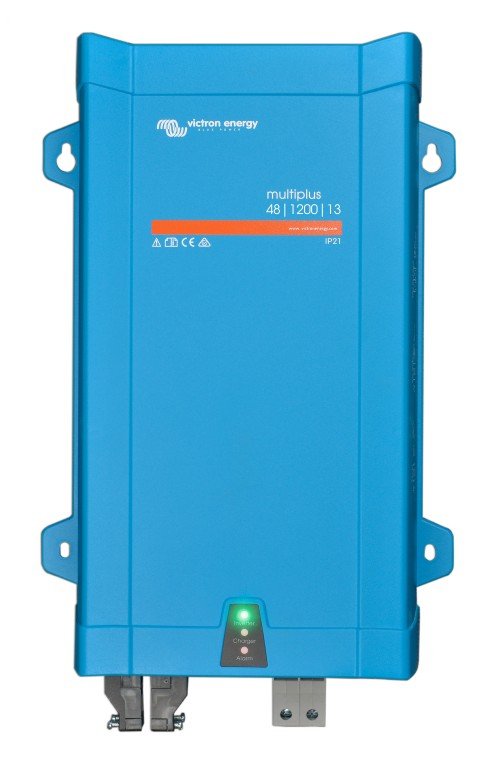

MultiPlus 48/1200/13-16
MultiPlus 48/1200/13-16
Toepassingen Voor compacte 48V-installaties waarin omvormen, laden en doorschakelen in één toestel moeten passen: kleinere off-grid en noodstroomsystemen, mobiele units en boordnetten. De opvolger van de eerdere Compact-serie, met volledige PowerAssist-functionaliteit. Sinusomvormer, acculader en omschakelautomaat Zuivere sinusomvormer, geavanceerde acculader met adaptieve laadtechnologie en een snelle AC-omschakelautomaat in één langwerpige behuizing. Het hoge aanloopvermogen verwerkt inschakelstromen van bijvoorbeeld LED-drivers, halogeenverlichting en elektrisch gereedschap. Bewezen betrouwbaarheid De volbrug- plus toroïdetransformator-topologie bewijst zich al jaren in professionele installaties. De omvormer is bestand tegen kortsluiting en beveiligd tegen oververhitting door overbelasting of een hoge omgevingstemperatuur. Ononderbroken wisselstroom Bij netuitval of het wegvallen van wal- of aggregaatstroom neemt de omvormer de aangesloten belastingen binnen 20 milliseconden over, zodat computers en andere elektronica blijven doorwerken. PowerControl en PowerAssist Met het bedieningspaneel wordt een maximale wal- of aggregaatstroom ingesteld. De MultiPlus laadt alleen met het vermogen dat overblijft na de overige AC-belastingen. PowerAssist vult kortstondige pieken aan met vermogen uit de accubank en laadt die weer bij zodra de belasting afneemt. Parallel en drie-fase Tot zes eenheden parallel voor een hoger uitgangsvermogen; drie identieke eenheden zijn te configureren voor driefase-uitgang. Voor de VE.Bus-verbinding tussen de eenheden is bij dit vermogen een RJ45-splitter nodig (ASS030065510). Adaptieve acculader Vierstaps adaptieve laadkarakteristiek met absorptie 57,6 V, druppel 55,2 V en opslagmodus 52,8 V. De acculaadstroom bedraagt 13 A tot 25 °C omgevingstemperatuur. De accutemperatuursensor wordt meegeleverd, de accukabels van 10mm² niet. Het toestel heeft een interne DC-zekering van 50 A. Zoekmodus Met zoekmodus ingeschakeld daalt het nullastverbruik met circa 70 %. De omvormer schakelt bij geen of zeer lage belasting uit en komt elke twee seconden kort op; overschrijdt de uitgangsstroom het ingestelde niveau, dan blijft hij doorlopen. Configuratie en bewaking Met DIP-schakelaars zijn de aan/uit op afstand, de accuherlaadspanning, de omvormerfrequentie en de zoekmodus in te stellen; voor de overige instellingen wordt VEConfigure of de VE.Bus Smart dongle gebruikt. In combinatie met een GX-apparaat is het systeem lokaal en op afstand te bewaken en te bedienen via de VRM Portal – Victron Energy (https://vrm.victronenergy.com/landingpage) en de VRM-app. Het programmeerbare relais schakelt standaard bij alarm of pre alarm, zoals een bijna te hoge temperatuur, te veel rimpel op de ingang of een bijna te lage accuspanning. Direct mee te bestellen * Kabelset 10mm² 1,5 m rood en zwart M8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABSET010100) – artikelnummer KABSET010100, categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel rood 10mm² per meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0101000) – artikelnummer KABRD0101000, categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 10mm² per meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0101000) – artikelnummer KABZW0101000, categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Perskabeloog 10mm² > M8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00011) – artikelnummer PSKABOG00011, categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Isolatiekap rood 16mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V02) – artikelnummer ISKP218N4V02, categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 16mm² (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP218N4V14) – artikelnummer ISKP218N4V14, categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Krimpkous rood 50 cm voor 10mm accukabel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR00019548) – artikelnummer KRKR00019548, categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Krimpkous zwart 50 cm voor 10mm accukabel (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ00019548) – artikelnummer KRKZ00019548, categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Zekering 50A MIDI (58V) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEK001004050) – artikelnummer ZEK001004050, categorie Zekeringen (https://shop.top.systems/beveiligen-schakelen/zekeringen/) * Victron zekeringhouder voor MIDI-fuse (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=CIP000050001) – artikelnummer CIP000050001, categorie Zekeringhouders (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Victron Digital Multi Control 200/200A (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) – artikelnummer REC020005010, categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) – artikelnummer DMC000200010R, categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Batterij Monitor BMV-712 Smart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) – artikelnummer BAM030712000R, categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij Monitor BMV-712 Smart zwart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712200R) – artikelnummer BAM030712200R, categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron batterij monitor BMV-700 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010700000R) – artikelnummer BAM010700000R, categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron VE.Bus Smart dongle (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) – artikelnummer ASS030537010 * Victron Cerbo GX MK2 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) – artikelnummer BPP900450110 * TS Enovations Isolatiebewaker IMD3 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) – artikelnummer SHP302501450-C, categorie Isolatiebewakers (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Gerelateerde producten * MultiPlus 48/1600/20-16 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-48-1600-20-16.html) – artikelnummer PMP482160000, de zwaardere uitvoering uit dezelfde IP21-serie * MultiPlus 48/800/9-16 (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-48-800-9-16.html) – artikelnummer PMP481800000, de lichtere uitvoering uit dezelfde IP21-serie Documentatie * Datasheet MultiPlus omvormer/lader 500 VA – 2000 VA (NL) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-500VA-2000VA-NL.pdf) * Datasheet MultiPlus Inverter/Charger 500VA – 2000VA (EN) (https://www.victronenergy.com/upload/documents/Datasheet-MultiPlus-500VA-2000VA-EN.pdf) * Handleiding MultiPlus 500VA – 1200VA (meertalig, met NL) (https://www.victronenergy.com/upload/documents/Manual-MultiPlus-500VA-1200VA-EN-NL-FR-DE-ES-IT.pdf) * Maatvoering MultiPlus 12V 24V 48V 1200VA (EN) (https://www.victronenergy.com/upload/documents/MultiPlus-12V-24V-48V-1200VA.PDF) * Conformiteitsverklaring MultiPlus 500 VA – 2000 VA (EN) (https://www.victronenergy.com/upload/documents/MultiPlus-500VA-2000VA-2022-07-04.pdf) * ISO 9001-certificaat Victron Energy (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) Video's * Did You Know – firmware van een MultiPlus updaten met een Android-smartphone (EN) (https://youtu.be/AEPmjkyg7UY) Contact Benieuwd of 1200 VA voldoende is voor uw belastingen, of hoe dit toestel samenwerkt met uw accubank en zonneladers? Onze specialisten denken graag met u mee. Neem contact op met Top Systems (https://www.top.systems/nl/contact/). Specificaties Continu uitgangsvermogen bij 25 °C1200 VA / 1000 W Continu uitgangsvermogen bij 40 °C900 W Continu uitgangsvermogen bij 65 °C600 W Piekvermogen2400 W Acculaadstroom13 A Omschakelautomaat16 A DC-ingangsspanningsbereik38 – 66 V Uitgangsspanning230 VAC ± 2 %, 50 Hz ± 0,1 % AC-ingangsspanningsbereik187 – 265 VAC, 45 – 65 Hz Laadspanning absorptie57,6 V Laadspanning druppel55,2 V Opslagmodus52,8 V Nullastvermogen10 W Nullastvermogen zoekmodus3 W Interne DC-zekering50 A Aantal AC-uitgangen1 Accutemperatuursensormeegeleverd Programmeerbaar relais230 V / 4 A AC, 4 A tot 35 VDC, 1 A tot 60 VDC DIP-schakelaarsaan/uit op afstand, accuherlaadspanning, frequentie, zoekmodus CommunicatieVE.Bus (RJ45-splitter ASS030065510 nodig) Bedrijfstemperatuur-40 tot +65 °C, ventilatorkoeling Luchtvochtigheidmax. 95 %, niet condenserend BeschermingscategorieIP21 Materiaalstaal/ABS Accu-aansluiting10 mm² 230 VAC-aansluitingG-ST18i-connector Afmetingen (h x b x d)406 x 250 x 100 mm Gewicht8,2 kg EAN8719076039334 VeiligheidEN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1 WegvoertuigenECE R10-5 Garantie5 jaar
Wij geven u graag meer informatie over dit product. Neemt u
contact met ons op.
