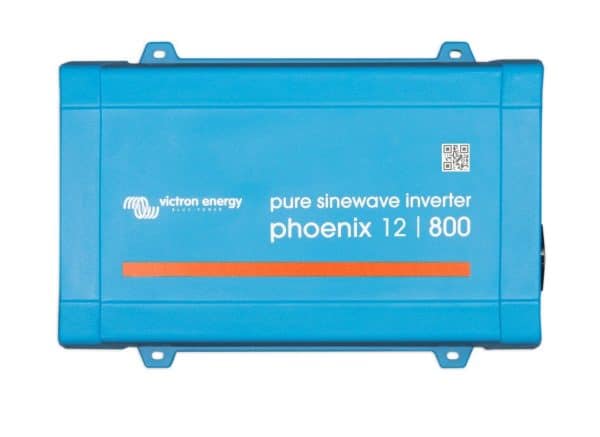

Omvormer 12/800 VE.Direct Schuko

Omvormer 12/800 VE.Direct Schuko

Omvormer 12/800 VE.Direct Schuko Toepassingen Met 650 W continu en 1500 W piek draait hier ook zwaarder spul op: magnetron, waterkoker of een cirkelzaag. Bedoeld voor installaties waar de accubank het aankan en de 230 V betrouwbaar moet zijn, ook zonder walstroom of netaansluiting. * Campers, bestelbussen en werkbussen op 12 V * Sloepen, motorjachten en werkvaartuigen * Tuinhuizen, chalets en off-grid verblijven * Mobiele werkplekken met elektrisch gereedschap * Back-up voor apparatuur die bij netuitval moet doordraaien Vermogen en startgedrag * 800 VA nominaal; 650 W continu bij 25 °C, 560 W bij 40 °C * 1500 W piekvermogen voor aanloopstromen van motoren, pompen en elektrisch gereedschap * Zuivere sinus, geschikt voor gevoelige elektronica * Volledige brug met ringkerntransformator; kortsluitvast en beveiligd tegen oververhitting door overbelasting of hoge omgevingstemperatuur * Maximaal rendement 90 % ECO-modus Zakt de belasting onder de ingestelde drempel, dan schakelt de omvormer naar stand-by en tast standaard elke 2,5 seconden af of er weer vraag is. Het minimale wekvermogen is standaard 15 W; beide waarden zijn instelbaar. Het nullastvermogen daalt daarmee van 6,5 W naar 1 W. De juiste instelling hangt sterk af van het soort belasting: inductief, capacitief of niet-lineair. Reken op een korte afregeling ter plaatse. Accubewaking en afschakeling * Ingangsspanningsbereik 9,2 – 17 V * Uitschakeling bij lage accuspanning standaard 9,3 V, instelbaar * Herstart en alarm bij 10,9 V, detectie accu opgeladen bij 14,0 V, beide instelbaar * Dynamische afschakeling: het afschakelniveau volgt de belasting, zodat de accubank bij lichte belasting verder benut wordt * Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur en te hoge DC-rimpelspanning, met automatische herstart VE.Direct-poort * Uitlezen en configureren via VictronConnect op smartphone of tablet met een VE.Direct Bluetooth Smart dongle * Verbinding met een pc via een VE.Direct-naar-USB-interfacekabel * Instelbaar: uitgangsspanning 210 – 245 V, frequentie 50 of 60 Hz, ECO-drempel en zoekinterval, alarm- en afschakelniveaus * Bewaking van accuspanning, AC-uitgangsspanning, belastingsindicatie en alarmen Aansluiting en montage * Schuko-contactdoos (CEE 7/4) op het apparaat * DC-zijde op schroefklemmen, maximale kabeldoorsnede 25 mm²; accukabels worden niet meegeleverd * Minimale accucapaciteit 100 Ah * Aanbevolen DC-kabel: 16 mm² tot 1,5 m, 25 mm² bij 1,5 tot 3 m * Interne DC-zekering 150 A (BF1 32 V), vervangbaar; bij een DC-kabel langer dan 1,5 m is een extra zekering of DC-stroomonderbreker dicht bij de accubank verplicht * Aansluiting voor een externe aan/uit-schakelaar op de tweepolige stekker, of tussen de accupluspool en het linker contact daarvan — handig om in een voertuig op het contactslot mee te schakelen * Verticaal of horizontaal te monteren met vier schroeven, minimaal 10 cm vrije ruimte rondom; IP21 geldt alleen bij vlakke montage volgens de handleiding, in de overige standen IP20 * Omgekeerd aansluiten van de accukabels laat de interne zekering doorbranden en kan het apparaat beschadigen Direct mee te bestellen * Victron VE.Direct Bluetooth Smart dongle (https://shop.top.systems/monitoring-controle/draadloos/victron-ve-direct-bluetooth-smart-dongle.html) (ASS030536011) — uitlezen en instellen via VictronConnect. Categorie: Monitoring & controle > Draadloos (https://shop.top.systems/monitoring-controle/draadloos/) Voor de DC-zijde is 16 mm² tot 1,5 m of 25 mm² tot 3 m nodig, met bijpassende perskabelogen: zie Accukabels (https://shop.top.systems/installatie/kabels/accu/) en Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/). Vanaf 1,5 m kabellengte hoort daar een externe zekering met houder bij, af te stemmen op kabel en installatie: zie Zekeringen (https://shop.top.systems/beveiligen-schakelen/zekeringen/) en Zekeringhouders (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/). Documentatie * Handleiding Inverter VE.Direct 250VA – 1200VA (NL, EN, FR, DE, ES, IT — PDF) (https://www.victronenergy.com/upload/documents/Manual-Inverter-VE.Direct-250VA-1200VA-EN-NL-FR-DE-ES-IT-.pdf) * Datasheet Inverter VE.Direct 250VA – 1600VA (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-VE.Direct-250VA-1600VA-EN.pdf) * Maatvoering Inverter VE.Direct 12V 800VA (PDF) (https://www.victronenergy.com/upload/documents/Inverter-VE.Direct-12V-800VA.pdf) * Conformiteitsverklaring Inverter VE.Direct 250VA – 1200VA (PDF) (https://www.victronenergy.com/upload/documents/Inverters-VE.Direct-250VA-1200VA-230V50Hz-and-110V60Hz-2023-10-11.pdf) * Veiligheidscertificaat IEC 60335-1 / AS-NZS 4736 – 800VA & 1200VA (PDF) (https://www.victronenergy.com/upload/documents/Certificate-Safety-IEC-60335-1-AS-NZS-4736-Phoenix-Inverter-VE.Direct-800VA-&-1200VA.pdf) * Certificaat ECE R10-6 – Inverter VE.Direct 12/800 SCHUKO, IEC, UK (PDF) (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-Inverter-VE.Direct-12-800-SCHUKO,-IEC,-UK.pdf) * Certificaat ECE R10-5 – Phoenix Inverter VE.Direct 12/800, 24/1200, 48/1200 (PDF) (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-5-Phoenix-Inverter-VE.Direct-12-800,-24-1200,-48-1200.pdf) * ISO 9001-certificaat (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * VE.Direct HEX-protocol Phoenix Inverter (EN, PDF) (https://www.victronenergy.com/upload/documents/VE.Direct-HEX-Protocol-Phoenix-Inverter.pdf) Video's * Did You Know – Reduce power consumption of an inverter in standby (EN) (https://www.youtube.com/watch?v=v0s0x0hf66I) Contact Bij 650 W continu uit 12 V loopt er al gauw meer dan 60 A over de accukabels. Accucapaciteit, kabeldoorsnede en zekeringwaarde luisteren hier nauw. Als officieel Victron-distributeur leveren wij uit eigen voorraad in Bodegraven en rechtstreeks uit het magazijn van Victron Energy, en rekenen onze engineers het systeem voor u door. Neem contact met ons op (https://www.top.systems/nl/contact/) voor advies of een offerte. Specificaties Systeemspanning12 Vdc Nominaal vermogen800 VA Continu vermogen bij 25 °C650 W Continu vermogen bij 40 °C560 W Piekvermogen1500 W Uitgangsspanning230 VAC ±3 %, instelbaar 210 – 245 V Frequentie50 of 60 Hz ±0,1 %, instelbaar GolfvormZuivere sinus Ingangsspanningsbereik9,2 – 17 V Uitschakeling lage accuspanning9,3 V, instelbaar Herstart en alarm lage accuspanning10,9 V, instelbaar Detectie accu opgeladen14,0 V, instelbaar Dynamische afschakelingLastafhankelijk, configureerbaar Maximaal rendement90 % Nullastvermogen6,5 W Nullastvermogen in ECO-modus1 W ECO-modusJa; wekvermogen standaard 15 W, zoekinterval standaard 2,5 s, beide instelbaar CommunicatieVE.Direct AC-uitgangSchuko-contactdoos (CEE 7/4), 1 stuks AC-ingangGeen DC-aansluitingSchroefklemmen, maximaal 25 mm² Minimale accucapaciteit100 Ah Aanbevolen DC-kabel16 mm² tot 1,5 m; 25 mm² bij 1,5 – 3 m Interne DC-zekering150 A, type BF1 32 V, vervangbaar Aan/uit op afstandJa, via tweepolige stekker Automatische omschakelaarFilax of Multi BeschermingsgraadIP21 (IP20 bij afwijkende montagestand) Bedrijfstemperatuur-40 tot +60 °C, ventilatorkoeling; boven 40 °C 1,25 % vermogensafname per °C LuchtvochtigheidMaximaal 95 %, niet condenserend Afmetingen (h x b x d)105 x 230 x 325 mm Gewicht5,5 kg BehuizingStalen frame met kunststof kap Normen veiligheidEN/IEC 60335-1, EN/IEC 62109-1 Normen EMCEN 55014-1, EN 55014-2, IEC 61000-6-1, IEC 61000-6-3 VoertuigrichtlijnECE R10-4, EN 50498 MerkVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
