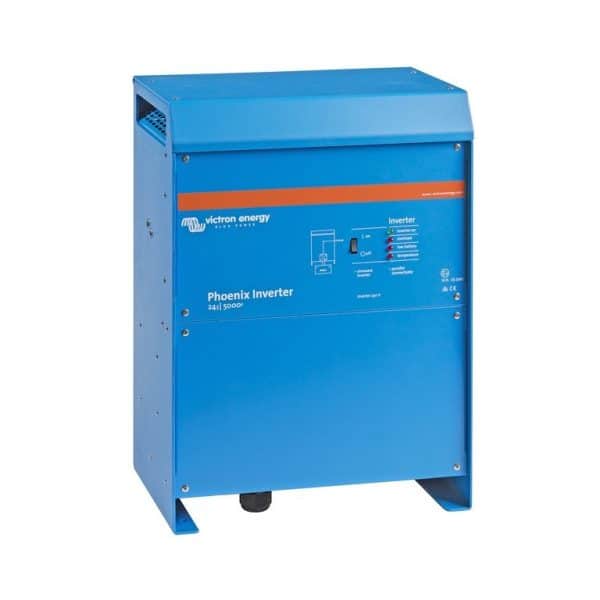

Omvormer 24/5000

Omvormer 24/5000

Omvormer 24/5000 Toepassingen 4000 W continu, 10000 W piek en tot zes toestellen parallel of in 3-fase: zes van deze units leveren samen 24 kW. Hiermee bouwt u een installatie die een compleet huishouden of bedrijfspand van 230 V voorziet, en die later gewoon kan doorgroeien. * Off-grid woningen, bedrijfspanden en projectlocaties op 24 V * Motorjachten, werkvaartuigen en grotere zeilboten * Werkbussen en servicevoertuigen met zwaar gereedschap aan boord * Koel- en vriesinstallaties, pompen en ander zwaar motorisch bedrijf * Systemen die later uitgebreid moeten kunnen worden naar 3-fase Vermogen en startgedrag * 5000 VA nominaal; 4000 W continu bij 25 °C, 3700 W bij 40 °C, 3000 W bij 65 °C * 10000 W piekvermogen * SinusMax-technologie: hoge startstroom voor koelcompressoren, elektromotoren en vergelijkbare belasting * Zuivere sinus, geschikt voor gevoelige elektronica * Maximaal rendement 94 % Parallel- en 3-fasebedrijf Tot zes toestellen kunnen parallel worden geschakeld; 3-fasebedrijf is eveneens mogelijk. Zes toestellen van 5000 VA leveren samen 24 kW / 30 kVA. De installatie groeit daarmee mee met de vraag zonder dat de bestaande omvormer vervangen hoeft te worden. Zuinig in rust * Nullastvermogen 30 W * AES-modus: 25 W * Search-modus: 10 W VE.Bus-poort en configuratie * VE.Bus-poort voor parallel- en 3-fasebedrijf, bewaking op afstand en systeemintegratie * Aansluiten op een pc met de MK3-USB VE.Bus-naar-USB-interface, daarna instellen met VictronConnect of VEConfigure * Instelbaar: uitgangsspanning en frequentie (60 Hz en 240 V mogelijk), over- en onderspanningsniveaus en de functie van het relais * Aan te sluiten op een GX-apparaat voor bewaking en bediening, met toegang tot het VRM Portal – Victron Energy (https://www.victronenergy.com/panel-systems-remote-monitoring/vrm) Programmeerbaar relais * Vrij programmeerbaar, bijvoorbeeld voor algemeen alarm, DC-onderspanning of het starten en stoppen van een aggregaat * AC-belastbaarheid 230 V / 4 A * DC-belastbaarheid 4 A tot 35 VDC, 1 A tot 60 VDC Aansluiting en montage * Accu-aansluiting op 2+2 M8-bouten; AC-zijde op schroefklemmen * Ingangsspanningsbereik 19 – 33 V * Aan/uit op afstand aansluitbaar * Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en te hoge rimpelspanning * Aluminium behuizing, beschermingsgraad IP21; uitsluitend droge, binnen gelegen opstelling * Bedrijfstemperatuur -40 tot +65 °C met ventilatorkoeling Direct mee te bestellen Voor configuratie via de pc is de MK3-USB VE.Bus-naar-USB-interface nodig: zie Installatie > Interface (https://shop.top.systems/installatie/interface/). Voor bediening op afstand kijkt u bij Monitoring & controle > Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) en voor het bewaken van de accubank bij Monitoring & controle > Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/). Bij 4000 W uit 24 V loopt er ruim 170 A: kies kabel, perskabelogen en zekering ruim in Accukabels (https://shop.top.systems/installatie/kabels/accu/), Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) en Zekeringen (https://shop.top.systems/beveiligen-schakelen/zekeringen/). Gerelateerde producten * Omvormer 24/5000 Smart (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/omvormer-24-5000-smart.html) (PIN242501000) — zelfde vermogen met ingebouwde bluetooth en een lager nullastverbruik, zonder parallelbedrijf * Omvormer 24/2000 Smart (https://shop.top.systems/omvormen-laden/omvormen-dc-ac/omvormer-24-2000-smart.html) (PIN242201000) — 1600 W continu en 4000 W piek Documentatie * Handleiding Inverter 3k / 5k 230V VE.Bus (NL, EN, FR, DE, ES, SE, IT — PDF) (https://www.victronenergy.com/upload/documents/Manual-Inverter-3k-5k-230V-VE-Bus-enabled-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-IT-.pdf) * Datasheet Inverter 1200VA – 5000VA (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-Inverter-1200VA-5000VA-EN.pdf) * Quick Install Guide Inverter 24V/48V 5000VA 230Vac (EN, PDF) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Inverter-24V-48V-5000VA-230Vac-EN.pdf) * Maatvoering MultiPlus / Quattro / Inverter 24V 48V 5000VA (PDF) (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-24V-48V-5000VA.pdf) * Conformiteitsverklaring Inverter 1200VA – 5000VA (PDF) (https://www.victronenergy.com/upload/documents/Inverter-1200VA–5000VA-2023-10-11.pdf) * Certificaat ECE R10-7 – MultiPlus & Quattro & Inverter 24V 5000VA VE.Bus (PDF) (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-7-MultiPlus-&-Quattro-&-Inverter-24V-5000VA-VE.Bus.pdf) * ISO 9001-certificaat (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * VE.Bus foutcodes (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) * VE.Bus parallel-, split- en 3-fasesystemen (EN) (https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems) Video's * Did You Know – Reduce power consumption of an inverter in standby (EN) (https://www.youtube.com/watch?v=v0s0x0hf66I) * VEConfigure basic (EN) (https://www.youtube.com/watch?v=V1Zceq02vMA) Contact Op dit vermogensniveau bepalen de accubank, de DC-bekabeling en de zekering wat er in de praktijk overblijft, en bij parallelbedrijf komt daar de verdeling over de toestellen bij. Als officieel Victron-distributeur leveren wij uit eigen voorraad in Bodegraven en rechtstreeks uit het magazijn van Victron Energy, en rekenen onze engineers het complete systeem voor u door. Neem contact met ons op (https://www.top.systems/nl/contact/) voor advies of een offerte. Specificaties Systeemspanning24 Vdc Nominaal vermogen5000 VA Continu vermogen bij 25 °C4000 W Continu vermogen bij 40 °C3700 W Continu vermogen bij 65 °C3000 W Piekvermogen10000 W Uitgangsspanning230 VAC ±2 %, instelbaar naar 240 V Frequentie50 Hz ±0,1 %, instelbaar naar 60 Hz GolfvormZuivere sinus Ingangsspanningsbereik19 – 33 V Maximaal rendement94 % Nullastvermogen30 W Nullastvermogen in AES-modus25 W Nullastvermogen in Search-modus10 W CommunicatieVE.Bus Parallel- en 3-fasebedrijfJa, tot 6 toestellen Programmeerbaar relaisJa; 230 V / 4 A AC, 4 A tot 35 VDC, 1 A tot 60 VDC Aan/uit op afstandJa Accu-aansluiting2+2 M8-bouten AC-aansluitingSchroefklemmen BeschermingsgraadIP21 Bedrijfstemperatuur-40 tot +65 °C, ventilatorkoeling LuchtvochtigheidMaximaal 95 %, niet condenserend Afmetingen (h x b x d)444 x 328 x 240 mm Gewicht30 kg BehuizingAluminium Normen veiligheidEN 60335-1 Normen EMCEN 55014-1, EN 55014-2 MerkVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
