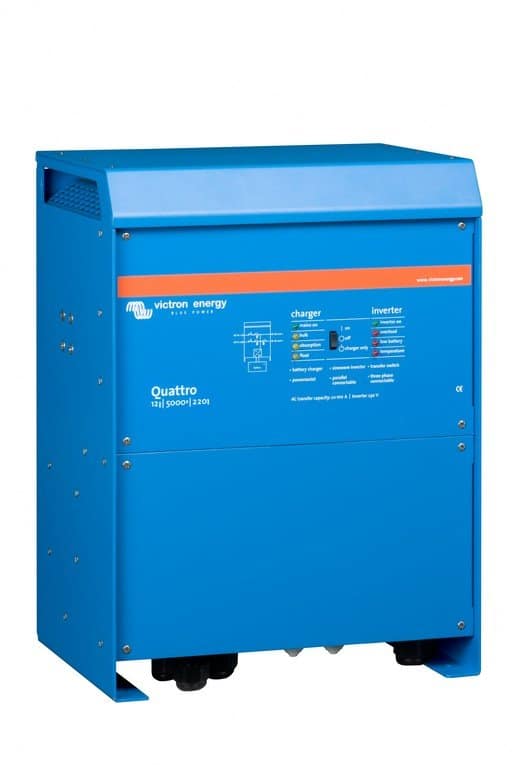

Quattro 12/5000/220-100/100

Quattro 12/5000/220-100/100

Quattro 12/5000/220-100/100 Toepassingen De zwaarste 12 V-uitvoering met twee AC-ingangen en 2x 100 A doorschakelstroom. Levert 4000 W continu, piekt tot 10000 W en laadt met 220 A. Bedoeld voor grote jachten, expeditievoertuigen en installaties waar walstroom en aggregaat elkaar afwisselen. Twee AC-ingangen met geïntegreerde omschakelaar Twee onafhankelijke AC-bronnen zijn aan te sluiten, bijvoorbeeld het net en een aggregaat. Het toestel schakelt automatisch over naar de actieve bron, met een doorschakelstroom van 2x 100 A en een eigen stroomlimiet per ingang. PowerControl en PowerAssist Eerst wordt de laadstroom teruggeregeld om de bron te ontzien. Schiet het vermogen alsnog tekort, dan vult de omvormer bij vanuit de accubank; bij afnemende belasting wordt die energie weer teruggeladen. Twee AC-uitgangen De hoofduitgang is onderbrekingsvrij en neemt de belasting binnen 20 milliseconden over. De tweede uitgang is alleen actief zolang er wisselspanning op een van de ingangen staat, voor verbruikers die de accubank niet mogen ontladen. Parallel- en driefasebedrijf Tot zes eenheden zijn parallel te schakelen; drie eenheden vormen een driefasesysteem en die sets zijn opnieuw parallel te schakelen. Programmeerbare relais en pre alarm Drie programmeerbare relais, standaard als alarmrelais ingesteld. Het relais valt af bij een alarm of pre alarm, zoals een te hoge omvormertemperatuur, te hoge rimpelspanning of te lage accuspanning, en is ook als aggregaatsturing te gebruiken. Search Mode en AES Search Mode verlaagt het nullastverbruik met circa 70%. AES verlaagt het verbruik bij nullast en lage belasting met circa 20% en is uitsluitend bruikbaar in stand-alone configuratie. Monitoring en configuratie Configuratie via DIP-schakelaars, VE.Bus Quick Configure en VE.Bus System Configurator, of met assistenten voor ESS- en eigen verbruikstoepassingen. Met een GX-toestel volg en bedien je het systeem lokaal en op afstand via de VRM Portal – Victron Energy (https://vrm.victronenergy.com), of via Bluetooth met de VE.Bus Smart dongle op smartphone of tablet. Aansluiting en installatie Accu-aansluiting via vier M8-bouten, twee positieve en twee negatieve. Geadviseerde accukabel 2x 120mm² bij een lengte tot 5 meter; kabels worden niet meegeleverd. Aanbevolen DC-zekering 800 A. Direct mee te bestellen * Accukabel rood 120mm² per meter – art.nr. KABRD0112000 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0112000) | categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 120mm² per meter – art.nr. KABZW0112000 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0112000) | categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Perskabeloog 120mm² > M8 – art.nr. PSKABOG00120 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00120) | categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Krimpkous rood 50cm 70/95/120mm accukabel – art.nr. KRKR01254127 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKR01254127) | categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Krimpkous zwart 50cm 70/95/120mm accukabel – art.nr. KRKZ01254127 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KRKZ01254127) | categorie Krimpkousen (https://shop.top.systems/installatie/accessoires-kabels/krimpkousen/) * Isolatiekap 35/50/70mm² dubbel rood – art.nr. ISKP600N4 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP600N4) | categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap 35/50/70mm² dubbel zwart – art.nr. ISKP600N41 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP600N41) | categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Victron Digital Multi Control 200/200A – art.nr. REC020005010 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) | categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º) – art.nr. DMC000200010R – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) | categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Cerbo GX MK2 – art.nr. BPP900450110 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) * Victron VE.Bus Smart dongle – art.nr. ASS030537010 – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) * Victron batterij monitor BMV-700 – art.nr. BAM010700000R – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010700000R) | categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 – art.nr. BAM010702000R – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) | categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 Zwart – art.nr. BAM010702200R – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) | categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij Monitor BMV-712 Smart – art.nr. BAM030712000R – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) | categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * TS Enovations Isolatiebewaker IMD3 – art.nr. SHP302501450-C – productpagina (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) | categorie Isolatiebewakers (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Gerelateerde producten * Quattro 12/3000/120-50/50 – art.nr. QUA123020010 – productpagina (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-12-3000-120-50-50.html) * MultiPlus-II 12/5000/220-50 – art.nr. PMP122505012 – productpagina (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/multiplus-ii-12-5000-220-50.html) Documentatie * Datasheet Quattro 12/5000/220-100/100 (https://shop.top.systems/_clientfiles/Documents/Datasheets/QUA125020000_Quattro-12-5000-220-100-100.pdf) * Handleiding Quattro 12/5000/220-100/100 VE.Bus (https://shop.top.systems/_clientfiles/Documents/Manuals/QUA125020000_Victron-Quattro-12-5000-220-100-100-Ve-Bus.pdf) Contact Grote 12 V-installaties vragen om de juiste kabeldoorsnede en zekeringwaarde. Onze specialisten rekenen het graag met je door. Neem contact op met Top Systems (https://www.top.systems/nl/contact/). Specificaties Omvormervermogen5000 VA / 4000 W Piekvermogen10000 W Systeemspanning12 V DC Netspanning230 V AC Uitgangsspanning230 V AC, zuivere sinus Laadstroom huisaccu220 A Laadstroom startaccu4 A Aantal AC-ingangen2 Aantal AC-uitgangen2 Omschakelautomaat2x 100 A Programmeerbare relais3 Aanbevolen DC-zekering800 A Accu-aansluiting4x M8-bout IP-classificatieIP20 Afmetingen (l x b x h)280 x 350 x 470 mm Gewicht36,5 kg MerkVictron Energy EAN8719076024118 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
