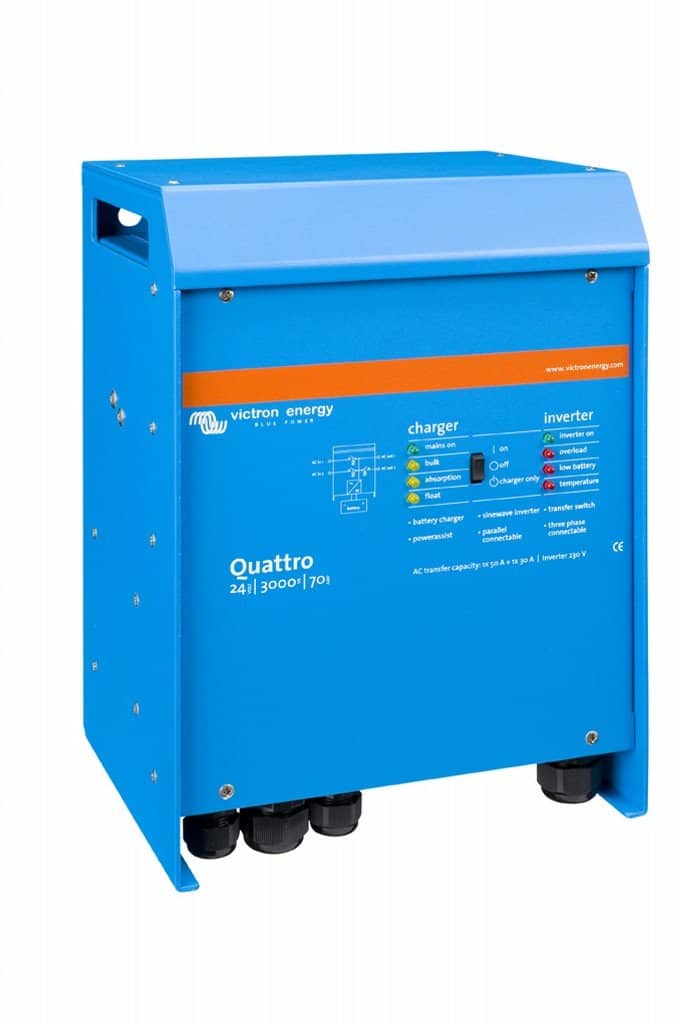

Quattro 24/3000/70-50/50

Beschikbaar via nabestelling

Oorspronkelijke prijs was: € 1.816,21.Huidige prijs is: € 1.543,78.

Quattro 24/3000/70-50/50 – Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.

QUA243020010

Beschikbaar via nabestelling

Quattro 24/3000/70-50/50

Quattro 24/3000/70-50/50 Toepassingen De instap in de reeks met twee AC-ingangen: walstroom én aggregaat op één toestel, met automatische bronkeuze en 2x 50 A doorvoer. Levert 2400 W continu en laadt met 70 A terug — geschikt voor jachten, campers en mobiele werkunits. Omvormer, lader en dubbele omschakelaar in één Zuivere sinusomvormer, adaptieve viertraps lader en twee supersnelle AC-wisselschakelaars in één aluminium behuizing. De volbrug- plus toroïde transformatortopologie is bestand tegen kortsluiting en beveiligt tegen oververhitting bij overbelasting of hoge omgevingstemperatuur. Twee AC-ingangen met geïntegreerde omschakelaar Twee onafhankelijke bronnen aansluitbaar, elk met een eigen instelbare stroomlimiet en 50 A doorvoercapaciteit. Het toestel kiest automatisch de actieve bron op prioriteit. Twee AC-uitgangen De hoofduitgang is onderbrekingsvrij. De hulpuitgang van 25 A is alleen actief zolang er wisselspanning op een van de ingangen staat, geschikt voor verbruikers die de accubank niet mogen ontladen. PowerControl Per AC-ingang is een stroomlimiet instelbaar. Het toestel laadt uitsluitend met de stroom die overblijft, zodat wal- of aggregaataansluiting niet overbelast raakt. PowerAssist Vult een tekort aan wal- of aggregaatstroom direct aan uit de accubank. Zodra de belasting afneemt, wordt het overschot gebruikt om de accubank weer te laden. Laden * Adaptieve viertraps karakteristiek: bulk, absorptie, druppel, opslag, met BatterySafe-modus * Laadspanningen 28,8 V absorptie, 27,6 V druppel, 26,4 V opslag * 70 A huisaccu, 4 A onderhoudslading startaccu * Accutemperatuursensor meegeleverd Search Mode en AES In zoekmodus daalt het nullastverbruik van 20 W naar 10 W. Als alternatief verlaagt AES het verbruik naar 15 W door de sinusspanning te versmallen; AES is alleen bruikbaar in stand-alone opstelling. Drie programmeerbare relais In te stellen als algemeen alarm, DC-onderspanningsmelding of start/stop van een aggregaat. Contactbelasting 230 VAC / 4 A, of 4 A tot 35 VDC en 1 A tot 60 VDC. Parallel en driefase Tot zes eenheden parallel, of drie eenheden in driefase-opstelling; tot zes sets van drie parallel. Configuratie via VE.Bus Quick Configure en VE.Bus System Configurator. Aansluiting Vier M8-bouten, twee positieve en twee negatieve. Accukabels worden niet meegeleverd; aanbevolen doorsnede 50 mm² of 2x 25 mm² bij een lengte tot 5 meter. AC-aansluiting via schroefklemmen tot 13 mm². Bewaking en configuratie VE.Bus-poort voor parallel- en driefasebedrijf, bewaking op afstand en systeemintegratie. Met een GX-apparaat als communicatiecentrum is het systeem lokaal en via internet te volgen op de VRM Portal – Victron Energy (https://vrm.victronenergy.com) vanaf smartphone, tablet, laptop of pc. Direct mee te bestellen * Accukabel rood 50mm² per meter — KABRD0105000 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0105000) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 50mm² per meter — KABZW0105000 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0105000) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel rood 25mm² per meter — KABRD0102500 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0102500) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 25mm² per meter — KABZW0102500 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0102500) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Perskabeloog 50mm² > M8 — PSKABOG00051 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00051) — categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Perskabeloog 25mm² > M8 — PSKABOG00026 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00026) — categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Isolatiekap rood 35 / 50mm² — ISKP222N4V02 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V02) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 35 / 50mm² — ISKP222N4V14 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V14) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap rood 25mm² — ISKP220N4V02 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP220N4V02) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 25mm² — ISKP220N4V14 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP220N4V14) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Victron MEGA-fuse zekeringhouder — CIP100200100 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=CIP100200100) — categorie Zekeringhouders (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * MEGA-fuse zekeringhouder 2xM8 — ZEKHD0000200 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ZEKHD0000200) — categorie Zekeringhouders (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Victron Digital Multi Control 200/200A — REC020005010 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) — categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º) — DMC000200010R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) — categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Batterij monitor BMV-702 — BAM010702000R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) — categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 Zwart — BAM010702200R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) — categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * TS Enovations Isolatiebewaker IMD3 — SHP302501450-C — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) — categorie Isolatiebewakers (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Gerelateerde producten * Quattro 24/5000/120-100/100 — QUA245021010 — bekijk product (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-24-5000-120-100-100.html) Documentatie * Datasheet Quattro 3kVA – 15kVA 230V (NL) (https://www.victronenergy.nl/upload/documents/Datasheet-Quattro-3kVA-15kVA-NL.pdf) * Datasheet Quattro 3kVA – 15kVA 230V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Quattro-3kVA-15kVA-EN-.pdf) * Handleiding Quattro 3k 50/50A 230V (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-Quattro-3k-50-50A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-.pdf) * Quick Install Guide Quattro 3000VA (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Quattro-12V-24V-48V-3000VA-230Vac-EN.pdf) * Maatvoering MultiPlus/Quattro 12V 24V 48V 3000VA (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-12V-24V-48V-3000VA.pdf) * Maatvoering 3D MultiPlus/Quattro 3000VA (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-12V-24V-48V-3000VA-(3D).pdf) * Maatvoering wandmontageplaat 3kVA (https://www.victronenergy.com/upload/documents/Enclosure-dimensions_wall-mounting-plate-PIN-PMP-QUA-3kVA.pdf) * Material Declaration Quattro 24/3000/70-50/50 (https://www.victronenergy.com/upload/documents/MD-Quattro-24-3000-70-50-50-230V.pdf) * EU-conformiteitsverklaring Quattro(-II) (https://www.victronenergy.com/upload/documents/Quattro(-II)-2023-12-08.pdf) * Certificaat ECE R10-4 Quattro 24/3000/70 (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-4-Quattro-24-3000-70.pdf) * Certificaat ECE R10-7 24V 3000VA VE.Bus (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-7-MultiPlus-&-Quattro-&-Inverter-24V-3000VA-VE.Bus.pdf) * Certificaat IEC/EN 60335-1-2 (https://www.victronenergy.com/upload/documents/Certificate-IEC-EN-60335-1-2-all-MultiPlus-3kVA,-5kVA-and-Quattro-3kVA-15kVA-230V.pdf) * ISO 9001-certificaat (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * ISO 9001-certificaat (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Video's * VEConfigure basic (https://www.youtube.com/watch?v=V1Zceq02vMA) Contact Twee bronnen, één installatie: wij stellen met u de stroomlimieten, kabeldoorsnedes en beveiliging vast en leveren het systeem installatieklaar. Neem contact op (https://www.top.systems/nl/contact/). Specificaties SpecificatieWaarde Uitgangsvermogen 25 °C3000 VA / 2400 W Uitgangsvermogen 40 °C2200 W Uitgangsvermogen 65 °C1700 W Piekvermogen6000 W Laadstroom huisaccu70 A Laadstroom startaccu4 A Doorschakelstroom per AC-ingang2x 50 A Accuspanning24 V DC-ingangsbereik19 – 33 V AC-ingang187 – 250 VAC, 50/60 Hz AC-uitgang230 VAC ± 2 %, 50 Hz ± 0,1 % Aantal AC-ingangen2 Aantal AC-uitgangen2 Hulpuitgang25 A PowerControl / PowerAssistJa / Ja Nullastvermogen20 W Nullastvermogen zoekmodus10 W Nullastvermogen AES15 W Laadspanning absorptie / druppel / opslag28,8 / 27,6 / 26,4 V AccutemperatuursensorJa, meegeleverd Programmeerbare relais3 CommunicatiepoortVE.Bus Aanbevolen accucapaciteit200 – 700 Ah Accu-aansluitingVier M8-bouten AC-aansluitingSchroefklemmen 13 mm² BeschermklasseIP20, vervuilingsgraad 2, OVC III BehuizingsmateriaalAluminium Afmetingen (h x b x d)364 x 295 x 221 mm Gewicht19 kg Bedrijfstemperatuur-40 tot +65 °C VochtigheidMax. 95 %, niet-condenserend VeiligheidEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 EAN8719076024149 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
