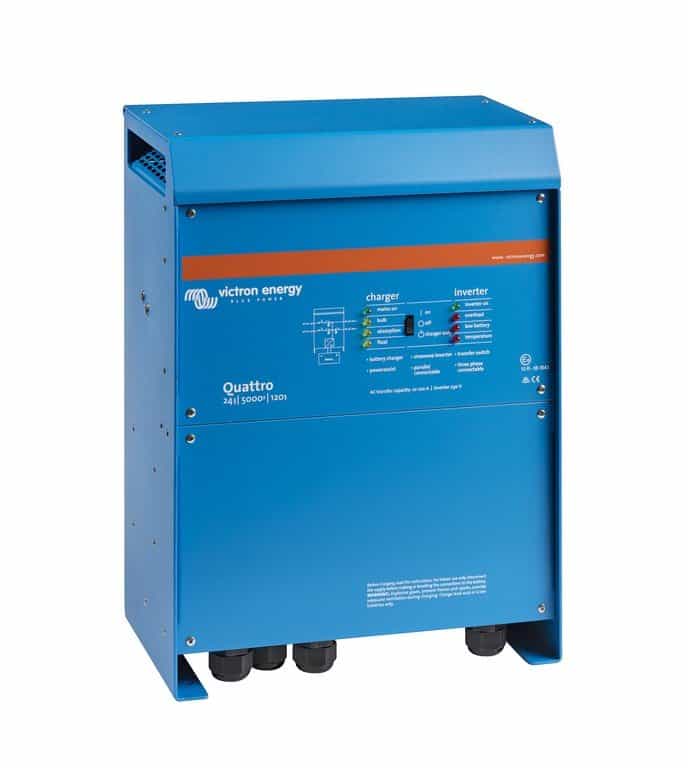

Quattro 24/5000/120-100/100

Quattro 24/5000/120-100/100

Quattro 24/5000/120-100/100 Toepassingen Voor installaties met twee voedingsbronnen: walstroom én aggregaat, of twee aggregaten. Schakelt automatisch naar de actieve bron, laat 2x 100 A door en levert 4000 W continu. Met 120 A laadstroom voor grote 24V-accubanken. Omvormer, lader en dubbele omschakelaar in één Zuivere sinusomvormer, adaptieve viertraps lader en twee supersnelle AC-wisselschakelaars in één aluminium behuizing. De volbrug- plus toroïde transformatortopologie is bestand tegen kortsluiting en beveiligt tegen oververhitting bij overbelasting of hoge omgevingstemperatuur. Twee AC-ingangen met geïntegreerde omschakelaar Twee onafhankelijke bronnen aansluitbaar, elk met een eigen instelbare stroomlimiet en 100 A doorvoercapaciteit. Het toestel kiest automatisch de actieve bron op prioriteit. Twee AC-uitgangen De hoofduitgang is onderbrekingsvrij. De hulpuitgang van 50 A is alleen actief zolang er wisselspanning op een van de ingangen staat, geschikt voor verbruikers die de accubank niet mogen ontladen. PowerControl Per AC-ingang is een stroomlimiet instelbaar. Het toestel laadt uitsluitend met de stroom die overblijft, zodat wal- of aggregaataansluiting niet overbelast raakt. PowerAssist Vult een tekort aan wal- of aggregaatstroom direct aan uit de accubank. Zodra de belasting afneemt, wordt het overschot gebruikt om de accubank weer te laden. Laden * Adaptieve viertraps karakteristiek: bulk, absorptie, druppel, opslag, met BatterySafe-modus * Laadspanningen 28,8 V absorptie, 27,6 V druppel, 26,4 V opslag * 120 A huisaccu, 4 A onderhoudslading startaccu * Accutemperatuursensor meegeleverd Search Mode en AES In zoekmodus daalt het nullastverbruik van 30 W naar 10 W. Als alternatief verlaagt AES het verbruik naar 25 W door de sinusspanning te versmallen; AES is alleen bruikbaar in stand-alone opstelling. Drie programmeerbare relais In te stellen als algemeen alarm, DC-onderspanningsmelding of start/stop van een aggregaat. Contactbelasting 230 VAC / 4 A, of 4 A tot 35 VDC en 1 A tot 60 VDC. Parallel en driefase Tot zes eenheden parallel, of drie eenheden in driefase-opstelling; tot zes sets van drie parallel. Configuratie via VE.Bus Quick Configure en VE.Bus System Configurator. Aansluiting Vier M8-bouten, twee positieve en twee negatieve. Accukabels worden niet meegeleverd; aanbevolen doorsnede 95 mm² of 2x 50 mm² bij een lengte tot 5 meter. AC-aansluiting via M6-bouten. Bewaking en configuratie VE.Bus-poort voor parallel- en driefasebedrijf, bewaking op afstand en systeemintegratie. Met een GX-apparaat als communicatiecentrum is het systeem lokaal en via internet te volgen op de VRM Portal – Victron Energy (https://vrm.victronenergy.com) vanaf smartphone, tablet, laptop of pc. Direct mee te bestellen * Accukabel rood 95mm² per meter — KABRD0109500 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0109500) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 95mm² per meter — KABZW0109500 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0109500) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel rood 50mm² per meter — KABRD0105000 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABRD0105000) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Accukabel zwart 50mm² per meter — KABZW0105000 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=KABZW0105000) — categorie Accukabels (https://shop.top.systems/installatie/kabels/accu/) * Perskabeloog 95mm² > M8 — PSKABOG00094 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00094) — categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Perskabeloog 50mm² > M8 — PSKABOG00051 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=PSKABOG00051) — categorie Perskabelogen (https://shop.top.systems/installatie/accessoires-kabels/perskabelogen/) * Isolatiekap rood 70/95mm² — ISKP232N4V02 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP232N4V02) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 70/95mm² — ISKP232N4V14 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP232N4V14) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap rood 35 / 50mm² — ISKP222N4V02 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V02) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Isolatiekap zwart 35 / 50mm² — ISKP222N4V14 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ISKP222N4V14) — categorie Isolatiekappen (https://shop.top.systems/installatie/accessoires-kabels/isolatiekappen/) * Victron Digital Multi Control 200/200A — REC020005010 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) — categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º) — DMC000200010R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) — categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Batterij monitor BMV-702 — BAM010702000R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) — categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 Zwart — BAM010702200R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702200R) — categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij Monitor BMV-712 Smart — BAM030712000R — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) — categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron VE.Bus Smart dongle — ASS030537010 — product (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) Gerelateerde producten * Quattro 24/3000/70-50/50 — QUA243020010 — bekijk product (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-24-3000-70-50-50.html) * Quattro 24/8000/200-100/100 — QUA248020010 — bekijk product (https://shop.top.systems/omvormen-laden/omvormen-laden-combi/quattro-24-8000-200-100-100.html) Documentatie * Datasheet Quattro 3kVA – 15kVA 230V (NL) (https://www.victronenergy.nl/upload/documents/Datasheet-Quattro-3kVA-15kVA-NL.pdf) * Datasheet Quattro 3kVA – 15kVA 230V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Quattro-3kVA-15kVA-EN-.pdf) * Handleiding Quattro 5k – 15k 100/100A 230V (NL/EN) (https://www.victronenergy.com/upload/documents/Manual-Quattro-5k-8k-10k-15K-100-100A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-IT.pdf) * Quick Install Guide Quattro 24V 48V 5000VA (EN) (https://www.victronenergy.com/upload/documents/Quick-Install-Guide-Quattro-24V-48V-5000VA-230Vac-EN.pdf) * Maatvoering MultiPlus/Quattro 24V 48V 5000VA (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-24V-48V-5000VA.pdf) * Maatvoering 3D MultiPlus/Quattro 24V 48V 5000VA (https://www.victronenergy.com/upload/documents/MultiPlus-Quattro-Inverter-24V-48V-5000VA-(3D).pdf) * Maatvoering wandmontageplaat 5kVA (https://www.victronenergy.com/upload/documents/Enclosure-dimensions_wall-mounting-plate-PIN-PMP-QUA-5kVA_HOU210009011.pdf) * EU-conformiteitsverklaring Quattro(-II) (https://www.victronenergy.com/upload/documents/Quattro(-II)-2023-12-08.pdf) * Certificaat ECE R10-7 24V 5000VA VE.Bus (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-7-MultiPlus-&-Quattro-&-Inverter-24V-5000VA-VE.Bus.pdf) * Certificaat IEC 62109-1-2 (https://www.victronenergy.com/upload/documents/Certificate-IEC-62109-1-2-all-MultiPlus-3kVA-5kVA-&-Quattro-3kVA-15kVA-230V.pdf) * Certificaat IEC/EN 60335-1-2 (https://www.victronenergy.com/upload/documents/Certificate-IEC-EN-60335-1-2-all-MultiPlus-3kVA,-5kVA-and-Quattro-3kVA-15kVA-230V.pdf) * ISO 9001-certificaat (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) * ISO 9001-certificaat (EN) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) Video's * VEConfigure basic (https://www.youtube.com/watch?v=V1Zceq02vMA) Contact Een installatie met walstroom én aggregaat vraagt om de juiste stroomlimieten, kabeldoorsnedes en beveiliging. Onze specialisten werken het systeem met u uit en leveren het compleet. Neem contact op (https://www.top.systems/nl/contact/). Specificaties SpecificatieWaarde Uitgangsvermogen 25 °C5000 VA / 4000 W Uitgangsvermogen 40 °C3700 W Uitgangsvermogen 65 °C3000 W Piekvermogen10000 W Laadstroom huisaccu120 A Laadstroom startaccu4 A Doorschakelstroom per AC-ingang2x 100 A Accuspanning24 V DC-ingangsbereik19 – 33 V AC-ingang187 – 250 VAC, 50/60 Hz AC-uitgang230 VAC ± 2 %, 50 Hz ± 0,1 % Aantal AC-ingangen2 Aantal AC-uitgangen2 Hulpuitgang50 A PowerControl / PowerAssistJa / Ja Nullastvermogen30 W Nullastvermogen zoekmodus10 W Nullastvermogen AES25 W Laadspanning absorptie / druppel / opslag28,8 / 27,6 / 26,4 V AccutemperatuursensorJa, meegeleverd Programmeerbare relais3 CommunicatiepoortVE.Bus Aanbevolen accucapaciteit400 – 1400 Ah Accu-aansluitingVier M8-bouten AC-aansluitingM6-bouten BeschermklasseIP20, vervuilingsgraad 2, OVC III BehuizingsmateriaalAluminium Afmetingen (h x b x d)444 x 328 x 240 mm Gewicht30 kg Bedrijfstemperatuur-40 tot +65 °C VochtigheidMax. 95 %, niet-condenserend VeiligheidEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 EAN8719076024156 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
