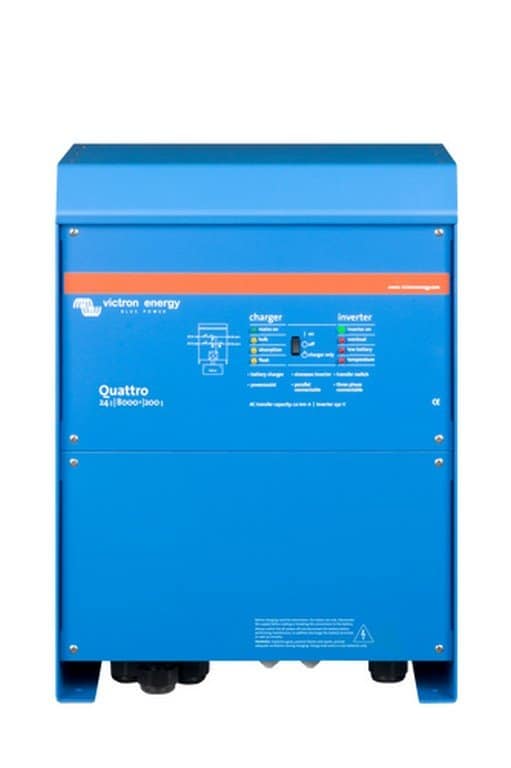

Quattro 24/8000/200-100/100

Quattro 24/8000/200-100/100

Quattro 24/8000/200-100/100 Toepassingen Voor zware 24V-installaties met twee stroombronnen: jachten en werkschepen met walstroom én aggregaat, mobiele werkplaatsen, evenementenstroom en off-grid systemen waarin de bronkeuze automatisch moet verlopen en de accubank snel bij te laden is. Twee AC-ingangen met geïntegreerde omschakelaar Er kunnen twee onafhankelijke AC-bronnen worden aangesloten, bijvoorbeeld het elektriciteitsnet en een aggregaat of twee aggregaten. Het toestel schakelt automatisch over naar de actieve bron. Per ingang is een aparte stroomlimiet in te stellen; de maximale doorvoerstroom bedraagt 2x 100 A. Twee AC-uitgangen De hoofduitgang werkt onderbrekingsvrij: bij netuitval of het wegvallen van wal- of aggregaatstroom wordt de voeding binnen 20 milliseconden overgenomen. De hulpuitgang van 50 A is alleen actief zolang er wisselspanning op een van de ingangen staat en is bedoeld voor belastingen die de accubank niet mogen ontladen, zoals airconditioning of een boiler. PowerControl en PowerAssist Met 200 A laadstroom trekt dit toestel fors aan de bron. PowerControl begrenst de laadstroom op de ingestelde limiet en houdt daarbij rekening met de overige AC-belastingen. PowerAssist vult kortstondige pieken aan met vermogen uit de accubank en laadt die weer bij zodra de belasting afneemt. Parallel, split-fase en drie-fase Tot zes eenheden parallel voor een hoger uitgangsvermogen. Drie identieke eenheden vormen een driefasesysteem. Een split-fasebron is te realiseren met een autotransformator op een op 240 V / 60 Hz geprogrammeerd toestel. Adaptieve acculader Vierstaps adaptieve laadkarakteristiek met absorptie 28,8 V, druppel 27,6 V en opslagmodus 26,4 V. De acculaadstroom bedraagt 200 A tot 25 °C omgevingstemperatuur; daarnaast is er een druppellader van 4 A voor de startaccu. De accutemperatuursensor wordt bij dit 24V-model meegeleverd. Zonne-energie en netgekoppeld gebruik Inzetbaar in zelfvoorzienende en netgekoppelde PV-installaties en andere alternatieve energiesystemen. Software voor netverliesdetectie is beschikbaar. Configuratie en bewaking Standalone-instellingen zijn met DIP-schakelaars te wijzigen; parallel- en driefasesystemen worden geconfigureerd met VE.Bus Quick Configure en VE.Bus System Configurator. Bewaking ter plaatse via accumonitor, bedieningspaneel, GX-apparaat, Bluetooth of laptop; op afstand via een GX-apparaat en de VRM Portal – Victron Energy (https://vrm.victronenergy.com/landingpage). Er zijn drie programmeerbare relais, in te stellen als algemeen alarm of pre alarm, DC-onderspanning of start/stop van een aggregaat. Direct mee te bestellen * Victron Digital Multi Control 200/200A (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=REC020005010) – artikelnummer REC020005010, categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Digital Multi Control 200/200A GX (90º) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=DMC000200010R) – artikelnummer DMC000200010R, categorie Bedieningspanelen (https://shop.top.systems/monitoring-controle/bedieningspanelen/) * Victron Batterij Monitor BMV-712 Smart (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM030712000R) – artikelnummer BAM030712000R, categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron Batterij monitor BMV-702 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BAM010702000R) – artikelnummer BAM010702000R, categorie Accumonitors (https://shop.top.systems/monitoring-controle/accumonitors/) * Victron MEGA-fuse zekeringhouder (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=CIP100200100) – artikelnummer CIP100200100, categorie Zekeringhouders (https://shop.top.systems/beveiligen-schakelen/zekeringhouders/) * Victron VE.Bus Smart dongle (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=ASS030537010) – artikelnummer ASS030537010 * Victron Cerbo GX MK2 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=BPP900450110) – artikelnummer BPP900450110 * TS Enovations Isolatiebewaker IMD3 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=16&artdetail=SHP302501450-C) – artikelnummer SHP302501450-C, categorie Isolatiebewakers (https://shop.top.systems/beveiligen-schakelen/isolatiebewakers/) Documentatie * Datasheet Quattro 3 kVA – 15 kVA 230V (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Quattro-3kVA-15kVA-EN-.pdf) * Handleiding Quattro 5k 8k 10k 15k 100-100A 230V (meertalig, met NL) (https://www.victronenergy.com/upload/documents/Manual-Quattro-5k-8k-10k-15K-100-100A-230V-(firmware-xxxx4xx)-EN-NL-FR-DE-ES-SE-IT.pdf) * Maatvoering Quattro 24V 8000VA 230V (EN) (https://www.victronenergy.com/upload/documents/Quattro-24V8kVA230V-48V8kVA230V-48V10kVA230V-48V5kVA120V.pdf) * Maatvoering wandmontageplaat Quattro 8000VA – 10000VA (EN) (https://www.victronenergy.com/upload/documents/Enclosure-dimensions_wall-mounting-plate-QUA-8-10kVA_HOU210009012.pdf) * Fabrikantsverklaring Quattro 24/8000/200-100/100 230V (EN) (https://www.victronenergy.com/upload/documents/MD-Quattro-24-8000-120-100-100-230V.pdf) * Certificaat ECE R10-6 Quattro 24/8000/200 (EN) (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-–-Quattro-24-8000-200.pdf) * Certificaat IEC/EN 60335 Quattro 3 kVA – 15 kVA (EN) (https://www.victronenergy.com/upload/documents/Certificate-IEC-EN-60335-1-2-all-MultiPlus-3kVA,-5kVA-and-Quattro-3kVA-15kVA-230V.pdf) * Certificaat IEC 62109-1 en 62109-2 Quattro 3 kVA – 15 kVA (EN) (https://www.victronenergy.com/upload/documents/Certificate-IEC-62109-1-2-all-MultiPlus-3kVA-5kVA-&-Quattro-3kVA-15kVA-230V.pdf) * Conformiteitsverklaring Quattro (EN) (https://www.victronenergy.com/upload/documents/Quattro(-II)-2023-12-08.pdf) * ISO 9001-certificaat Victron Energy (NL) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-NL.pdf) Video's * VEConfigure basic (EN) (https://www.youtube.com/watch?v=V1Zceq02vMA) Contact Bij 8 kVA en 200 A laadstroom luisteren kabeldoorsneden, zekeringen en koeling nauw. Onze engineers rekenen het systeem graag met u door en adviseren over de complete opbouw. Neem contact op met Top Systems (https://www.top.systems/nl/contact/). Specificaties Continu uitgangsvermogen bij 25 °C8000 VA / 6400 W Continu uitgangsvermogen bij 40 °C5500 W Continu uitgangsvermogen bij 65 °C3600 W Piekvermogen16000 W Acculaadstroom200 A Laadstroom startaccu4 A AC-ingangen2, met geïntegreerde omschakelaar Maximale doorvoerstroom2x 100 A Hulpuitgang50 A DC-ingangsspanningsbereik19 – 33 V DC-ingangsstroom381 A Uitgangsspanning230 VAC ± 2 %, 50 Hz ± 0,1 % Maximale continue uitgangsstroom30 A AC-ingangsspanningsbereik187 – 250 VAC, 50/60 Hz Laadspanning absorptie28,8 V Laadspanning druppel27,6 V Opslagmodus26,4 V Maximaal rendement94 % Nullastvermogen60 W Nullastvermogen AES-modus40 W Nullastvermogen zoekmodus15 W Maximale foutstroom uitgang100 A gedurende 1 s Programmeerbare relais3x, 230 V / 4 A AC, 4 A tot 35 VDC, 1 A tot 60 VDC Accutemperatuursensormeegeleverd CommunicatieVE.Bus, 2x communicatiepoort algemene doeleinden Bedrijfstemperatuur-20 tot +60 °C Luchtvochtigheidmax. 95 %, niet condenserend Maximale hoogte2000 m BeschermingscategorieIP20, vervuilingsgraad 2, OVC III Materiaalaluminium Accu-aansluitingvier M8-bouten 230 VAC-aansluitingM6-bouten Afmetingen (h x b x d)470 x 350 x 280 mm Gewicht45 kg VeiligheidEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 WegvoertuigenECE R10-4 Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
