Victron Cyrix-ct battery combiner kit 12/24V-120A

Victron Cyrix-ct battery combiner kit 12/24V-120A

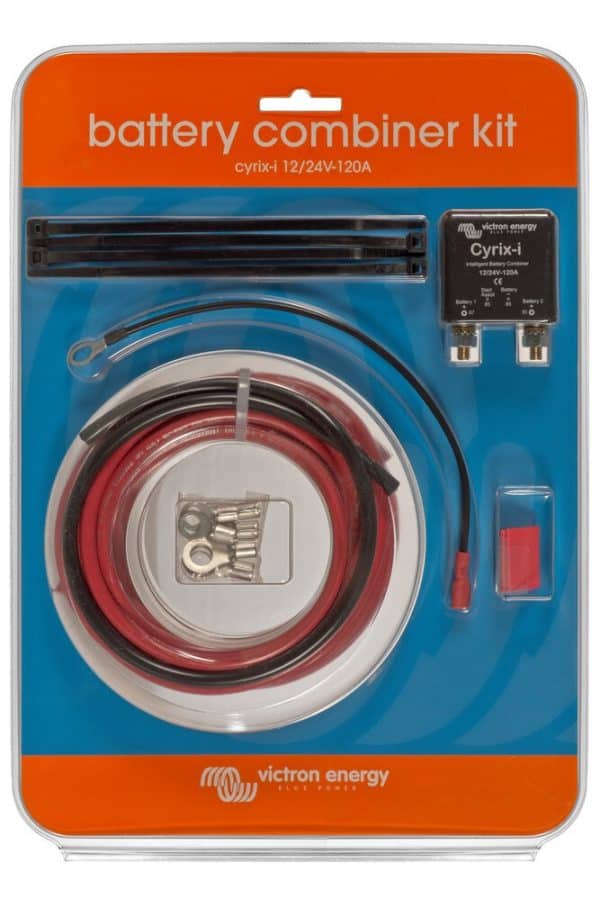

Victron Cyrix-ct battery combiner kit 12/24V-120A Victron Cyrix-ct battery combiner kit 12/24V-120A Toepassingen Alles voor een complete inbouw in campers, boten en bedrijfswagens: relais, kabel en montagemateriaal in één set. Ideaal als u een tweede of derde accubank toevoegt en niet apart wilt shoppen voor kabelschoenen en bevestigingsmateriaal. Inhoud van de set * Cyrix-ct 12/24-120A bidirectioneel spanningsgevoelig relais * 6 m accukabel rood 10 mm² * 0,5 m accukabel zwart 10 mm² * 0,2 m kabel 1,5 mm² met M8-perskabeloog en 6,3 mm AMP-plug * 2 stuks M8-kabelschoen met isolatiehuls * 4 stuks M6-kabelschoen met isolatiehuls * 4 kabelbinders van 150 mm Automatisch koppelen en scheiden Het relais koppelt beide accubanken parallel zodra een van de twee de koppelspanning bereikt en scheidt ze weer zodra de spanning terugvalt. De meting werkt bidirectioneel: het maakt niet uit welke accubank wordt geladen. * Inschakelen tussen 13,0 en 13,8 V, of tussen 26,0 en 27,6 V * Uitschakelen tussen 11,0 en 12,8 V, of tussen 22,0 en 25,7 V * Intelligente trenddetectie bepaalt de schakeltijd Nagenoeg geen spanningsverlies Anders dan een diodeverdeler schakelt dit relais de accubanken hard door. Er gaat praktisch geen laadspanning verloren, waardoor beide accubanken hun volledige laadspanning bereiken. Start assist Met de drukknop koppelt u de accubanken 30 seconden handmatig parallel. Genoeg om met een lege startaccu toch aan te slaan op de serviceaccubank. Automatische spanningsdetectie en beveiliging * Herkent zelf of het systeem 12 of 24 V is * Voorrang voor de startaccu * Beveiliging tegen oververhitting, schakelt uit bij te hoge temperatuur * Bedrijfstemperatuur -40 tot +60 °C * Beschermingsgraad IP54 * M6-aansluitbouten Let op bij Euro 5 en Euro 6 Niet geschikt voor Euro 5- en Euro 6-motoren met een intelligente dynamo. Die regelen hun laadspanning zo dat een spanningsgestuurd relais niet betrouwbaar schakelt. Direct mee te bestellen * MEGA-fuse zekeringhouder 2xM8 (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=63&artdetail=ZEKHD0000200) – ZEKHD0000200 Gerelateerde producten * Victron Cyrix-ct combiner relais 12/24V-120A (https://shop.top.systems/omvormen-laden/laadstroomverdelers/victron-cyrix-ct-combiner-relais-12-24v-120a.html) – CYR010120011R Documentatie * Handleiding Cyrix Battery Combiner Kit (EN) (https://www.victronenergy.com/upload/documents/Manual-Cyrix-Battery-Combiner-Kit.pdf) * Datasheet Cyrix-ct 120A en 230A (EN) (https://www.victronenergy.com/upload/documents/Datasheet-Cyrix-ct-120A-230A-EN.pdf) * Handleiding Cyrix-ct 120A (NL en EN) (https://www.victronenergy.com/upload/documents/Manual-Cyrix-ct-120-EN-NL-DE-FR-ES.pdf) * Maatvoering Cyrix 120A (PDF) (https://www.victronenergy.com/upload/documents/Cyrix-120A.pdf) * Certificaat automotive ECE R10.6 (https://www.victronenergy.com/upload/documents/Certificate-Automotive-ECE-R10-6-Cyrix-ct-12-24V-120A-&-230A.pdf) * Certificaat veiligheid EN-IEC 60335-1 (https://www.victronenergy.com/upload/documents/Safety-EN-IEC-60335-1-Cyrix.pdf) * Conformiteitsverklaring Cyrix battery combiner (https://www.victronenergy.com/upload/documents/Cyrix-Battery-Combiner-2021-12-29.pdf) Video's * Victron Energy webinar: laden via de dynamo (EN) (https://www.youtube.com/watch?v=dzU_pQFa19s) Contact Wilt u zeker weten dat de meegeleverde 10 mm² kabel bij uw kabellengte en stroom volstaat? Onze specialisten rekenen het graag met u door. Neem contact met ons op (https://www.top.systems/nl/contact/) voor advies op maat. Specificaties Continu stroom120 A Piekstroom180 A gedurende 5 seconden Nominale spanning12 en 24 V, automatische detectie Inschakelspanning13,0 tot 13,8 V, of 26,0 tot 27,6 V Uitschakelspanning11,0 tot 12,8 V, of 22,0 tot 25,7 V Start assistJa, 30 seconden Eigenverbruik gesloten220 mA bij 12 V, 120 mA bij 24 V Eigenverbruik openMinder dan 4 mA Bedrijfstemperatuur-40 tot +60 °C BeschermingsgraadIP54 AansluitboutenM6 Afmetingen relais46 x 46 x 80 mm Meegeleverde accukabel6 m rood en 0,5 m zwart, 10 mm² EAN8719076022169 Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
