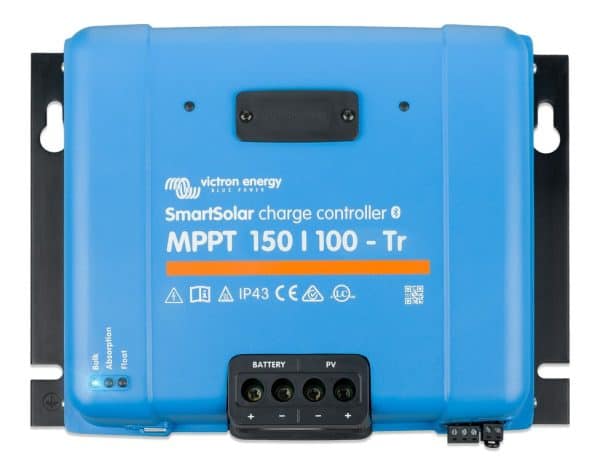

Victron SmartSolar MPPT 150/100-Tr VE.Can (12/24/48V)
Victron SmartSolar MPPT 150/100-Tr VE.Can (12/24/48V)
Voor zonnestroominstallaties met een grote accubank op jachten, campers, werktuigen en off-grid woningen. Met 100 A laadstroom laadt u een 12 V- of 24 V-bank snel vol, terwijl de schroefklemmen ruimte laten voor eigen kabelconfectie en een stringkast. Ultrasnelle MPPT-tracking De laadregelaar bepaalt het maximumvermogenspunt tot honderd keer sneller dan een conventionele regelaar. Bij een bewolkte hemel, waarin de lichtintensiteit voortdurend verandert, levert dat tot 30% meer opbrengst op ten opzichte van PWM-laadregelaars. Geavanceerde schaduwdetectie Bij gedeeltelijke beschaduwing kunnen meerdere vermogenspunten op de vermogenscurve ontstaan. Het algoritme herkent dit en stuurt altijd op het absolute maximum, in plaats van te blijven hangen op een lokaal maximum. 100 A laadstroom Met een nominaal PV-vermogen van 1450 W bij 12 V oplopend tot 5800 W bij 48 V is dit de zwaarste uitvoering binnen de 150 V-serie. De PV-strings sluit u aan op schroefklemmen van 35 mm² / AWG2, net als de accukabels. Bluetooth en VictronConnect Bluetooth is ingebouwd; een dongle is niet nodig. Met de VictronConnect-app op smartphone of tablet stelt u het laadalgoritme in, leest u actuele en historische opbrengstgegevens uit en werkt u de firmware bij. VE.Can en VE.Direct * Twee VE.Can-poorten voor koppeling met andere VE.Can-laadregelaars en met een GX-apparaat * Parallelle gesynchroniseerde werking: maximaal 25 units via VE.Can of 10 units via Bluetooth * VE.Direct-poort voor een pluggable display, USB-interface of GX-apparaat * Systeembewaking op afstand via de VRM Portal (https://vrm.victronenergy.com/login) Programmeerbaar laden * Multi-stage adaptief laadalgoritme, instelbaar per accutype * Absorptie 14,4 / 28,8 / 57,6 V en druppellading 13,8 / 27,6 / 55,2 V, beide instelbaar * Automatische egalisatie voor natte loodaccu's * Interne temperatuursensor met compensatie van -16 tot -64 mV/°C * BatteryLife: het ontlaadniveau wordt dagelijks bijgesteld zodat de accu ook in de winter volgeladen raakt Relais en aan/uit op afstand Het programmeerbare DPST-relais schakelt op accuspanning, temperatuur of alarm, bijvoorbeeld voor een aggregaatstart of een dumpload. De tweepolige klem voor aan/uit op afstand maakt aansturing door een battery management system mogelijk. Direct mee te bestellen * Victron WireBox-XL Tr 150-85/100 & 250-85/100 VE.Can (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/victron-wirebox-xl-tr-150-85-100-250-85-100-ve-can.html) (SCC950400210) * Victron SmartSolar Pluggable Display (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCC900650010) (SCC900650010) * TopSolar kabel 6mm² 10m MC4 male/female (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000610) (KABSOL000610) * Solar kabel 6mm² 3 meter MC4 male/female (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCA000300100) (SCA000300100) * Solar kabel 6mm² 5 meter MC4 male/female (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCA000500100) (SCA000500100) * Topsolar kabel rood 6mm² per meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000007) (KABSOL000007) * Topsolar kabel zwart 6mm² per meter (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000008) (KABSOL000008) Gerelateerde producten * Victron BlueSolar MPPT 150/100-Tr VE.Can (12/24/48V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-bluesolar-mppt-150-100-tr-ve-can-12-24-48v.html) (SCC115110420) * Victron SmartSolar MPPT 250/100-Tr VE.Can (12/24/48V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-250-100-tr-ve-can-12-24-48v.html) (SCC125110412) * Victron SmartSolar MPPT 150/60-Tr (12/24/48V) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-150-60-tr-12-24-48v.html) (SCC115060211) * Victron MPPT Control (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-mppt-control.html) (SCC900500000) * Victron Cerbo GX MK2 (https://shop.top.systems/monitoring-controle/bedieningspanelen/victron-cerbo-gx-mk2.html) (BPP900450110) Documentatie * Handleiding MPPT zonnelader (NL, pdf) (https://www.victronenergy.com/upload/documents/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/29694-MPPT_solar_charger_manual-pdf-nl.pdf) * Handleiding MPPT solar charger (EN, pdf) (https://www.victronenergy.com/upload/documents/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/29694-MPPT_solar_charger_manual-pdf-en.pdf) * Handleiding online (HTML5, EN) (https://www.victronenergy.com/media/pg/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/en/index-en.html) * Datasheet SmartSolar MPPT 150/70 t/m 150/100 VE.Can (NL) (https://www.victronenergy.com/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-150-70-up-to-150-100-VE.Can-NL.pdf) * Datasheet SmartSolar MPPT 150/70 t/m 150/100 VE.Can (EN) (https://www.victronenergy.com/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-150-70-up-to-150-100-VE.Can-EN.pdf) * Maatvoeringstekening MPPT 150V/250V 85A-100A Tr VE.Can (pdf) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-Tr-VE.Can-(XL).pdf) * Maatvoeringstekening 3D (pdf) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-Tr-VE.Can-(XL)-3D.pdf) * Certificaat EN/IEC 62109-1 (150/85, 150/100, 250/85, 250/100) (https://www.victronenergy.com/upload/documents/Certificate-EN-IEC-62109-1-SmartSolar-MPPT-150-85-150-100-250-85-250-100.pdf) * Certificaat CB 17PP231 IEC 62109-1 (150/85 t/m 250/100 VE.Can) (https://www.victronenergy.com/upload/documents/Certificate-CB-17PP231-IEC-62109-1-SmartSolar-MPPT-150-85-up-to-250-100-VE.Can.pdf) * Certificaat EN 61000-6 en EN 301 489 SmartSolar MPPT 150/100-Tr VE.Can (https://www.victronenergy.com/upload/documents/Certificate-of-Compliance-EN-61000-6,-EN-301-489-SmartSolar-MPPT-150-100-Tr-VE.Can.pdf) * Certificaat RED EN 300 328 SmartSolar MPPT 150/100-Tr VE.Can (https://www.victronenergy.com/upload/documents/Certificate-RED-EN-300-328-SmartSolar-MPPT-150-100-Tr-VE.Can.pdf) * EU-conformiteitsverklaring RED SmartSolar MPPT 150/100 Tr VE.Can & MC4 VE.Can (https://www.victronenergy.com/upload/documents/Smartsolar-MPPT-150-100-Tr-VE.Can-&-MC4-VE-Can-EU-DOC-RED.pdf) * Certificaat AS/NZS IEC 62109-1 MPPT 150/85 & 150/100 Tr en MC4 met addendum (https://www.victronenergy.com/upload/documents/Certificate-Safety-IEC-62109-1-AS-NZS-MPPT-150-85-&-150-100-Tr-and-MC4-&-addendum.pdf) * UK PSTI Statement of Compliance (https://www.victronenergy.com/upload/documents/SmartSolar-MPPT-Tr,MC4-and-VE-CAN-03-2024.pdf) * ISO 9001-certificaat (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * Handleiding VictronConnect-app (HTML5, EN) (https://www.victronenergy.com/media/pg/VictronConnect_app/en/index-en.html) Video's * Did you know: waarom een MPPT pas start bij 5 Vdc boven de accuspanning (https://www.youtube.com/watch?v=EVAvRs32TiE) * Did you know: de apparaatnaam wijzigen (https://youtu.be/2L4nzNwep7g) * Did you know: een accuprofiel maken voor niet-Victron accu's (https://youtu.be/QG4-TYcIY30) * Did you know: een dumpload activeren zodra de accu's vol zijn (https://www.youtube.com/watch?v=dT89QtG2pS4) Advies nodig? Twijfelt u over de stringconfiguratie, de zekeringswaarde of de combinatie met uw accubank? Onze specialisten rekenen uw installatie graag met u door en denken mee over de complete opbouw. Neem contact met ons op (https://www.top.systems/nl/contact/). Specificaties Accuspanning12 / 24 / 48 V automatisch, 36 V handmatig Maximale laadstroom100 A Nominaal PV-vermogen 12 V1450 W Nominaal PV-vermogen 24 V2900 W Nominaal PV-vermogen 36 V4350 W Nominaal PV-vermogen 48 V5800 W Maximale PV-nullastspanning150 V absoluut maximum bij koudste omstandigheden, 145 V bij opstarten en in bedrijf Maximale PV-kortsluitstroom70 A Piekrendement98% EigenverbruikMinder dan 35 mA bij 12 V, minder dan 20 mA bij 48 V Absorptiespanning14,4 / 28,8 / 57,6 V (instelbaar) Druppellaadspanning13,8 / 27,6 / 55,2 V (instelbaar) Egalisatiespanning16,2 / 32,4 / 64,8 V (instelbaar) LaadalgoritmeMulti-stage adaptief Temperatuurcompensatie-16 / -32 / -48 / -64 mV/°C BeveiligingPV-ompoling, kortsluiting op de uitgang, overtemperatuur Bedrijfstemperatuur-30 tot +60 °C (vol vermogen tot 40 °C) Luchtvochtigheid95%, niet condenserend Maximale hoogte5000 m (vol vermogen tot 2000 m) DatacommunicatieVE.Can-poorten, VE.Direct-poort, Bluetooth Aan/uit op afstandJa, tweepolige klem Programmeerbaar relaisDPST, AC 4 A tot 240 VAC; DC 4 A tot 35 VDC ParallelbedrijfGesynchroniseerd via VE.Can (max. 25 units) of Bluetooth (max. 10 units) PV-aansluiting35 mm² / AWG2 Accu-aansluiting35 mm² / AWG2 BeschermingsgraadIP43 (elektronica), IP22 (aansluitgebied) KleurBlauw (RAL 5012) Gewicht4,5 kg Afmetingen (h x b x d)216 x 295 x 103 mm VeiligheidsnormenEN/IEC 62109-1, UL 1741, CSA C22.2 EAN8719076050353
Wij geven u graag meer informatie over dit product. Neemt u
contact met ons op.
