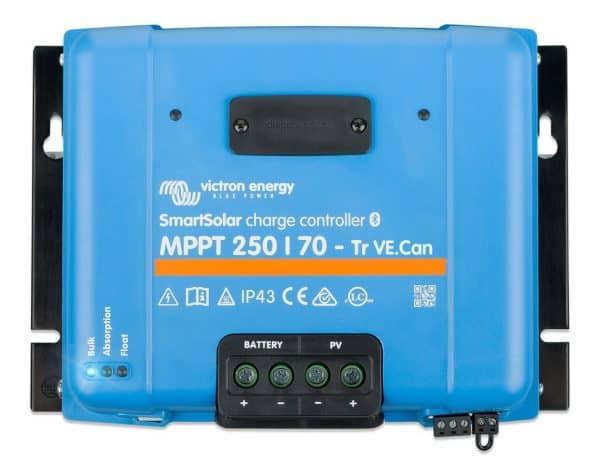

Victron SmartSolar MPPT 250/70-Tr VE.Can (12/24/48V)
Victron SmartSolar MPPT 250/70-Tr VE.Can (12/24/48V)
Voor installaties waarin meer panelen in serie worden geschakeld: door de hoge ingangsspanning van 250 V blijven de strings langer, de stroom lager en de kabeldoorsnede kleiner. Ideaal op grote daken en werkschepen, met tot 25 units gesynchroniseerd via VE.Can. 250 V ingangsspanning Met een maximale PV-nullastspanning van 250 V (245 V bij start en bedrijf) kunnen meer panelen in serie worden geschakeld dan bij een 150 V-model. Dat betekent minder strings, minder kabel en minder spanningsverlies over lange afstanden tussen paneelveld en laadregelaar. Het piekrendement bedraagt 99%. VE.Can voor gesynchroniseerd parallelbedrijf Twee VE.Can-poorten maken het mogelijk om tot 25 laadregelaars gesynchroniseerd parallel te laten werken: ze doorlopen samen dezelfde laadfase en schakelen gelijktijdig van bulk naar absorptie en float. Via VE.Can communiceert de regelaar ook rechtstreeks met een GX-apparaat en met accu's die het protocol ondersteunen. De laatste unit in de keten wordt afgesloten met een terminator. Ingebouwde Bluetooth Bluetooth Smart is ingebouwd, er is geen dongle nodig. Met VictronConnect op smartphone, tablet of laptop leest u actuele opbrengst, accuspanning en laadstatus uit, wijzigt u instellingen en haalt u de historie van de laatste dertig dagen op. Firmware-updates verlopen via dezelfde app. Ultrasnelle MPPT met schaduwdetectie Het ultrasnelle MPPT-algoritme volgt continu spanning en stroom van het paneelveld en houdt het maximum-vermogenspunt vast, ook bij snel wisselende bewolking. Bij gedeeltelijke beschaduwing ontstaan meerdere vermogenspieken op de spanningscurve; de geavanceerde schaduwdetectie zoekt actief naar de hoogste piek. Vermogen en aansluitwaarden * Maximale laadstroom 70 A * Automatische keuze 12, 24 of 48 V; 36 V handmatig instelbaar * Nominaal PV-vermogen 1000 W bij 12 V, 2000 W bij 24 V, 3000 W bij 36 V en 4000 W bij 48 V * Maximale PV-kortsluitstroom 35 A * PV- en accuklemmen tot 35 mm² / AWG2 * Eigenverbruik <35 mA bij 12 V en <20 mA bij 48 V Adaptief laden en BatteryLife De laadregelaar werkt met een adaptief meertraps laadalgoritme met acht voorgeprogrammeerde accuprofielen en een volledig door de gebruiker in te stellen profiel. De absorptietijd wordt bepaald door de accuspanning bij het opstarten. Het BatteryLife-algoritme past de laaddrempel dagelijks aan wanneer de accu structureel niet volgeladen raakt. Temperatuurcompensatie -16, -32, -48 of -64 mV/°C, afhankelijk van de systeemspanning. Programmeerbaar relais en afstandsbediening Het programmeerbare DPST-relais (AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc) is te gebruiken voor onder meer een generatoralarm of het schakelen van een dumpload. Daarnaast is een tweepolige aan/uit-aansluiting op afstand aanwezig, bijvoorbeeld voor sturing vanuit een battery management system met de VE.Direct non-inverting remote on-off cable (ASS030550320) (https://shop.top.systems/installatie/kabels/remote-control/victron-ve-direct-non-inverting-remote-on-off-cable.html). Aflezen op het apparaat zelf De regelaar heeft een insteekopening voor het optionele SmartSolar Pluggable Display (SCC900650010) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCC900650010), waarmee opbrengst, accuspanning en laadfase direct op het apparaat afleesbaar zijn zonder smartphone of paneel. Installatie en omgeving * Beveiligd tegen omgekeerde PV-polariteit, kortsluiting van de uitgang en overtemperatuur * Beschermingsklasse IP43 voor de elektronica en IP22 voor het aansluitgebied * Bedrijfstemperatuur -30 tot +60 °C, vol vermogen tot 40 °C * Maximale opstellingshoogte 5000 m, vol vermogen tot 2000 m * Aanraakveilig af te schermen met de MPPT WireBox-L Tr (SCC950300210) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/victron-mppt-wirebox-l-tr-150-60-70-250-60-70.html) Direct mee te bestellen * Victron MPPT WireBox-L Tr 150-60/70 & 250-60/70 (SCC950300210) (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/victron-mppt-wirebox-l-tr-150-60-70-250-60-70.html) * Victron SmartSolar Pluggable Display (SCC900650010) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCC900650010) * Topsolar kabel rood 6mm² per meter (KABSOL000007) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000007) * Topsolar kabel zwart 6mm² per meter (KABSOL000008) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000008) * TopSolar kabel 6mm² 10m MC4 male/female (KABSOL000610) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=KABSOL000610) * Solar kabel 6mm² 3 meter MC4 male/female (SCA000300100) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCA000300100) * Solar kabel 6mm² 5 meter MC4 male/female (SCA000500100) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SCA000500100) * Staubli MC4 connector set male en female (SOLAR0095486) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SOLAR0095486) * Staubli MC4 splitterset 1000V (SOLAR0095518) (https://shop.top.systems/default.asp?pageid=88&webgroupfilter=41&artdetail=SOLAR0095518) * Meer accessoires in de categorie Accessoires zonnepanelen (https://shop.top.systems/zonnestroom/accessoires-zonnepanelen/) Gerelateerde producten * Victron SmartSolar MPPT 250/85-Tr VE.Can (12/24/48V) (SCC125085411) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-250-85-tr-ve-can-12-24-48v.html) * Victron SmartSolar MPPT 250/70-MC4 VE.Can (SCC125070521) (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/victron-smartsolar-mppt-250-70-mc4-ve-can-12-24-48.html) — dezelfde regelaar met MC4-connectoren * Het volledige aanbod staat in de categorie Omvormers zonnepanelen (https://shop.top.systems/zonnestroom/omvormers-zonnepanelen/) Documentatie * Handleiding SmartSolar MPPT 150/70 t/m 250/100 VE.Can (PDF, NL) (https://www.victronenergy.com/upload/documents/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/29694-MPPT_solar_charger_manual-pdf-nl.pdf) * Handleiding SmartSolar MPPT 150/70 t/m 250/100 VE.Can (HTML, EN) (https://www.victronenergy.com/media/pg/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/en/index-en.html) * Handleiding SmartSolar MPPT 150/70 t/m 250/100 VE.Can (PDF, EN) (https://www.victronenergy.com/upload/documents/Manual_SmartSolar_MPPT_150-70_up_to_250-100_VE.Can/29694-MPPT_solar_charger_manual-pdf-en.pdf) * Datasheet SmartSolar Charge Controller MPPT 250/70 up to 250/100 VE.Can (EN) (https://www.victronenergy.com/upload/documents/Datasheet-SmartSolar-charge-controller-MPPT-250-70-up-to-250-100-VE.Can-EN.pdf) * Datasheet BlueSolar and SmartSolar Charge Controller MPPT – Overview (EN) (https://www.victronenergy.com/upload/documents/Datasheet-BlueSolar-and-SmartSolar-charge-controller-overview-EN.pdf) * Maatvoeringstekening SmartSolar MPPT 150-250V 70A Tr VE.Can (PDF) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-150-250-70-Tr-VE.Can-(L).pdf) * Maatvoeringstekening SmartSolar MPPT 150-250V 70A Tr VE.Can (3D) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-150-250-70-Tr-VE.Can-(L)-3D.pdf) * Maatvoeringstekening SmartSolar MPPT 150-250V 70A Tr VE.Can (STP) (https://www.victronenergy.com/upload/documents/DimensionDrawing-SS-MPPT-150-250-70-Tr-VE.Can-(L)-3D.STEP) * EU-conformiteitsverklaring SmartSolar MPPT 250/70 Tr VE.Can en MC4 VE.Can (https://www.victronenergy.com/upload/documents/Smartsolar-MPPT-250-70-Tr-VE.Can-&-MC4-VE-Can-EU-DOC-RED.pdf) * Certificaat IEC/EN 62109-1 – SmartSolar MPPT 150/45, 150/60, 150/70, 250/60 en 250/70 (https://www.victronenergy.com/upload/documents/Certificaat-IEC-EN-62109-1-SmartSolar-MPPT-150-45-150-60-150-70-250-60-250-70.pdf) * Certificaat CB IEC 62109-1 – SmartSolar MPPT 150/45 t/m 250/70 VE.Can (https://www.victronenergy.com/upload/documents/Certificate-CB-17PP231-IEC-62109-1-SmartSolar-MPPT-150-45-up-to-250-70-VE.Can.pdf) * Certificaat UL 1741 en CSA C22.2 – SmartSolar MPPT 150/45 t/m 250/100 (https://www.victronenergy.com/upload/documents/Certificate-UL-1741-and-CSA-C22.2,-16938-1S-SmartSolar-MPPTs-150-45-up-to-250-100.pdf) * Certificaat veiligheid IEC 62109-1 AS/NZS – SmartSolar MPPT VE.Can 150V/250V (https://www.victronenergy.com/upload/documents/Certificate-Safety-IEC-62109-1-AS-NZS-180555-SmartSolar-MPPT-VE.Can-150V-250V-L-XL_.pdf) * Conformiteitsverklaring SmartSolar MPPT Charge Controllers VE.Can (https://www.victronenergy.com/upload/documents/SmartSolar-MPPT-Charge-Controllers-VE.Can-2021-12-29.pdf) * UK PSTI Statement of Compliance SmartSolar MPPT Tr, MC4 en VE.Can (https://www.victronenergy.com/upload/documents/SmartSolar-MPPT-Tr,MC4-and-VE-CAN-03-2024.pdf) * VE.Direct Protocol (https://www.victronenergy.com/upload/documents/VE.Direct-Protocol-3.34.pdf) Video's * Victron MPPT-laadregelaars (EN) (https://www.victronenergy.com/upload/documents/Promo%20videos/Ad%20videos/MPPT/16×9/EN_MPPT.mp4) * Did you know… why the MPPT charge controller starts 5 Vdc above the battery voltage? (https://www.youtube.com/watch?v=EVAvRs32TiE) * Did You Know – Trigger a dump load when your batteries are full (https://www.youtube.com/watch?v=dT89QtG2pS4) * Did You Know – How to create a battery profile for non-Victron batteries? (https://youtu.be/QG4-TYcIY30) * Did You Know – How to change the device name (https://youtu.be/2L4nzNwep7g) Contact Wilt u weten hoeveel panelen u in serie kunt schakelen op 250 V, of hoe u meerdere laadregelaars via VE.Can koppelt? Onze specialisten rekenen het graag met u door en denken mee over montage, bekabeling en monitoring. Neem contact op via top.systems/nl/contact (https://www.top.systems/nl/contact/). Specificaties Accuspanning12, 24 of 48 V automatisch; 36 V handmatig Maximale laadstroom70 A Nominaal PV-vermogen 12 V1000 W Nominaal PV-vermogen 24 V2000 W Nominaal PV-vermogen 36 V3000 W Nominaal PV-vermogen 48 V4000 W Max. PV-nullastspanning250 V absoluut maximum; 245 V bij start en bedrijf Max. PV-kortsluitstroom35 A Maximaal rendement99% Eigenverbruik12 V: <35 mA / 48 V: <20 mA Laadalgoritmemeertraps adaptief, acht voorgeprogrammeerde profielen of gebruiker gedefinieerd Laadspanning absorptie14,4 / 28,8 / 43,2 / 57,6 V Laadspanning float13,8 / 27,6 / 41,4 / 55,2 V Laadspanning egalisatie16,2 / 32,4 / 48,6 / 64,8 V Temperatuurcompensatie-16 / -32 / -48 / -64 mV/°C Beveiligingomgekeerde PV-polariteit, kortsluiting uitgang, overtemperatuur Datacommunicatie2x VE.Can, VE.Direct-poort en ingebouwde Bluetooth Aan/uit op afstandja, tweepolige aansluiting Programmeerbaar relaisDPST; AC 4 A tot 240 Vac, DC 4 A tot 35 Vdc en 1 A tot 60 Vdc Parallelbedrijfgesynchroniseerd via VE.Can, max. 25 units PV- en accuklemmen35 mm² / AWG2 BeschermingsklasseIP43 (elektronica), IP22 (aansluitgebied) Bedrijfstemperatuur-30 tot +60 °C (vol vermogen tot 40 °C) Luchtvochtigheid95%, niet-condenserend Maximale hoogte5000 m (vol vermogen tot 2000 m) VervuilingsgraadPD3 Kleurblauw (RAL 5012) Afmetingen (h x b x d)185 x 250 x 95 mm Gewicht3 kg VeiligheidsnormenEN/IEC 62109-1, UL 1741, CSA C22.2 EAN8719076051213
Wij geven u graag meer informatie over dit product. Neemt u
contact met ons op.
