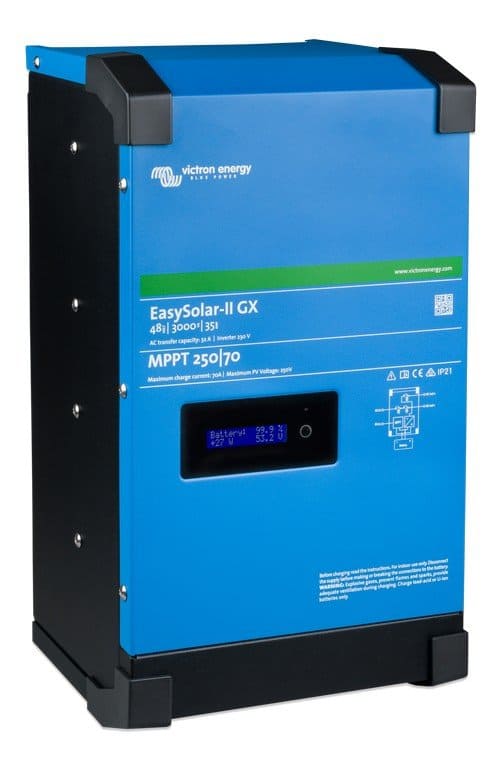

EasySolar-II 48/3000/35-32 MPPT 250/70 GX Toepassingen Op 48 V mag er twee keer zoveel PV op dezelfde kast: tot 4000 Wp. Omvormer/lader, SmartSolar MPPT en GX-apparaat zitten voorbedraad in één behuizing, met display, wifi en toegang tot het VRM Portal. De standaardkeuze voor een thuisbatterij. * Thuisbatterij- en ESS-installaties met eigen zonnepanelen * Off-grid woningen, chalets en recreatiewoningen op 48 V * Back-upsystemen waarbij de kritische groepen bij netuitval door moeten draaien * Bedrijfspanden en projectlocaties met een beperkte netaansluiting * Installaties waar zelfverbruik van zonnestroom leidend is Wat er in de kast zit * MultiPlus-II omvormer/acculader 48/3000/35-32 * SmartSolar MPPT 250/70-Tr zonnelader, met de DC-uitgang parallel aan de omvormer bedraad * GX-apparaat met display van 2 x 16 tekens, dat de MultiPlus-II via VE.Bus en de MPPT via VE.Direct aanstuurt * De aan/uit-schakelaar van de MultiPlus-II bedient ook de zonnelader Omvormer, PowerControl en PowerAssist * 3000 VA nominaal; 2400 W continu bij 25 °C, 2200 W bij 40 °C, 1700 W bij 55 °C * 5500 W piekvermogen * Uitgangsspanning 230 VAC ±2 %, frequentie 50 Hz ±0,1 %, instelbaar naar 60 Hz * Omschakelaar 32 A, maximale AC-ingangsstroom 32 A, hulpuitgang 32 A voor niet-kritische groepen * PowerControl en PowerAssist: de omvormer begrenst de netstroom en vult bij wanneer de aansluiting of het aggregaat tekortschiet * Maximaal terugleververmogen 2470 W / 3000 VA * Maximaal rendement 95 % * Nullastvermogen 11 W, in AES-modus 7 W, in search-modus 2 W Acculader * AC-ingang 187 – 265 VAC, 45 – 65 Hz * Maximale laadstroom 35 A * Absorptie 57,6 V, druppellading 55,2 V, opslagmodus 52,8 V * Accutemperatuursensor optioneel, artikelnummer ASS000001000 * Programmeerbaar relais voor algemeen alarm, DC-onderspanning of aggregaatstart; 230 V / 4 A AC, 4 A tot 35 VDC en 1 A tot 60 VDC SmartSolar MPPT 250/70 * Maximale laadstroom 70 A * Maximaal 4000 Wp PV-vermogen, maximale PV-nullastspanning 250 V * Maximaal rendement 99 %, eigen verbruik 20 mA * PV-aansluiting op M6-bouten, dus met kabelschoenen in plaats van MC4-stekkers GX-apparaat en bewaking * Display van 2 x 16 tekens voor accu-, omvormer- en zonneladergegevens * Wifi voor uitlezen én instellen met smartphone of tablet * BMS-Can voor een gemanaged CAN-bus lithiumsysteem; let op: dit is geen VE.Can-poort * USB-poort, ethernetpoort, VE.Direct-poort en twee general purpose-poorten * Toegang tot het VRM Portal – Victron Energy (https://www.victronenergy.com/panel-systems-remote-monitoring/vrm) voor bewaking op afstand, instellingen wijzigen en alarmen per e-mail Zelfverbruik en teruglevering Met een externe stroomsensor of energiemeter stuurt het systeem op zelfverbruik en kan teruglevering worden begrensd of geblokkeerd. Bij netuitval koppelt het toestel het net af en blijven de kritische groepen doordraaien; groepen die dan uit mogen, sluit u aan op de hulpuitgang. Aansluiting en montage * Ingangsspanningsbereik 38 – 66 V * Accu-aansluiting op M8-bouten, PV op M6-bouten, 230 V op schroefklemmen tot 16 mm² * Aan/uit op afstand aansluitbaar * Beveiligd tegen kortsluiting, overbelasting, te hoge en te lage accuspanning, te hoge temperatuur, 230 VAC op de omvormeruitgang en te hoge rimpelspanning * Aluminium behuizing, beschermingsgraad IP21; uitsluitend droge, binnen gelegen opstelling * Bedrijfstemperatuur -20 tot +45 °C met ventilatorkoeling, maximale opstellingshoogte 2000 m Direct mee te bestellen De accutemperatuursensor is bij deze uitvoering optioneel (ASS000001000). De externe stroomsensor van 100 A is nodig om PowerControl, PowerAssist en sturing op zelfverbruik met externe meting te gebruiken. Voor configuratie via de pc is de MK3-USB VE.Bus-naar-USB-interface nodig: zie Installatie > Interface (https://shop.top.systems/installatie/interface/). Energiemeters vindt u onder Installatie > Energiemeters (https://shop.top.systems/installatie/energiemeters/), zonnepanelen en PV-bekabeling onder Zonnestroom > Zonnepanelen (https://shop.top.systems/zonnestroom/zonnepanelen/) en Kabels > Solar (https://shop.top.systems/installatie/kabels/solar/), en een DC-zekering met houder onder Zekeringen (https://shop.top.systems/beveiligen-schakelen/zekeringen/). Documentatie * Datasheet EasySolar-II 3kVA MPPT 250/70 GX en 5kVA MPPT 250/100 GX (EN, PDF) (https://www.victronenergy.com/upload/documents/Datasheet-EasySolar-II-24V-48V-3kVA-48V-5kVA-MPPT-250-70-100-GX-EN.pdf) * Handleiding EasySolar-II GX (EN, PDF) (https://www.victronenergy.com/upload/documents/EasySolar-II_GX/EasySolar-II_GX-en.pdf) * Handleiding EasySolar-II GX (EN, HTML5) (https://www.victronenergy.com/media/pg/EasySolar-II_GX/en/index-en.html) * ISO 9001-certificaat (PDF) (https://www.victronenergy.com/upload/documents/ISO9001-certificate-2024-EN.pdf) * ESS-ontwerp- en installatiehandleiding (EN, HTML5) (https://www.victronenergy.com/media/pg/Energy_Storage_System/en/index-en.html) * VE.Bus foutcodes (EN) (https://www.victronenergy.com/live/ve.bus:ve.bus_error_codes) Contact Bij een ESS-installatie bepalen de netcode, de accukeuze en de meting op de aansluiting of het systeem doet wat het moet doen. Als officieel Victron-distributeur leveren wij uit eigen voorraad in Bodegraven en rechtstreeks uit het magazijn van Victron Energy, en rekenen onze engineers het complete systeem voor u door. Neem contact met ons op (https://www.top.systems/nl/contact/) voor advies of een offerte. Specificaties Systeemspanning48 Vdc Nominaal vermogen omvormer3000 VA Continu vermogen bij 25 °C2400 W Continu vermogen bij 40 °C2200 W Continu vermogen bij 55 °C1700 W Piekvermogen5500 W Maximaal terugleververmogen2470 W / 3000 VA Uitgangsspanning230 VAC ±2 % Frequentie50 Hz ±0,1 %, instelbaar naar 60 Hz Ingangsspanningsbereik38 – 66 V Omschakelaar32 A Maximale AC-ingangsstroom32 A Hulpuitgang32 A PowerControl en PowerAssistJa Maximaal rendement omvormer95 % Nullastvermogen11 W Nullastvermogen in AES-modus7 W Nullastvermogen in search-modus2 W Maximale laadstroom35 A Laadspanning absorptie57,6 V Laadspanning druppellading55,2 V Opslagmodus52,8 V AC-ingang187 – 265 VAC, 45 – 65 Hz AccutemperatuursensorOptioneel, ASS000001000 ZonneladerSmartSolar MPPT 250/70-Tr Maximale laadstroom zonnelader70 A Maximaal PV-vermogen4000 Wp Maximale PV-nullastspanning250 V Maximaal rendement zonnelader99 % Eigen verbruik zonnelader20 mA InterfacesBMS-Can, USB, ethernet, VE.Direct, wifi Communicatie omvormerVE.Bus Programmeerbaar relaisJa; 230 V / 4 A AC, 4 A tot 35 VDC, 1 A tot 60 VDC Aan/uit op afstandJa Accu-aansluitingM8-bouten PV-aansluitingM6-bouten AC-aansluitingSchroefklemmen tot 16 mm² BeschermingsgraadIP21 Bedrijfstemperatuur-20 tot +45 °C, ventilatorkoeling Maximale opstellingshoogte2000 m LuchtvochtigheidMaximaal 95 %, niet condenserend Afmetingen (h x b x d)499 x 268 x 237 mm Gewicht26 kg BehuizingAluminium Normen veiligheidEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 Normen EMCEN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 MerkVictron Energy Garantie5 jaar Wij geven u graag meer informatie over dit product. Neemt u contact met ons op.
